11 декабря 2011 г.
В новой версии изменена расчетная модель для направляющих опор, а также добавлена возможность задавать зазоры и многое другое.
- РД 10−249−98: в базу данных добавлены данные для ресурса 400 тыс. часов.
- СА 03−003−07: учтено изменение
№ 4 к СА 03−003−07 (2011 г.). - СА 03−003−07: исправлена неточность при выводе нагрузок на опоры в состоянии испытаний режима ПДКОН.
- РД 10−249−98, СА 03−003−07 (высокое давление): исправлена неточность при расчете отводов на давление.
- СНиП 2.05.06−85: в модуле Старт-Элементы при расчете габаритов П-, Г- и Z-образных компенсаторов теперь учитываются напряжения в отводах.
- В базу данных «Компенсаторы» добавлены характеристики стандартных осевых, угловых и сдвиговых компенсаторов фирмы WITZENMANN.
- Добавлена возможность задавать связи с зазорами в нестандартных креплениях.
- Улучшены диалоги задания нестандартных креплений и нестандартных компенсаторов. Фрикционные и фиктивные связи теперь задавать не требуется, они учитываются автоматически.
- В направляющей опоре добавлена возможность задавать зазоры.
- Изменена расчетная модель для направляющих опор:
- трение учитывается теперь не только по горизонтальной площадке опоры, но и по вертикальной площадке боковых упоров;
- при выключении из работы вертикальной связи продолжают работать боковые связи и трение. В связи с этим для получения результатов расчета, идентичных получаемым в предыдущих версиях, при открытии файлов, которые созданы в Старт 4.66 и ниже, направляющие опоры по желанию пользователя могут быть автоматически преобразованы в нестандартные крепления, повторяющие модель направляющих опор в старых версиях. Второе изменение не имеет обратного хода: при выключении из работы односторонней направляющей опоры результаты расчета в 4.67 всегда будут отличаться от полученных в версии 4.66 и ниже.

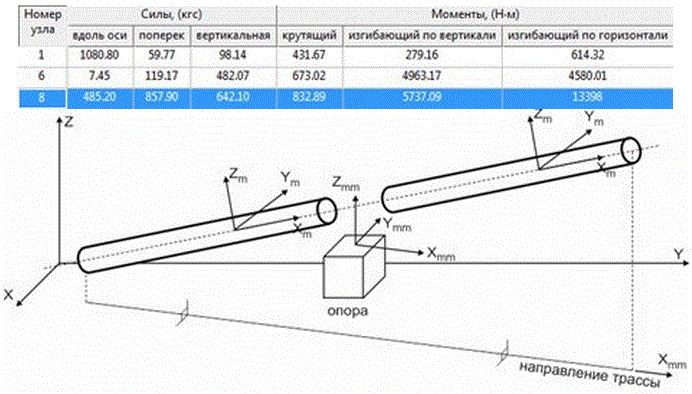

- Добавлена новая таблица «Нагрузки на опоры в осях трассы», где автоматически формируются нагрузки на опоры вдоль оси трассы, поперек оси трассы и вертикальные. При этом имеется возможность автоматического учета коэффициента 0.8 к нагрузкам на промежуточные опоры слева и справа согласно п. 8.44 СНиП 2.05.06−85, в других документах этот коэффициент можно задать произвольно.
- Программа переведена на Unicode. Теперь Старт корректно отображается в нерусскоязычных версиях Windows.
- Добавлена таблица «Нагрузки на промежуточные опоры с двух сторон».
- Добавлены имена участков.
- В дерево свойств участков и деталей добавлены параметры «Способ прокладки» (надземная/бесканальная), «Узел» и «Имя участка».
- Улучшена функция увеличения вида. Теперь можно выделять прямоугольник с любым соотношением сторон.
- Внесены другие исправления и улучшения в графическом окне результатов расчета.
- Добавлена функция экспорта изображения трубопровода в графический файл (BMP) в произвольном разрешении.
- Исправлены неточности при расчете на устойчивость криволинейных участков трубопровода. Учтена возможность расчета вогнутой вниз кривой.
- Исправлена ошибка, возникавшая в результатах расчета холодного состояния, когда заданы поддерживающие усилия и податливости для всех пружин.
- Исправлены неточности вывода перемещений в панели перемещений.
- Исправлена неточность при выводе процента изменения нагрузок для пружин при подборе по холодному состоянию.
- Запрещено редактировать базу по материалам, если единицы измерения для напряжения установлены не МПа.
