Изоляция 2.45

Производитель: НТП «Трубопровод».
Совместное использование: Model Studio CS Трубопроводы, PLANT-4D, Гидросистема.
Официальный сайт: www.truboprovod.ru
Программа «Изоляция» предназначена для расчета и выбора тепловой изоляции, формирования теплоизоляционной конструкции трубопроводов, арматуры и оборудования в соответствии со СНиП 41−03−2003 («Тепловая изоляция оборудования и трубопроводов») или НР 34−70−118−87 (для атомных и тепловых электростанций), а также для автоматизированной подготовки проектных документов на тепловую изоляцию.

Программа «Изоляция», разработанная в НТП «Трубопровод», позволит рассчитать и выбрать тепловую изоляцию, сэкономив до 90% времени, которое вы обычно тратили на решение этой задачи. Программа в автоматическом режиме полностью формирует теплоизоляционную конструкцию, рассчитывает и генерирует лист общих данных (ведомость ссылочных и прилагаемых документов), техномонтажную ведомость, ведомость объемов работ (для сметного отдела) и спецификацию по ГОСТ 21.405−93, ГОСТ 21.110−95 и ГОСТ 21.101−97.

Программа «Изоляция» имеет Сертификат соответствия Госстроя РФ РОСС RU. СП15.Н00177 № 0842754, подтверждающий соответствие программы стандартам СНиП 41−03−2003 и ГОСТ 21.405−93.

Программа рекомендуется для использования в проектно-конструкторских бюро и отделах при проектировании и реконструкции магистральных и технологических трубопроводов и теплосетей, оборудования в нефтеперерабатывающей, химической, нефтехимической, газовой, нефтяной, теплоэнергетической и других отраслях промышленности, производящих расчет и выбор тепловой изоляции трубопроводов и оборудования.

Компания CSoft занимается продажей и внедрением программного обеспечения и является авторизованным дилером НТП Трубопровод.

Получить подробную информацию о ценах, а также приобрести программное обеспечение от компании «НТП «Трубопровод» вы можете по e-mail или по телефону +7 (495) 913-2222.

Программа «Изоляция» имеет Сертификат соответствия Госстроя РФ РОСС RU. СП15.Н00529 № 0896070, подтверждающий соответствие программы стандартам СП 61.13330.2012 (СНиП 41−03−2003) и ГОСТ 21.405−93.

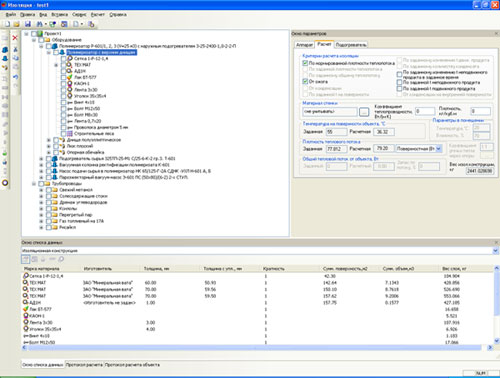

Диалоговое окно программы
Диалоговое окно программы

Задачи, которые решает программа «Изоляция»:

  • оптимальный выбор теплоизоляционных конструкций и материалов;
  • расчет минимально необходимой толщины теплоизоляционного слоя (для случая одного или двух материалов в теплоизоляционном слое);
  • подбор типоразмеров изделий;
  • расчет объемов работ и общего количества материалов;
  • выпуск проектной документации.

Программа рассчитывает изоляцию для различных типов объектов:

  • трубопроводов наземной прокладки и проложенных в грунте (канально и бесканально), включая прямые участки, отводы, переходы, арматуру и фланцевые соединения;
  • трубопроводов двухтрубной прокладки (канальной и бесканальной), в том числе теплосетей;
  • различных видов оборудования — как стандартных (насосов, емкостей, теплообменников и др.), так и сложных составных аппаратов, включающих различного вида обечайки, днища, штуцера, люки и фланцевые соединения;
  • учитывается наличие обогревающих спутников и электрообогрева.

Исходными данными для расчета являются тип и размер изолируемого объекта, его температура и расположение. Прочие данные задаются по умолчанию и могут быть изменены пользователем. Геометрические размеры теплоизоляции рассчитываются в зависимости от назначения изоляции, типа изолируемого объекта, его размеров, температуры продукта, параметров окружающей среды, характеристик материала изоляции с учетом его уплотнения.

Программа «Изоляция» может производить расчет в соответствии со следующими нормативными документами:

  • СНиП 41−03−2003;
  • СП 61.13330.2012 (актуализированная редакция СНиП 41−03−2003);
  • СНиП 2.04.14−88;
  • НР 34−70−118−87 (для атомных и тепловых станций);
  • ТКП 45−4.02−91−2009 (нормы Республики Беларусь).

После расчета программа позволяет распечатать различные виды выходных документов:

  • лист общих данных;
  • техномонтажная ведомость для строительного подразделения;
  • ведомость объемов работ для сметного отдела;
  • спецификация в отдел материального обеспечения по ГОСТ 21.405−93, ГОСТ 21.110−95 и ГОСТ 21.101−97.

Структура выходной информации имеет открытый формат и возможно ее подключение к имеющейся на предприятии системе документооборота. Оформление документации соответствует СПДС. Вид выходящих документов может быть настроен по вкусу.

Программа имеет собственную базу данных изоляционных материалов. Эта база данных открытая и гибкая по своей структуре — она позволяет просматривать данные по материалам и редактировать их с помощью удобного Редактора базы данных. В базу данных включены как основные, так и вспомогательные материалы, а также их свойства, основные производители и производимые ими типоразмеры. Мы открыты к сотрудничеству со всеми производителями материалов (поставляющими качественные и сертифицированные изделия) для пополнения базы данных их материалами.

Вместе с программой поставляются следующие модули:

  • библиотека СТАРС, предназначенная для расчета теплофизических свойств транспортируемых продуктов для тех критериев расчета, при которых они необходимы;
  • модуль «Строительная климатология». На основе данных СНиП 23−01−99 он позволяет определить климатические параметры населенного пункта, где находится объект;
  • модуль «Склонятель», который склоняет названия материалов и изолируемых объектов для выходных документов.

Преимущества расчета и выбора изоляции при использовании программы:

  • сокращение времени выполнения проекта;
  • повышение точности выбора изоляции, что позволяет экономить материал;
  • возможность проведения нескольких вариантов расчета для выбора наиболее эффективного, так как время тратится только на ввод исходных данных.

В программе предусмотрена возможность импорта данных из проектов программы «Гидросистема», из системы СУБД-проект, а также импорт данных по трубопроводам из программ PLANT-4D и Model Studio CS Трубопроводы с помощью импорта из файла открытого формата.

Благодаря продуманной организации пользовательского интерфейса и встроенной документации с методическим описанием освоение программы не требует специального обучения и не занимает много времени.

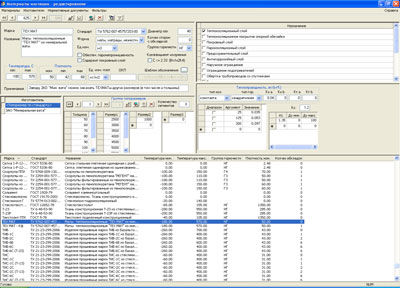

Окно Редактора базы данных материалов
Окно Редактора базы данных материалов

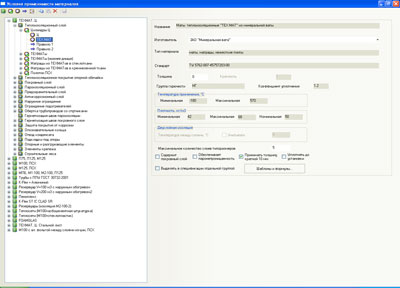

Окно «Условия применимости материалов» для настройки правил выбора материалов
Окно «Условия применимости материалов» для настройки правил выбора материалов

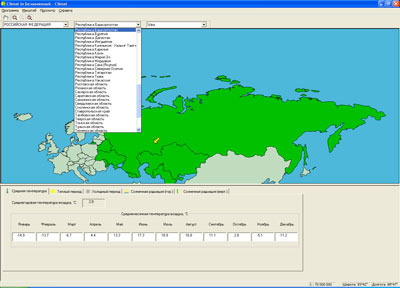

Рабочее окно встроенного модуля «Строительная климатология» соответствующего СНиП 23-01-99
Рабочее окно встроенного модуля «Строительная климатология» соответствующего СНиП 23-01-99

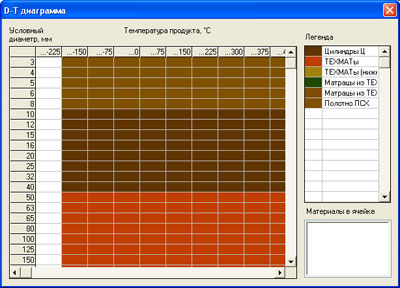

Диаграмма применимости материалов
Диаграмма применимости материалов

Версия 2.45 (07.10.2016)

  • Добавлена возможность задания типов арматуры (задвижки, затворы и т.д.) для правильного подбора типа изоляционных оболочек.
  • Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
    1. В базу добавлены изоляционные оболочки и металлическое покрытие iSHELL различных марок (производства ООО «Флагман Продакшн») по ТУ 5760−001−09496408−2012;
    2. Составлены правила выбора на основе изоляционных оболочек iSHELL — «iSHELL (Класс пожарной опасности Г1 и НГ)» и «iSHELL (Класс пожарной опасности НГ)».
  • Вместе с программой теперь поставляются технические решения изоляционных оболочек iSHELL.
  • При включенной детализации ВР теперь выполняется детализация по диаметрам изоляции не только прямых участков труб и арматуры, но и отводов, переходов и фланцевых соединений.
  • Материалы для герметизации швов покровного слоя теперь можно задавать и использовать в правилах выпора и при температуры свыше -61 °С.
  • Во все поставляемые правила выбора добавлена для «холодного» трубопровода с охлаждающим спутником.
  • Во все поставляемые правила выбора добавлена антикоррозийная окраска «холодного» трубопровода с охлаждающим спутником
  • Добавлен импорт типа конструкции изоляции трубопровода со спутником при импорте в программу из БДТП СУБД Проект.
  • Исправлена ошибка, из-за который отводы в составе прямых участков не включались в спецификацию.
  • Исправлены другие мелкие ошибки и неточности.

Версия 2.44 R2 (10.08.2016)

  • Исправлена ошибка, вследствие которой в ведомости объемов работ отсутствовала детализация по диаметрам и длинам труб для работ по установке защитного покрытия.

Версия 2.44 (26.07.2016)

  • Программа обновления базы данных заменена новым модулем импорта пользовательских записей в базу данных материалов, что позволило существенно ускорить процедуру слияния баз при обновлении программы.
  • Добавлена возможность задания и учета размеров греющего кабеля для изолируемых объектов с электрообогревом.
  • Реализована возможность расчета количества материалов и объемов работ при изготовлении лючков контроля на поверхности защитного покрытия изоляции (количество лючков задается пользователем).
  • Появилась возможность задавать точные размеры для заглушек различных типов.
  • Для переходов добавлена возможность задания их типа (концентрический или эксцентрический), что позволит более точно подбирать защитные оболочки.
  • В правилах выбора материалов разделены такие типы объектов, как арматура, фланцевые соединения (которые ранее составляли один тип), концентрические и эксцентрические переходы, заглушки и т.д.
  • Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
    • в базу данных добавлены материалы «PIPEWOOL» различных марок (производства ООО «ЗТМ», г. Копейск):
      • цилиндры, полуцилиндры, отводы по ТУ 5762−001−61278130−2011,
      • защитные оболочки для прямых участков труб, отводов, заглушек переходов и т.д. по ТУ 4937−002−61278130−2016;
    • скорректирован сортамент и другие параметры материалов «ISOTEC» различных марок;
    • скорректирован сортамент материалов «ТЕХНОНИКОЛЬ» различных марок (маты, плиты, цилиндры);
    • в базу данных внесены маты ламельные «LAMELLA MAT» и номенклатура «LAMELLA MAT» изготовителя ЗАО «Минеральная вата»;
    • скорректирован сортамент и другие параметры материалов «ROCKWOOL»:
      • цилиндры навивные различных марок и плиты «ТЕХ БАТТС» производства ООО «Роквул-Урал»,
      • цилиндры навивные производства ЗАО «Минеральная вата»;
    • скорректирован сортамент и другие параметры материалов «InWarm Wool» различных марок;
    • в базе данных скорректированы значения коэффициентов теплопроводности при отрицательных температурах для изоляции Thermacompact, ThermaEco, Thermaflex, Thermasheet и ThermaSmart различных марок;
    • в базу данных введены типоразмеры изделий «Армофол» (А, В и С) ЗАО «Завод «ЛИТ»;
    • в базе данных актуализирована информация об изделиях «Kaiflex»: добавлены изделия «Kaiflex» KK plus s2, «Kaiflex» EPDMplus, «Kaiflex» R-FORCE, «Kaiflex» Protect R и др.;
    • в базу данных введены новые вспомогательные материалы:
      • фольма-ткань (П)-280 по ТУ 5763−055−00204961−00,
      • лента монтажная ЛАМС по ТУ 5763−055−00204961−00,
      • лента бандажная ПП 15−0.8,
      • лента алюминиевая ЛАС-А по ТУ 1811−054−04696843−98 с изм. 1−4;
    • добавлены новые правила выбора материалов:
      • «ТЕХНОНИКОЛЬ»,
      • «ТЕХНОНИКОЛЬ. Упрощенный вариант»,
      • «Резервуары (изоляция ТЕХНОНИКОЛЬ)»,
      • «МПБ, МП-100, МП (МС)-100, ПЖ-120»,
      • «МПБ, МП-100, МП (МС)-100, ПЖ-120. Стальной лист»,
      • «Pipewool. Защитные оболочки»,
      • «ПСХ, ТЕХМАТ. Московский НПЗ»;
    • вместо некоторых правил выбора с материалами по устаревшим ГОСТам созданы новые правила:
      • правило «М100 с ал. фольгой между слоями из-ции» заменено на «МП-100 с алюминиевой фольгой между слоями изоляции, ПСХ»,
      • правило «М100, ПСХ» заменено на «МП-100, ПСХ»,
      • правило «МПБ, М1−100, М2−100, П125» заменено на «МПБ МП-100, МП (МС)-100, ПЖ120»,
      • правило «МПБ, М1−100, М2−100, П125 Стальной лист» заменено на «МПБ, МП-100, МП (МС)-100, ПЖ120. Стальной лист»;
    • в наименования правил выбора «М125, ПСХ», «П125, МПБ-30, М-125, ПСХ» и «П75, П125, М125», содержащих материалы по устаревшим ГОСТ 21880–94 и ГОСТ 9573–96, добавлена пометка «(Устаревший ГОСТ на маты и плиты)»;
    • вместе с программой теперь поставляются новые альбомы технических решений для различных теплоизоляционных изделий:
      • «Рекомендации по применению с альбомом технических решений ТР 12274.2-ТИ-2015» материалов «ISOTEC»,
      • «Рекомендации по применению с альбомом технических решений ТР 12131-ТИ-2015» материалов ЗАО «Минеральная вата»,
      • «Рекомендации по применению с альбомом технических решений ТР 12132-ТИ-2015» теплоизоляционных изделий «PIPEWOOL» ООО «Завод теплоизоляционных материалов».
  • Усовершенствован интерфейс окна ввода данных для оформления выходных документов.
  • Оптимизирована работа программы с крупными проектами (размером свыше 50 Мб).
  • Усовершенствован механизм выбора материалов при ручном задании крепежных и опорно-разгружающих материалов.
  • Исправлена ошибка, вследствие которой неточно считалось количество теплоизоляционного материала для изоляции отводов со съемной конструкцией в случае, когда подбиралось несколько одинаковых слоев.
  • Исправлена ошибка при расчете двухслойной изоляционной конструкции, в которой для обоих слоев в правилах выбора была принудительно задана толщина изоляции.
  • Исправлена редкая ошибка, вследствие которой неверно считалось количество материала покровного слоя для арматуры с точными размерами в составе оборудования с количеством больше 1.
  • Исправлены другие мелкие ошибки и неточности.

Версия 2.43 R2 (04.02.2016)

  • Исправлена ошибка, вследствие которой при расчете арматуры и фланцев с несъемной изоляцией ошибочно включалась опция «Применять съемную изоляцию».
  • Исправлена ошибка программы обновления базы данных, вследствие которой при слиянии баз не удалялись удаленные разработчиком записи зависимости коэффициента теплопроводности материала от температуры.
  • Исправлена ошибка программы обновления базы данных, вследствие которой при слиянии баз терялись признаки совместимости вариантов выбора друг с другом.
  • Исправлена редкая ошибка программы обновления базы данных, вследствие которой при слиянии баз терялись записи зависимости коэффициента теплопроводности от температуры для материалов, уделенных из базы разработчика, но имеющих пользовательские изменения в базе данных пользователя.
  • Исправлена ошибка импорта данных из системы СУБД-Проект, вследствие которой не всегда верно проставлялся признак применения съемной изоляции для фланцевых заглушек.
  • Исправлена редкая ошибка, вследствие которой программа аварийно завершала работу при выводе ведомости объемов работ для проектов, содержащих переходы с длиной менее 0,01 м.

Версия 2.43 (18.12.2015)

  • Добавлена возможность расчетов изоляции по нормам РД ЭО 0586−2004 для атомных станций.
  • Исправлена ошибка, вследствие которой неверно учитывалось расположение для конструктивных элементов оборудования.
  • Подключена новая версия генератора отчетов List & Label — 21.
  • В соответствии с ГОСТ Р 21.1101−2013 графа «Лист» в штампе первой страницы выходного документа теперь не заполняется в случае, если документ состоит из одного листа.
  • Исправлены неточности импорта трубопроводов с заданной изоляцией из программы «Гидросистема».
  • Усовершенствован механизм инициализации шаблонов и формул при ручном задании изоляционных материалов.
  • Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
    • в базу данных добавлены цилиндры и маты «ТЕХНО» различных марок по ТУ 5762−016−74182181−2014 производства «ТЕХНОНИКОЛЬ», ООО «Завод ТЕХНО», г. Черкассы (Украина);
    • в базу данных добавлена продукция «ОЗТИ»: трубы стальные с тепловой изоляцией типов 1, 2 и 3 из пенополиуретана с защитной оболочкой из полиэтилена по ГОСТ 30732–2006;
    • скорректирован сортамент и другие параметры матов «ТЕХ МАТ» и «Wired MAT», плит «ТЕХ БАТТС» и цилиндров навивных «ROCKWOOL» различных марок в соответствии с новым ТС № 4589−15 (введенным взамен ТУ 5762−026−45757203−00, ТУ 5762−013−45757203−03, ТУ 5762−026−45757203−08 и ТУ 5762−038−45757203−13). Для цилиндров Ц и Ц Кф по ТУ 5762−010−45757203−01 добавлена пометка: «Эти цилиндры больше не производятся. Заменены на Цилиндры навивные ROCKWOOL»;
    • в базу данных введены материалы из пеностекла «НЕОПОРМ» по ТУ 5914−004−43189350−2013 с изм. 1, 2, 3 — плиты, скорлупы и сегменты различных марок (завод-изготовитель — ЗАО «Компания «СТЭС-ВЛАДИМИР»);
    • в базу данных введены типоразмеры матов прошивных МП различных марок (изготавливаемых по ГОСТ 21880–2011 и по ТУ 5760−001−62878747−2015) производства ООО «АМАКС Групп»;
    • скорректирован сортамент и другие параметры материалов «PAROC» различных марок в соответствии с новым ТС № 4629−15;
    • скорректирован сортамент и другие параметры материалов «InWarm Wool»:
      • добавлены маты «InWarm Wool» различных марок по новому ТУ 5762−602−88851935−2014 (введенному взамен ТУ 5762−003−84269109−2011),
      • добавлены плиты «InWarm Wool» различных марок по новому ТУ 5762−603−88851935−2014 (введенному взамен ТУ 5762−002−84269109−2011),
      • добавлены цилиндры «InWarm Wool» различных марок по новому ТУ 5762−604−88851935−2014 (введенному взамен ТУ 5762−004−84269109−2011),
      • удалены изделия по старым ТУ;
    • В БД добавлены различные вспомогательные материалы:
      • мастика БК 300 по ТУ 5772−003−17605575−2015,
      • клей БК 88 по ТУ 5772−002−17605575−2015,
      • антиабразив ААБК по ТУ 5772−004−17605575−2015,
      • эмаль «Гамма-УР-11» по ТУ 2312−026−98605321−2007,
      • отвердитель ПИ-11 по ТУ 2312−026−98605321−2007,
      • растворитель «Темагам Р-1121» по ТУ 2312−026−98605321−2007,
      • брусок 2 хв 20×30 по ГОСТ 8486–86.
  • Расчет изоляции люков теперь осуществляется по линейной нормативной плотности теплового потока, а не по поверхностной.
  • Исправлена ошибка в модуле импорта данных из системы PDMS, вследствие которой неправильно передавалась длина переходов.
  • Добавлена возможность поиска объектов со «смешанным» расположением и групповой замены расположения объекта на «смешанное» (для трубопроводов).
  • Исправлена ошибка расчета поверхности изоляции и защитного покрытия для обечайки прямоугольного сечения, а также для переходов с электрообогревом.
  • Уточнен расчет объема изоляции для отводов для случая двух и более слоев материала.
  • Исправлены другие мелкие ошибки и неточности.

Версия 2.42 R4 (29.09.2015)

  • Исправлена ошибка при расчете и выводе в спецификацию количества вспомогательных материалов для изоляции отводов.
  • Уточнен расчет количества теплоизоляционного материала для изоляции отводов в составе оборудования.
  • При расчете переходов с двумя спутниками в случае незаданного пользователем расстояния между осями спутников это расстояние теперь по умолчанию принимается равным среднему арифметическому из большего и меньшего диаметра перехода.
  • Исправлена редкая ошибка, вследствие которой изоляционному материалу, введенному в проекте вручную, при повторном переключении типа элемента не присваивались шаблоны и формулы по умолчанию.

Версия 2.42 R3 (08.09.2015)

  • Исправлена ошибка, вследствие которой программа аварийно завершала работу при попытке импорта данных из СУБД-Проект, если система СУБД-Проект не была установлена на компьютере.

Версия 2.42 R2 (11.06.2015)

  • Исправлена ошибка версии 2.42 при учете диаметра изоляции в расчете по правилам выбора.

Версия 2.42 (05.06.2015)

  • Добавлена возможность переключения интерфейса программы между режимом «опытного пользователя» и «новичка». В режиме новичка часть наиболее «продвинутых» настроек и расчетных возможностей программы заблокирована;
  • Добавлена возможность создавать прямо из программы письмо электронной почты (в Microsoft Outlook — для версии 2007 и более поздних) на адрес поддержки программы с автоматическим вложением текущего файла проекта;
  • Добавлен вывод в ведомость объемов работ количества изолируемой арматуры и фланцевых соединений (в штуках) в наименовании работы по их изоляции;
  • В диалоге принятия толщины изоляции при превышении ею предельно допустимых по СНиП величин добавлена возможность принятия максимально рекомендуемой по СНиП толщины изоляции как для текущего, так и для всех изолируемых объектов в проекте;
  • Штамп первой страницы выходных документов приведен в соответствие с ГОСТ Р 21.1101−2013 «Основные требования к проектной и рабочей документации»;
  • Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
    • В базу данных внесены новые (а также удалены старые не выпускающиеся более) теплоизоляционные изделия и вспомогательные материалы производства ЗАО «Завод «ЛИТ»:
      • изделия ТИЛИТ из пенополиэтилена по ТУ 2244−069−04696843−2003 различных марок (трубки, рулоны, лента и шнуры);
      • покровный материал Титанфлекс по ТУ 2245−095−04696843−2012 различных марок;
      • утеплитель Пенофол из пенополиэтилена по ТУ 2244−056−04696843−2001 различных марок;
      • Клей ТИЛИТ.
    • Добавлены изделия из вспененного каучука «TI-FLEX» по ТУ 5768−001−17865595−14 (трубки, рулоны, листы, покрытие, лента), а также вспомогательные материалы к ним (клей, очиститель, герметик);
    • В базу данных внесены новые (а также удалены старые не выпускающиеся более) теплоизоляционные изделия и вспомогательные материалы производства ООО «K-FLEX» по ТУ 5768−001−75218277−13:
      • изделия Roll K-FLEX, Tube K-FLEX различных марок;
      • покрытия K-FLEX различных марок;
      • вспомогательные материалы K-FLEX (лента, заклепки, клей, очиститель, герметик) различных марок.
    • В базу данных внесены изделия ТЕХНО по ТУ 5762−006−74182181−2014, выпускаемые заводами ООО «Завод ТЕХНО» г. Заинск, ООО «Завод ТЕХНО» г. Рязань, ОАО «Акси» г. Челябинск, ООО «Завод ТехноНИКОЛЬ-Сибирь» г. Юрга, ООО «Завод ТехноНИКОЛЬ Хабаровск» г. Хабаровск, ООО «Завод теплоизоляционных материалов «ТЕХНО» г. Черкассы Украина:
      • маты ТЕХНО различных марок;
      • плиты ТЕХНО различных марок;
      • цилиндры ТЕХНО различных марок.
    • В БД добавлены винты по ГОСТ Р ИСО 4018−2013 (взамен болтов по ГОСТ 7798–70);
    • В базу добавлены типоразмеры, выпускаемые заводом ЗАО НТЗТИ, для различных изделий:
      • плиты по ГОСТ 9573–2012 различных марок;
      • маты прошивные по ГОСТ 21880–2011 различных марок.
    • В базу добавлены типоразмеры, выпускаемые заводом ОАО УЗТИИ, для различных изделий:
      • маты прошивные по ГОСТ 21880–2011 различных марок;
      • цилиндры и полуцилиндры по ГОСТ 23208–2003 различных марок.
    • В базу добавлены типоразмеры, выпускаемые заводом ООО «КТИ» г. Саранск, для различных изделий:
      • маты прошивные по ГОСТ 21880–2011 различных марок;
      • плиты по ГОСТ 9573–2012 различных марок.
    • В базу добавлены типоразмеры, выпускаемые заводом ЗАО «ИЗОРОК», для различных изделий:
      • маты прошивные по ГОСТ 21880–2011 различных марок;
      • цилиндры по ТУ 5762−002−53792403−04 различных марок;
      • плиты по ГОСТ 9573–2012 различных марок.
    • В БД у картона асбестового КАОН-1 завод ООО БФАИ заменен на более правильное название ООО «БФАИ»;
    • В БД у материала «Стеклоизол Г» проставлено назначение — «Покровный слой» и «Пароизоляционный слой»;
    • В БД добавлены маты из минерального волокна марки URSA TERRA 34RN Технический мат по ТУ 5763−008−00287697−2010 изм. 2;
    • Исправлена ошибка в формуле расчета коэффициента теплопроводности материалов WATTAT МБПЭ 50;
    • В БД введены электроизоляционные ткани из стеклянных крученых нитей:
      • Э3−100 по ТУ 5952−002−81564428−2007;
      • Э3−200 по ТУ 5952−002−81564428−2007;
      • Э3−200 по ГОСТ 19907–83.
    • Составлены правила выбора для составления ведомости объемов работ на демонтаж изоляционной конструкции («Демонтаж ПСХ, ТЕХМАТ, WIRED MAT»);
    • Составлены правила выбора «ТЕХНОНИКОЛЬ»;
    • Составлены правила выбора «KFLEX ST, KFLEX IN CLAD» на основе материалов ООО «К-ФЛЕКС»;
    • Скорректированы правила «K-Flex + Алюминий» в связи с удалением и заменой некоторых вспомогательных материалов;
    • В правилах «ПСХ, ТЕХМАТ, WIRED MAT» в назначении «Защита покрытия от коррозии» не были отмечены покровный слой из «Алюминиевого листа 0,5 мм» и «Алюминиевого листа 0,8 мм». Эта ошибка исправлена;
    • Удалено правило выбора «ТЕХМАТ, Ц (Алюминиевый лист 0,8 и 1 мм)».
  • Добавлена возможность задания и расчета отводов и арматуры в составе оборудования;
  • Добавлена возможность импорта заглушек из открытого формата;
  • Уточнен расчет количества вспомогательных материалов для изоляции заглушек;
  • Уточнен расчет количеств материалов для изоляции отводов;
  • Исправлены ошибки при импорте данных из файлов программы «Гидросистема»;
  • Исправлена ошибка при расчете подогревателей резервуаров, из-за которой расчет не выполнялся, если не было задано давление продукта у кровли резервуара;
  • Исправлены другие мелкие ошибки и неточности.

Версия 2.41 R4 (23.04.2015)

  • Исправлена ошибка, при которой после установки Гидросистемы 3.85 переставали открываться некоторые файлы Изоляции;
  • Исправлена ошибка импорта трубопроводов из Гидросистемы 3.85

Версия 2.41 R3 (19.03.2015)

  • Исправлена ошибка при расчете площади поверхности изоляции аппаратов с электрообогревом.

Версия 2.41 R2

  • Исправлена ошибка обновления правил выбора материалов в случае большого количества пользовательских правил;
  • Исправлены ошибки импорта данных из файлов программы «Гидросистема» и добавлена возможность импорта данных из последних версий «Гидросистемы».

Версия 2.41 (18.11.2014)

  • В программу добавлена возможность задания дополнительных параметров изолируемых объектов с целью использовать их в качестве признаков изолируемого объекта при подборе материалов через правила выбора.
  • Добавлен вывод в техномонтажную ведомость значений внутренних диаметров изоляционных изделий цилиндрической формы (цилиндров, сегментов и т.д.).
  • Добавлен учет толщины греющего кабеля для объектов с электрообогревом при расчете требуемых количеств материалов теплоизоляционной конструкции — при расчете толщина кабеля берется равной 5 мм.
  • В составе дистрибутива программы теперь поставляются альбомы технических решений по изоляции трубопроводов и оборудования:
    • ТР-12220-ТИ.2001 — Теплоизоляционные изделия URSA в конструкциях тепловой изоляции промышленного оборудования;
    • ТР-12274.1-ТИ.2013 — Теплоизоляционные изделия ISOTEC в конструкциях тепловой изоляции оборудования и трубопроводов.
  • Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
    • в базе данных актуализированы сведения о материалах ISOTEC:
      • добавлены маты минераловатные прошивные ISOTEC (различных марок) по ГОСТ 21880–2011,
      • введены новые и обновлены уже введенные сведения по матам прошивным ISOTEC (различных марок) по ТУ 5762−003−11692449−2012 с изм. 1,
      • введены новые и обновлены уже введенные сведения по цилиндрам ISOTEC (различных марок) из минеральной ваты по ТУ 5762−004−11692449−2012 с изм. 1,
      • введены новые и обновлены уже введенные сведения по плитам ISOTEC (различных марок) из стеклянного волокна по ТУ 5763−001−11692449−2012,
      • введены новые и обновлены уже введенные сведения по плитам ISOTEC (различных марок) из стеклянного волокна по ТУ 5763−002−11692449−2012,
      • введены новые и обновлены уже введенные сведения по плитам ISOTEC (различных марок) из стеклянного волокна по ТУ 5762−005−11692449−2012,
      • удалены не выпускающиеся более изделия (плиты, маты, цилиндры) ISOTEC (различных марок) по ТУ 5762−005−11692449−2012, ТУ 5763−001−11692449−2012, ТУ 5763−002−11692449−2012, ТУ 5762−004−11692449−2012 и ТУ 5762−003−11692449−2012 с изм. 1,
      • на основе введенных материалов составлены проекты правил выбора «ISOTEC Цилиндры, ISOTEC МП-75» и «ISOTEC Цилиндры, ISOTEC МП-80»;
    • в базе данных актуализированы сведения о материалах URSA:
      • добавлены маты из стеклянного штапельного волокна марки URSA GEO (различных марок) по ТУ 5763−001−71451657−2004 с изм. 1−8,
      • добавлен мат URSA TERRA 34RN Технический мат по ТУ 5763−008−00287697−2010 с изм. 2,
      • добавлены плиты из стеклянного штапельного волокна марки URSA GEO (различных марок) по ТУ 5763−001−71451657−2004 с изм. 1−8,
      • удалены не выпускающиеся более маты и плиты URSA (различных марок);
    • в базу данных добавлены материалы из вспененного каучука «K-FLEX ENERGO» по ТУ 5768−004−75218277−13:
      • трубки Tube K-FLEX ENERGO (различных марок),
      • рулоны Roll K-FLEX ENERGO (различных марок),
      • пластины Plate K-FLEX ENERGO (различных марок),
      • вспомогательные материалы K-FLEX PREMIUM и K-FLEX ENERGO (лента, клей, покрытия и т.д.);
    • согласно ТУ 5768−001−75218277−13 в базе данных скорректирована максимальная температура применения 11 изделий K-FLEX Solar HT (со 130 до 150°С);
    • в базе данных для единообразия для всех цилиндров скорректирована единица измерения — м (вместо тех случаев, где она была — м3);
    • в базу данных введен материал МПБ-25 и составлен проект правил выбора «МПБ-25. Стальной лист» на его основе;
    • добавлены проекты правил выбора «PAROC», «PAROC. Стальной лист», «ПСХ, ТехМат, Wired Mat» и «ТЕХМАТ, Ц (Алюминиевый лист 0,8 и 1 мм)».
  • Исправлена ошибка при обновлении правил выбора материалов, из-за которой терялась совместимость вариантов в правилах выбора.

Версия 2.40 R2 (24.07.2014)

  • Исправлена редкая ошибка, из-за которой в случае задания двух одинаковых материалов теплоизоляционного слоя при расчете не подбирался второй из них.

Версия 2.40 (10.07.2014)

  • Уточнен расчет толщины изоляции по заданному изменению температуры движущегося продукта, а также при остановленной перекачке за заданное время, для случая нагрева продукта, в том числе для продукта с низкой температурой.
  • Добавлена возможность импорта данных из файлов программы «Гидросистема» новейших версий.
  • При расчете объемов и поверхностей изоляции емкостей с наружным подогревом теперь учитывается увеличение расхода материалов (за счет змеевика) на 3%.
  • Исправлен расчет двухслойной изоляционной конструкции для конических днищ.
  • Уточнен расчет толщин слоев двухслойной изоляции (из двух различных теплоизоляционных материалов) в случае, когда указана максимальная температура на границе слоев.
  • К программе подключена расширенная база данных параметров грунтов (аналогичная используемой в программе «Гидросистема»).
  • Добавлен альбом технических решений по тепловой изоляции трубопроводов и оборудования с применением изделий KAIFLEX.
  • Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
    • в базу данных добавлены материалы WATTAT различных марок производства ООО «СМП-Механика»:
      • маты прошивные из базальтового волокна (различных марок) по ГОСТ 21880–2011,
      • маты базальтовые прошивные энергетические (различных марок) по ТУ 5769−002−57231417−2008.
      • в базе данных материалов обновлены параметры и сортамент теплоизоляционных изделий PAROC (различных марок) по ТС 4078−13;
      • в базе данных материалов обновлены параметры и сортамент теплоизоляционных изделий «Kaiflex» из вспененного каучука (различных марок) по ТУ 5768−001−56681182−2006 Редакция IV, обновлено название завода-изготовителя данных материалов;
      • в базу данных добавлены вспомогательные материалы для изоляции «Kaiflex»:
        • клей Kaiflex EPDM,
        • лента Kaiflex HF,
        • лента Kaiflex KK plus,
        • лента ПВХ (черная),
        • лента ПВХ (серая),
        • лента Kaiflex Protect Alu Tec,
        • лента Kaiflex Protect F-Alu,
        • лента Kaiflex Protect F-Black,
        • алюминиевая армированная лента,
        • мастика Kaiflex Protect.
    • в базу данных включены минераловатные плиты на синтетическом связующем марок ПМ, ПП, ПЖ, ППЖ по ГОСТ 9573–2012;
    • в проекте правил выбора «WIRED MAT, Ц. Стальной лист» для материалов, из которых изготавливаются матрацы, отмечена опция «Выделять в спецификации отдельной группой»;
    • в проекте правил выбора «FOAMGLAS» для всех материалов FOAMGLAS удалено требование формирования пароизоляционного и предохранительного слоев и герметизации швов пароизоляции;
    • исправлены небольшие неточности и опечатки в параметрах материалов из базы данных и правилах выбора.
  • Подключена новая версия генератора отчетов List & Label — 19.
  • Добавлена возможность расчета суммарных весов изоляции составного оборудования и трубопроводов.
  • Добавлен расчет мазутов по библиотекам «Свойства» и «СТАРС».
  • Исправлена ошибка, из-за которой неверно учитывалось количество изолируемых объектов, расположенных на третьем и последующих уровнях иерархии изолируемого оборудования.
  • Исправлена редкая ошибка, из-за которой в техномонтажной ведомости не учитывалась кратность пароизоляционного и предохранительного слоя, если они были заданы вручную.
  • Устранены другие незначительные ошибки и неточности.

Версия 2.39 R5 (24.04.2014)

  • Исправлена ошибка, из-за которой для шнуров и полотна при температурах свыше 300 градусов могла подбираться однослойная изоляционная конструкция.
  • Исправлена редкая ошибка, из-за которой в случае двухслойной изоляционной конструкции, включающей два различных изоляционных материала с различными коэффициентами излучения поверхности, неточно определялся коэффициент наружной теплоотдачи.

Версия 2.39 R4 (28.03.2014)

  • Исправлена ошибка релиза R3, при которой расчет однослойной изоляционной конструкции продолжался даже в случае отсутствия в базе данных подходящих типоразмеров теплоизоляционного слоя.

Версия 2.39 R3 (11.03.2014)

  • В базу данных добавлены изделия GOOD SHELL из минеральной ваты на синтетическом связующем по ТУ 5762−002−52467078−2012:
    • цилиндры плотностью 90 кг/м3;
    • цилиндры плотностью 90 кг/м3, кашированные алюминиевой фольгой;
    • полуцилиндры плотностью 90 кг/м3;
    • полуцилиндры плотностью 90 кг/м3, кашированные алюминиевой фольгой;
    • сегменты плотностью 90 кг/м3;
    • сегменты плотностью 90 кг/м3, кашированные алюминиевой фольгой;
    • сегменты-отводы плотностью 90 кг/м3;
    • сегменты-отводы плотностью 90 кг/м3, кашированные алюминиевой фольгой;
    • сегменты-переходы плотностью 90 кг/м3;
    • сегменты-переходы плотностью 90 кг/м3, кашированные алюминиевой фольгой;
    • сегменты-тройники плотностью 90 кг/м3;
    • сегменты-тройники плотностью 90 кг/м3, кашированные алюминиевой фольгой;
    • сегменты-фланцы плотностью 90 кг/м3;
    • сегменты-фланцы плотностью 90 кг/м3, кашированные алюминиевой фольгой;
    • сегменты-емкости плотностью 90 кг/м3;
    • сегменты-емкости плотностью 90 кг/м3, кашированные алюминиевой фольгой.
  • В базе данных добавлен завод-изготовитель ООО «Торговая Компания «Волговятснаб», скорректировано наименование завода-изготовителя ЗАО «Изорок»;
  • Улучшен алгоритм подбора слоев двуслойной конструкции для случая незаданной толщины слоев;
  • В базе данных изменена функция расчета коэффициента теплопроводности для изоляции Cryogel Z в положительном диапазоне температур;
  • В базе данных проведены небольшие корректировки, связанные с расширением функции применения материалов;
  • Устранены другие незначительные ошибки и неточности.

Версия 2.39 R2 (14.01.2014)

  • Исправлена ошибка, при которой не заменялись библиотеки импорта из PLANT-4D и открытого формата при обновлении с предыдущих версий.

Версия 2.39 R1 (20.11.2013)

  • Добавлена возможность ручного задания слоев типоразмеров теплоизоляционного материала (с автоматической проверкой их применимости).
  • Оптимизирован алгоритм подбора слоев для изоляционной конструкции, состоящей из двух различных материалов, первым из которых является цилиндр/полуцилиндр/сегмент, благодаря чему теперь для этих случаев теплоизоляционная конструкция подбирается гораздо более рационально.
  • База данных климатических параметров в программе приведена в соответствие с СП 131.13330.2012 «Строительная климатология (Актуализированная версия СНиП 23−01−99*)».
  • В составе дистрибутива программы теперь поставляются альбомы технических решений по изоляции трубопроводов и оборудования ТР 12324-ТИ.2008 «Изделия теплоизоляционные из вспененного каучука «K-FLEX» в конструкциях тепловой изоляции оборудования и трубопроводов».
  • Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
    • обновлены параметры, изменены условные обозначения и скорректированы типоразмеры изоляционных изделий, выпускаемых ООО «К-ФЛЕКС» по ТУ 5768−001−75218277−13:
      • рулоны Roll K-FLEX различных марок,
      • трубки Tube K-FLEX различных марок;
    • введены теплогидроизолированные пенополиуретаном трубы по ГОСТ 30732–2006, выпускаемые заводом ЗАО «Сибпромкомплект»:
      • Труба Ст 1-ППУ-ПЭ,
      • Труба Ст 2-ППУ-ПЭ,
      • Труба Ст ППУ-ОЦ;
    • в базу данных добавлены одеяла огнеупорные теплоизоляционные иглопробивные Blanket «AVANTEX» по ТУ 1593−014−59264088−2010, выпускаемые ООО «БФАИ»:
      • Blanket 1150−64 «AVANTEX»,
      • Blanket 1150−96 «AVANTEX»,
      • Blanket 1150−128 «AVANTEX»,
      • Blanket 1150−160 «AVANTEX»,
      • Blanket 1300−64 «AVANTEX»,
      • Blanket 1300−96 «AVANTEX»,
      • Blanket 1300−128 «AVANTEX»,
      • Blanket 1300−160 «AVANTEX»,
      • Blanket 1430−64 «AVANTEX»,
      • Blanket 1430−96 «AVANTEX»,
      • Blanket 1430−128 «AVANTEX»,
      • Blanket 1430−160 «AVANTEX»;
    • в базу введены материалы «Kaiflex» EF различных марок, выпускаемые компанией «KAIMANN GmbH&Co»;
    • в базу введены цилиндры навивные из каменной ваты на синтетическом связующем производства «Rockwool-Russia — ЗАО «Минеральная вата» по ТУ 5762−038−45757203−13 марок ROCKWOOL 100, ROCKWOOL 100 Кф и ROCKWOOL 150;
    • скорректированы типоразмеры матов из минеральной ваты марок ТЕХМАТ и ТЕХМАТ-Кф в соответствии с Изм.1 к ТУ 5762−007−45757203−00 и каталогом изготовителя «Rockwool-Russia — ЗАО «Минеральная вата»;
    • скорректированы типоразмеры матов из минеральной ваты WIRED MAT и ALU WIRED MAT различных марок в соответствии с Изм.1 к ТУ 5762−026−45757203−08 и каталогом изготовителя «Rockwool-Russia — ЗАО «Минеральная вата»;
    • в базу данных добавлены защитные и вспомогательные материалы производства ООО «К-ФЛЕКС»:
      • клей K- FLEX K425 и K467,
      • краска K-FLEX COLOR и K-FLEX FINISH,
      • лента K-FLEX различных марок;
    • в базе данных исправлен год выпуска измененных ГОСТ:
      • ГОСТ 530–95 заменен на ГОСТ 530–2012 (Кирпич керамический),
      • ГОСТ 29298–92 заменен на ГОСТ 29298–2005 (Миткаль суровый),
      • ГОСТ 12652–78 заменен на ГОСТ 12652–74 (Стеклотекстолит марки СТЭФ),
      • ГОСТ 103–76 заменен на ГОСТ 103–2006 (Полоса стальная горячекатаная 5×30 из Ст3);
    • в базу данных добавлен стеклопластик рулонный РСТ-250-Л по ТУ 2296−14−00204961−99;
    • в базу данных добавлен технический крахмал;
    • для ткани Т-23 введен завод-изготовитель ООО «ЕЗИМ» и выпускаемый им типоразмер;
    • для асбокартона марки КАОН-3 введен изготовитель (ООО «БФАИ») с указанием типоразмеров;
    • в правила выбора материалов добавлены проекты «ТЕХМАТ, Цилиндры навивные» и «ТЕХМАТ, Цилиндры навивные. Стальной лист» на основе минераловатных матов ТЕХМАТ и цилиндров навивных из каменной ваты Rockwool 100;
    • во всех правилах в назначении «Теплоизоляционное покрытие опорной обечайки» кирпич марки К-О по ГОСТ 530–95 заменен на кирпич марки КР-О по ГОСТ 530–2012 (замена прошла автоматически после изменения марки кирпича и его ГОСТа в БД);
    • скорректированы все правила выбора болтов, гаек и шайб из углеродистой и легированной сталей при температуре продукта выше 400 °C;
    • в правилах «П125, МПБ-30, М-125, ПСХ», «М125, ПСХ», «МПБ, М1−100, М2−100, П125», «МПБ, М1−100, М2−100, П125 Стальной лист» для некоторых материалов изоляции добавлена возможность их использования при подземной прокладке;
    • в правила «МПБ, М1−100, М2−100, П125» и «МПБ, М1−100, М2−100, П125 Стальной лист» добавлена возможность применения материала изоляции М2−100−1 для нижнего днища, корпусов и кровли резервуаров (используется при наличии электрообогрева вместо М2−100−2);
    • в правилах «МПБ, М1−100, М2−100, П125», «МПБ, М1−100, М2−100, П125 Стальной лист» удалена возможность применения матрацев из матов М1−100 в кремнеземной ткани в диапазоне температур от 400 °C. Это сделано в связи с тем, что снято ограничение в 120 мм на толщину изоляции, так как при температурах выше 400 °C в этих случаях получается очень большая толщина изоляции;
    • во всех правилах в покровном слое и элементах крепежа стеклопластик рулонный РСТ-240-Л заменен на стеклопластик рулонный РСТ-250-Л.
  • Внесены изменения в механизм поиска и выбора изолируемых объектов в дереве:
    • добавлена возможность сохранения в расчетном проекте «галочек» напротив элементов в дереве проекта — с целью последующего применения к выбранным объектам групповых операций (в том числе и расчетных — см. ниже);
    • добавлена возможность инвертировать выбор объектов в дереве.
  • При поиске «проблемных» объектов в программе теперь помечаются также и объекты, при импорте которых (например, из системы «СУБД-Проект» или из открытого формата) возникли какие-либо ошибки и/или предупреждения.
  • Добавлена возможность выполнения расчета и выбора изоляционной конструкции только для объектов, отмеченных/не отмеченных «галочками» в дереве проекта (к примеру, с целью исключить «проблемные» объекты из расчета или, наоборот, просчитать только их).
  • Внесены изменения и уточнения в механизм импорта данных в программу из системы «СУБД-Проект».
  • Внесены изменения в интерфейс редактора базы данных изоляционных материалов.
  • Исправлена ошибка, при которой программа аварийно закрывалась после работы с D_T-диаграммой в правилах выбора материалов.
  • Исправлена ошибка импорта критерия расчета «от ожога» для изолируемых объектов из открытого формата.
  • Исправлены другие обнаруженные ошибки и неточности.

Версия 2.38 (09.07.2013)

  • К программе подключена новая усовершенствованная система автоматического обновления.
  • В составе дистрибутива программы теперь поставляются альбомы технических решений по изоляции трубопроводов и оборудования:
    • ТР-ПИР 142р-11-ТИ — Технические рекомендации по выбору, проектированию и монтажу теплоизоляционных изделий PAROC;
    • 939.00.00 — Методические рекомендации по изоляции трубопроводов и технологического оборудования одеялами из огнеупорного керамического волокна марки «Fiberblanket» и картоном теплоизоляционным керамоволокнистым марки КВК.
  • Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
    • Согласно прайс-листам скорректированы типоразмеры изоляции, выпускаемой по ГОСТ 21880–94 ОАО ОЗТИ Термостепс, ОАО АКСИ (г. Челябинск), Кашпирским заводом, ОАО ЕЗТИ «Термостепс» и ОАО УЗТИ:
      • Маты М1−100;
      • Маты М1−100−1;
      • Маты М1−100−2;
      • Маты М2−100−1;
      • Маты М2−100−2;
      • Маты М3−100−1;
      • Маты М3−100−2;
      • Маты М5−100−1;
      • Маты М5−125−1.
    • Согласно прайс-листам добавлены изделия и скорректированы типоразмеры изделий, выпускаемых заводом НЗТИиК (г. Назарово Красноярского края):
      • Маты МБПЭ-1−50;
      • Маты МБПЭ-1−75;
      • Маты МБПЭ-2−75;
      • Маты МБПЭ-31−75;
      • Маты МБПЭ-32−75;
      • Маты МТПЭ-1−100;
      • Маты МТПЭ-1−75;
      • Маты МТПЭ-21−75;
      • Маты МТПЭ-31−75;
      • Маты МТПЭ-32−75;
      • Плиты ПТЭ-100;
      • Плиты ПТЭ-125;
      • Плиты ПТЭ-150;
      • Плиты ПТЭ-175;
      • Плиты ПТЭ-200;
      • Плиты ПТЭ-50;
      • Плиты ПТЭ-75;
      • Цилиндры ЦТЭ-150;
      • Цилиндры ЦТЭ-200;
      • Шнуры ШТЭ-200-Р;
      • Плиты П-75;
      • Плиты П-125.
    • Согласно прайс-листам скорректированы типоразмеры плит, выпускаемых по ГОСТ 9573–96 ОАО ОЗТИ «Термостепс»:
      • Плиты П-75;
      • Плиты П-125.
    • В базу данных добавлены новые заводы-изготовители:
      • Тамбовский завод ООО «Изорок»;
      • Челябинский завод ЗАО «Завод Минплита»;
      • Фирма PAROC Group Oy (Финляндия);
      • Фирма PAROC Polska Sp. z.o.o. (Польша).
    • В базу данных материалов добавлены теплоизоляционные изделия ИЗОТЕК:
      • маты ИЗОТЕК из стеклянного волокна по ТУ 5763−001−11692449−2012:
        • ИЗОТЕК Мат;
        • ИЗОТЕК Мат-АЛ;
        • ИЗОТЕК Мат-АЛ1;
        • ИЗОТЕК Мат-АЛ2;
        • ИЗОТЕК Мат-Т;
        • ИЗОТЕК Мат-К;
        • ИЗОТЕК Мат-СС;
        • ИЗОТЕК Мат-Б;
        • ИЗОТЕК Мат-Лайт;
        • ИЗОТЕК Мат-Лайт-АЛ;
        • ИЗОТЕК Мат-Лайт-АЛ1;
        • ИЗОТЕК Мат-Лайт-АЛ2;
        • ИЗОТЕК Мат-Лайт-Т;
        • ИЗОТЕК Мат-Лайт-К;
        • ИЗОТЕК Мат-Лайт-СС;
        • ИЗОТЕК Мат-Лайт-Б;
        • ИЗОТЕК Флекс;
        • ИЗОТЕК Флекс-АЛ;
        • ИЗОТЕК Флекс-АЛ1;
        • ИЗОТЕК Флекс-АЛ2;
        • ИЗОТЕК Флекс-Т;
        • ИЗОТЕК Флекс-К;
        • ИЗОТЕК Флекс-СС;
        • ИЗОТЕК Флекс-Б.
      • плиты ИЗОТЕК из стеклянного волокна по ТУ 5763−002−11692449−2012:
        • ИЗОТЕК Вент плита50;
        • ИЗОТЕК Вент плита50-АЛ;
        • ИЗОТЕК Вент плита50-АЛ1;
        • ИЗОТЕК Вент плита50-АЛ2;
        • ИЗОТЕК Вент плита50-Т;
        • ИЗОТЕК Вент плита50-К;
        • ИЗОТЕК Вент плита50-СС;
        • ИЗОТЕК Вент плита50-Б;
        • ИЗОТЕК Вент плита40;
        • ИЗОТЕК Вент плита40-АЛ;
        • ИЗОТЕК Вент плита40-АЛ1;
        • ИЗОТЕК Вент плита40-АЛ2;
        • ИЗОТЕК Вент плита40-Т;
        • ИЗОТЕК Вент плита40-К;
        • ИЗОТЕК Вент плита40-СС;
        • ИЗОТЕК Вент плита40-Б;
        • ИЗОТЕК Плита для промышленности Г40;
        • ИЗОТЕК Плита для промышленности Г40-АЛ;
        • ИЗОТЕК Плита для промышленности Г40-АЛ1;
        • ИЗОТЕК Плита для промышленности Г40-АЛ2;
        • ИЗОТЕК Плита для промышленности Г40-Б;
        • ИЗОТЕК Плита для промышленности Г40-К;
        • ИЗОТЕК Плита для промышленности Г40-СС;
        • ИЗОТЕК Плита для промышленности Г40-Т;
        • ИЗОТЕК Плита для резервуаров ГВ40;
        • ИЗОТЕК Плита для резервуаров ГВ40 -АЛ;
        • ИЗОТЕК Плита для резервуаров ГВ40 -АЛ1;
        • ИЗОТЕК Плита для резервуаров ГВ40 -АЛ2;
        • ИЗОТЕК Плита для резервуаров ГВ40 -Б;
        • ИЗОТЕК Плита для резервуаров ГВ40 -К;
        • ИЗОТЕК Плита для резервуаров ГВ40 -СС;
        • ИЗОТЕК Плита для резервуаров ГВ40 -Т;
        • ИЗОТЕК Плита для резервуаров ГР70;
        • ИЗОТЕК Плита для резервуаров ГР70 -АЛ;
        • ИЗОТЕК Плита для резервуаров ГР70 -АЛ1;
        • ИЗОТЕК Плита для резервуаров ГР70 -АЛ2;
        • ИЗОТЕК Плита для резервуаров ГР70 -Б;
        • ИЗОТЕК Плита для резервуаров ГР70 -К;
        • ИЗОТЕК Плита для резервуаров ГР70-СС;
        • ИЗОТЕК Плита для резервуаров ГР70-Т.
      • маты ИЗОТЕК из минеральной ваты по ТУ 5762−003−11692449−2012:
        • ИЗОТЕК Мат прошивной60;
        • ИЗОТЕК Мат прошивной60-АЛ;
        • ИЗОТЕК Мат прошивной60-АЛ1;
        • ИЗОТЕК Мат прошивной60-АЛ2;
        • ИЗОТЕК Мат прошивной60-АЛ3;
        • ИЗОТЕК Мат прошивной60-Т;
        • ИЗОТЕК Мат прошивной60-К;
        • ИЗОТЕК Мат прошивной60-СМ;
        • ИЗОТЕК Мат прошивной60-СС;
        • ИЗОТЕК Мат прошивной60-Б;
        • ИЗОТЕК Мат прошивной80;
        • ИЗОТЕК Мат прошивной80-АЛ,
        • ИЗОТЕК Мат прошивной80-АЛ1,
        • ИЗОТЕК Мат прошивной80-АЛ2,
        • ИЗОТЕК Мат прошивной80-АЛ3,
        • ИЗОТЕК Мат прошивной80-Т,
        • ИЗОТЕК Мат прошивной80-К,
        • ИЗОТЕК Мат прошивной80-СМ,
        • ИЗОТЕК Мат прошивной80-СС,
        • ИЗОТЕК Мат прошивной80-Б,
        • ИЗОТЕК Мат прошивной100,
        • ИЗОТЕК Мат прошивной100-АЛ,
        • ИЗОТЕК Мат прошивной100-АЛ1,
        • ИЗОТЕК Мат прошивной100-АЛ2,
        • ИЗОТЕК Мат прошивной100-АЛ3,
        • ИЗОТЕК Мат прошивной100-Т,
        • ИЗОТЕК Мат прошивной100-К,
        • ИЗОТЕК Мат прошивной100-СМ,
        • ИЗОТЕК Мат прошивной100-СС,
        • ИЗОТЕК Мат прошивной100-Б.
      • цилиндры ИЗОТЕК из минеральной ваты по ТУ 5762−004−11692449−2012:
        • ИЗОТЕК Цилиндр;
        • ИЗОТЕК Цилиндр-АЛ;
        • ИЗОТЕК Цилиндр-АЛ1;
        • ИЗОТЕК Цилиндр-АЛ2;
        • ИЗОТЕК Цилиндр-Т;
        • ИЗОТЕК Цилиндр-К;
        • ИЗОТЕК Цилиндр-СС;
        • ИЗОТЕК Цилиндр-Б;
        • ИЗОТЕК Шелл;
        • ИЗОТЕК Шелл-АЛ;
        • ИЗОТЕК Шелл-АЛ1;
        • ИЗОТЕК Шелл-АЛ2;
        • ИЗОТЕК Шелл-Т;
        • ИЗОТЕК Шелл-К;
        • ИЗОТЕК Шелл-СС;
        • ИЗОТЕК Шелл-Б.
      • плиты ИЗОТЕК из минеральной ваты по ТУ 5762−005−11692449−2012: плиты для резервуаров:
        • ИЗОТЕК СВ60,
        • ИЗОТЕК СВ60-АЛ,
        • ИЗОТЕК СВ60-АЛ1,
        • ИЗОТЕК СВ60-АЛ2,
        • ИЗОТЕК СВ60-Т,
        • ИЗОТЕК СВ60-К,
        • ИЗОТЕК СВ60-СС,
        • ИЗОТЕК СВ60-Б,
        • ИЗОТЕК СВ70,
        • ИЗОТЕК СВ70-АЛ,
        • ИЗОТЕК СВ70-АЛ1,
        • ИЗОТЕК СВ70-АЛ2,
        • ИЗОТЕК СВ70-Т,
        • ИЗОТЕК СВ70-К,
        • ИЗОТЕК СВ70-СС,
        • ИЗОТЕК СВ70-Б,
        • ИЗОТЕК СВ80,
        • ИЗОТЕК СВ80-АЛ,
        • ИЗОТЕК СВ80-АЛ1,
        • ИЗОТЕК СВ80-АЛ2,
        • ИЗОТЕК СВ80-Т,
        • ИЗОТЕК СВ80-К,
        • ИЗОТЕК СВ80-СС,
        • ИЗОТЕК СВ80-Б,
        • ИЗОТЕК СР100,
        • ИЗОТЕК СР100-АЛ,
        • ИЗОТЕК СР100-АЛ1,
        • ИЗОТЕК СР100-АЛ2,
        • ИЗОТЕК СР100-Т,
        • ИЗОТЕК СР100-К,
        • ИЗОТЕК СР100-СС,
        • ИЗОТЕК СР100-Б,
        плиты для промышленности:
        • ИЗОТЕК С80,
        • ИЗОТЕК С80-АЛ,
        • ИЗОТЕК С80-АЛ1,
        • ИЗОТЕК С80-АЛ2,
        • ИЗОТЕК С80-Т,
        • ИЗОТЕК С80-К,
        • ИЗОТЕК С80-СС,
        • ИЗОТЕК С80-Б,
        • ИЗОТЕК С100,
        • ИЗОТЕК С100-АЛ,
        • ИЗОТЕК С100-АЛ1,
        • ИЗОТЕК С100-АЛ2,
        • ИЗОТЕК С100-Т,
        • ИЗОТЕК С100-К,
        • ИЗОТЕК С100-СС,
        • ИЗОТЕК С100-Б,
        • ИЗОТЕК С150,
        • ИЗОТЕК С150-АЛ,
        • ИЗОТЕК С150-АЛ1,
        • ИЗОТЕК С150-АЛ2,
        • ИЗОТЕК С150-Т,
        • ИЗОТЕК С150-К,
        • ИЗОТЕК С150-СС,
        • ИЗОТЕК С150-Б,
        плиты Огнезащита:
        • ИЗОТЕК ОГНЕЗАЩИТА,
        • ИЗОТЕК ОГНЕЗАЩИТА-АЛ,
        • ИЗОТЕК ОГНЕЗАЩИТА-АЛ1,
        • ИЗОТЕК ОГНЕЗАЩИТА-АЛ2,
        • ИЗОТЕК ОГНЕЗАЩИТА-Т,
        • ИЗОТЕК ОГНЕЗАЩИТА-К,
        • ИЗОТЕК ОГНЕЗАЩИТА-СС,
        • ИЗОТЕК ОГНЕЗАЩИТА-Б,
        • ИЗОТЕК ОГНЕЗАЩИТА-С,
        • ИЗОТЕК ОГНЕЗАЩИТА-С-АЛ,
        • ИЗОТЕК ОГНЕЗАЩИТА-С-АЛ1,
        • ИЗОТЕК ОГНЕЗАЩИТА-С-АЛ2,
        • ИЗОТЕК ОГНЕЗАЩИТА-С-Т,
        • ИЗОТЕК ОГНЕЗАЩИТА-С-К,
        • ИЗОТЕК ОГНЕЗАЩИТА-С-СС,
        • ИЗОТЕК ОГНЕЗАЩИТА-С-Б.
    • В базу данных материалов добавлены маты прошивные по ГОСТ 21880–2011:
      • МП-100;
      • МП (МС-1)-100;
      • МП (БТ-1)-100;
      • МП (КТ-1)-100;
      • МП (СТ-1)-100;
      • МП (ССТ-1)-100;
      • МП (СБ-1)-100;
      • МП (ХНС-1)-100;
      • МП (Ф-1)-100;
      • МП (МС-2)-100;
      • МП (БТ-2)-100;
      • МП (КТ-2)-100;
      • МП (СТ-2)-100;
      • МП (ССТ-2)-100;
      • МП (СБ-2)-100;
      • МП (ХНС-2)-100;
      • МП (Ф-2)-100;
      • МП-125;
      • МП (МС-1)-125;
      • МП (БТ-1)-125;
      • МП (КТ-1)-125;
      • МП (СТ-1)-125;
      • МП (ССТ-1)-125;
      • МП (СБ-1)-125;
      • МП (ХНС-1)-125;
      • МП (Ф-1)-125;
      • МП (МС-2)-125;
      • МП (БТ-2)-125;
      • МП (КТ-2)-125;
      • МП (СТ-2)-125;
      • МП (ССТ-2)-125;
      • МП (СБ-2)-125;
      • МП (ХНС-2)-125;
      • МП (Ф-2)-125.
    • В базу данных материалов введены новые и скорректированы существующие теплоизоляционные изделия PAROC:
      • плиты по ТС № 2835−10:
        • PAROC Pro Slab 40,
        • PAROC Pro Slab 60,
        • PAROC Pro Slab 80,
        • PAROC Pro Slab 80 AL7,
        • PAROC Pro Roof 90,
        • PAROC InVent 100 N1,
        • PAROC InVent 80 N3/N1,
        • PAROC High Temperature Slab,
      • цилиндры, маты и плиты по ТС № 2834−10:
        • PAROC Pro Section 100,
        • PAROC Pro Section 140,
        • PAROC Hvac Mat (Mat 30),
        • PAROC Pro Wired Mat 80,
        • PAROC Pro Wired Mat 100,
        • PAROC Pro Wired Mat 130,
        • PAROC Pro Lamella Mat,
        • PAROC Lamella Mat 50 AL7,
        • PAROC Hvac Section AluCoat T,
        • PAROC Pro Segment 100,
        • PAROC Pro Bend 100,
        • PAROC Pro Loose Wool 80,
        • PAROC Pro Lock 100,
        • PAROC Pro Lock 140.
    • В базу данных материалов добавлены теплоизоляционные изделия ЗАО «Барамист-Урал»:
      • одеяла из огнеупорного керамического волокна иглопробитые марки «FiberBlanket» по ТУ 1593−070−13706960−2008;
        • Одеяла «FiberBlanket» S64,
        • Одеяла «FiberBlanket» S96,
        • Одеяла «FiberBlanket» S128,
        • Одеяла «FiberBlanket» S160.
      • маты из огнеупорного керамического волокна иглопрбитые в обкладке из кремнеземной ткани марки «FiberBlanket-Mat» S/64 по ТУ 1593−001−77900843−2012;
      • лента из огнеупорного керамического волокна иглопрбитая «FiberBlanket» S/128 по ТУ 1593−070−13706960−208;
      • картон гибкий огнеупорный теплоизоляционный керамоволокнистый по ТУ 1593−001−13706960−2004;
        • Картон КВК-200,
        • Картон КВК-300,
        • Картон КВК-400,
        • Картон КВК-Ф1−200,
        • Картон КВК-Ф1−300,
        • Картон КВК-Ф1−400.
    • В базу данных введен «Асбокартон марки КАОН — 3 (общего назначения)» по ТУ 2576−05778230−3−99.
    • В правилах «ТЕХМАТ, Ц» и «ТЕХМАТ, Ц. Стальной лист» расширен диапазон применения матрацев для съемной арматуры по диаметру, минимальный диаметр изменен с 25 на 15 мм:
      • Матрацы из ТЕХМАТов в стеклоткани;
      • Матрацы из ТЕХМАТов в кремнеземной ткани.
    • В правилах «WIRED MAT, Ц. Стальной лист» и некоторых других в качественных параметрах при температуре от -180 до -60 градусов в назначении «Герметизация швов покровного слоя» отмечены варианты выбора покровного слоя из стального листа (они были не отмечены).
    • В правила «МПБ, М1−100, М2−100, П125» и «МПБ, М1−100, М2−100, П125 Стальной лист» добавлена возможность применения материала изоляции М2−100−1 для нижнего днища, корпусов и кровли резервуаров. (Используется при наличии электрообогрева вместо М2−100−2.)
    • Во всех правилах асбестовый картон КАОН-1 по ГОСТ 2850–95 заменен на КАОН-3 толщиной 8 мм по ТУ 2576−05778230−3−99.
  • Исправлена ошибка в программе обновления баз данных материалов, приводившая к падению программы в случае, когда длина шаблона названия типоразмера материала превышает 50 символов.
  • Исправлена ошибка в программе обновления правил выбора материалов изоляции, при которой при обновлении баз данных старых версий (2.25 и более ранних) в правилах выбора мог пропадать материал «Лента 3×30».
  • Удалено сообщение о превышении допустимой температуры на поверхности объекта для объектов с низкими температурами.
  • Материалы из конструктивных элементов «Обертка трубопроводов со спутниками» и «Ограждение подогревателей» теперь могут подбираться для любых объектов без ограничений.
  • Материалы пароизоляционного и предохранительного слоев теперь могут быть выбраны при температурах от 12 до 19 градусов.
  • Вместе с программой теперь поставляется модуль экспорта данных из системы PDMS в открытый формат (для последующего импорта в «Изоляцию»).
  • Исправлены другие мелкие ошибки и неточности.

Версия 2.37 R7 (13.06.2013)

  • Исправлена ошибка, при которой введенные вручную материалы изоляции, предварительно добавленные пользователем в базу данных, заменялись другими после нескольких обновлений базы данных.
  • Исправлена ошибка расчета толщины съемной изоляции по актуализированному в 2012 СНиП 41−03−2003.

Версия 2.37 R5, R6 (23.05.2013)

  • Исправлена ошибка при сохранении правил выбора материалов изоляции, при которой галочка в поле «Варианты выбора покровного слоя» автоматически переносилась в поле «Варианты выбора пароизоляционного слоя».

Версия 2.37 R4 (26.02.2013)

  • Исправлена ошибка при расчете площади поверхности различных слоев изоляции люков (кроме теплоизоляционного и покровного).
  • Уточнен расчет поверхностей и объемов люков.

Версия 2.37 R3 (12.02.2013)

  • Устранено падение программы при расчете двухтрубной прокладки с материалами, введенными вручную для составляющих трубопроводов.

Версия 2.37 R2 (17.01.2013)

  • Исправлена ошибка в наименовании типоразмеров материалов WiredMat в Спецификации при изоляции стенок резервуаров.
  • Исправлена ошибка в задании параметров proxy-сервера в диалоге настроек обновления.
Альбомы типовых теплоизоляционных конструкций и их интеграция с программой "Изоляция"
Как выглядит Альбомы типовых теплоизоляционных конструкций и их интеграция с программой "Изоляция"
Развитие рынка не только открывает перед проектировщиками тепловой изоляции новые возможности, но и создает определенные проблемы. Одной из них до недавнего времени было отсутствие современных стандартизированных альбомов типовых теплоизоляционных конструкций...
Повышение эффективности работы проектировщиков при проектировании трубопроводов с электрообогревом
Как выглядит Повышение эффективности работы проектировщиков при проектировании трубопроводов с электрообогревом
Проектирование систем электрообогрева трубопроводов тесно связано с проектированием тепловой изоляции, так как значительная часть параметров, участвующих в расчете теплоизоляционных конструкций, содержится в опросных листах и применяется для подбора нагревающего кабеля и вычисления его длины. Поэтому наиболее рациональным способом автоматизации выпуска опросных листов на системы электрообогрева является реализация такой возможности в специализированной системе проектирования тепловой изоляции.
"Изоляция": новые возможности уникальной программы
Как выглядит "Изоляция": новые возможности уникальной программы
Программа «Изоляция» фактически стала российским стандартом для проектирования тепловой изоляции. При должной настройке этот мощный и невероятно гибкий инструмент сводит процесс проектирования теплоизоляционной конструкции к заданию исходных данных по изолируемым объектам и, в буквальном смысле, к нажатию единственной кнопки. Статья посвящена новым инструментам и функциям этой уникальной разработки.
Model Studio CS Трубопроводы, "Гидросистема" и "Изоляция" - дружная команда
Как выглядит Model Studio CS Трубопроводы, "Гидросистема" и "Изоляция" - дружная команда
Жидкая теплоизоляция - мнимая эффективность
Как выглядит Жидкая теплоизоляция - мнимая эффективность
Наиболее распространенные ошибки при работе с программой "Изоляция". Из практики службы технической поддержки
Как выглядит Наиболее распространенные ошибки при работе с программой "Изоляция". Из практики службы технической поддержки
Ремонт и реконструкция тепловой изоляции с использованием программы «Изоляция»
Как выглядит Ремонт и реконструкция тепловой изоляции с использованием программы «Изоляция»
...Надежность, долговечность теплоизоляционной конструкции, ее безопасная эксплуатация и необходимый уровень энергосбережения во многом зависят от качества проектирования. Это и стало причиной поиска современного программного обеспечения, способного максимально автоматизировать процесс разработки тепловой изоляции на предприятии. После всестороннего анализа рынка руководство ОАО «Акрон» приняло решение приобрести программу «Изоляция»...
ЧаВо умеет «Изоляция» 2.х? (Часто задаваемые Вопросы)
Как выглядит ЧаВо умеет «Изоляция» 2.х? (Часто задаваемые Вопросы)
Разработанная НТП «Трубопровод» программа нового поколения «Изоляция» 2.х, поставки которой начались в феврале 2004 года, вызвала большой интерес специалистов по тепловой изоляции. За время знакомства с программой уже определились проблемы, которые чаще всего волнуют пользователей и требуют дополнительных разъяснений. Попробуем сделать это в популярной форме вопросов и ответов.
«Изоляция»: новое поколение программы. Репортаж со «сборочной площадки»
Как выглядит «Изоляция»: новое поколение программы. Репортаж со «сборочной площадки»
Ведущаяся в НТП «Трубопровод» разработка программы нового поколения для проектирования тепловой изоляции оборудования и трубопроводов вступила в решающий этап. Идет сборка и отладка программы в целом, тестируются и дополняются расчетные функции, шлифуется пользовательский интерфейс, завершается сбор информации для базы данных теплоизоляционных материалов, настраивается формат выходных документов. В связи с этим мы решили до определенной степени снять black-out на информацию о будущей программе, рассказать о достоинствах и недостатках старой программы, а также о том, зачем нужна новая и какие идеи мы планируем в ней реализовать.

Аппаратные требования к ПК

  • Процессор Intel Pentium или выше (рекомендуется).
  • Монитор 1024×768 True Color.
  • CD-ROM для установки программы.
  • Видеокарта, поддерживающая стандарты Windows.
  • Мышь или другие устройства указания, поддерживаемые операционной системой.
  • Печатающее устройство.
  • Оперативная память: 32 Мб (минимальная).
  • Свободное место на жестком диске: 100 Мб (минимум).

Программное обеспечение

  • Операционная система Windows Vista, Windows XP, Windows 2000 (SP2).
  • Internet Explorer версии 5.0 или выше.

Вы можете направить запрос на получение демо-версии специалистам Группы компаний CSoft

позвонив по телефонам: +7 (495) 913-2222, +7 (495) 980-6445
отправив запрос на e-mail: tech@csoft.ru
обратившись в одно из наших отделений: посмотреть адреса и телефоны отделений

Или заполнить форму

Данные о вас и вашей организации

для получения ссылки на скачивание и подробностей работы демо-версии

с кодом города

Вы можете получить дополнительную информацию у специалистов Группы компаний CSoft

позвонив по телефонам: +7 (495) 913-2222, +7 (495) 980-6445
отправив запрос на e-mail: tech@csoft.ru
обратившись в одно из наших отделений: посмотреть адреса и телефоны отделений

Или заполнив форму



с кодом города

Авторизованный дилер CSD по программному обеспечению НТП Трубопровод

Авторизованный дилер CSD по программному обеспечению НТП Трубопровод
Авторизованный дилер CSD по программному обеспечению НТП Трубопровод

Сертификат соответствия ГОСТ Р № РОСС RU. СП15.H00747

Сертификат соответствия ГОСТ Р № РОСС RU.СП15.H00747
Сертификат соответствия ГОСТ Р № РОСС RU.СП15.H00747

Новости и пресс-релизы
