Autodesk Inventor Professional 2008

Производитель: Autodesk.

В связи с расторжением партнерского соглашения с компанией Autodesk, программное обеспечение Autodesk Inventor Professional 2008 больше не будет поставляться компанией "СиСофт".

Всем, кто заинтересован в приобретении машиностроительной 3D САПР, убедительно рекомендуем обратить внимание на одно из лучших на сегодняшний день конкурирующих решений - программное обеспечение Solid Edge ST6 (разработка компании Siemens PLM Software).

Solid Edge - самая современная система параметрического/гибридного 3D-моделирования, использующая синхронную технологию для ускорения процесса проектирования. Неоспоримым преимуществом такого подхода является одинаково продуктивная работа как с данными, созданными непосредственно в Solid Edge, так и с данными, импортированными из любых других MCAD.

Solid Edge предоставляет мощный инструментарий для работы с деталями и сборками, для оформления чертежей, простого и наглядного управления проектами и содержит встроенный аппарат для расчетов методом конечных элементов.

Autodesk Inventor — основа технологии цифровых прототипов Autodesk. Модель, подготовленная в Inventor, представляет собой точный цифровой 3D-прототип изделия, с помощью которого можно проверять конструкцию в действии параллельно с ведением конструкторских работ. Это позволяет значительно снизить потребность в изготовлении физических опытных образцов. Применение цифровых прототипов для конструирования, визуализации и тестирования продукции обеспечивает эффективный обмен проектной информацией, сокращение количества ошибок, быстрый вывод инновационных изделий на рынок.

Версии: Autodesk Inventor Professional 2014, Autodesk Inventor Professional 2013, Autodesk Inventor Professional 2012, Autodesk Inventor Professional 2009, Autodesk Inventor Professional 2008.

Комплекс Autodesk Inventor Professional включает в себя все функциональные возможности Autodesk Inventor Simulation Suite и содержит дополнительный функционал.
  • Трубы и трубопроводы
    Вы можете быстро создавать и изменять трассы трубопроводов. Для этого достаточно указать начальную, конечную и любое число промежуточных точек трассы. Модели трубопроводов полностью ассоциативны по отношению к модели изделия и автоматически обновляются при внесении в нее любых изменений. Положение трассы трубопровода определяется зависимостями, накладываемыми при создании трехмерного эскиза модели. При создании и редактировании трубопроводов правила, касающиеся минимального и максимального значений длины, соблюдаются автоматически.
  • Кабельные системы
    Упростите создание электропроводки и сократите количество производственных ошибок, согласовав электрические схемы с трехмерными моделями разводки проводов. Использование таблиц соединений, информации о разъемах и инструмента проверки пересечения механических и электрических данных позволит корректно представить в трехмерной модели разводки все провода и разъемы.

Трубы и трубопроводы

Autodesk Inventor Professional позволяет существенно сократить время проектирования трубопроводных сетей. Трассировка труб Трассировка труб

Трассировка труб

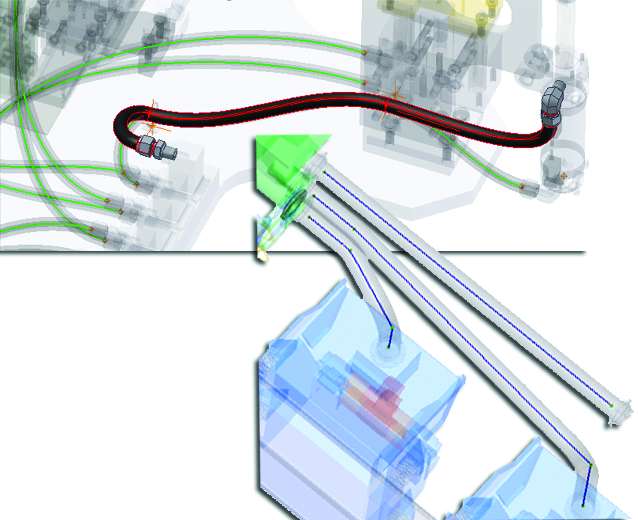

Инструменты Autodesk Inventor Professional позволяют быстро создавать и редактировать траектории пролегания труб: задаются начальная и конечная точки, а также серия промежуточных точек, определяющих траекторию. При изменении трехмерной сборки траектория автоматически перестраивается. Для привязки траектории к окружающим деталям используются инструменты работы с трехмерным эскизом. Технология, построенная на основе правил, автоматически отслеживает критерии минимальной и максимальной длины, помогает повысить производительность и сократить число ошибок в проекте.

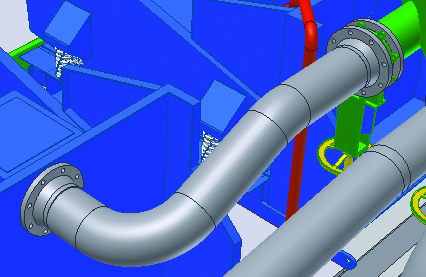

Пользовательские отводы (сгибы) Пользовательские отводы (сгибы)

Пользовательские отводы (сгибы)

В реальных проектах вместо отводов зачастую используются согнутые трубы. Функция построения пользовательского отвода позволит вам разрабатывать проекты с нестандартными элементами. Можно создавать пользовательские отводы с заданными радиусами и углом гиба на базе распространенных методов, используемых при создании труб.

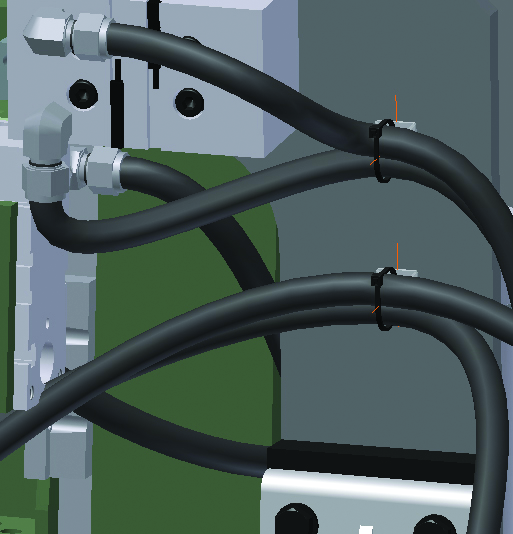

Гибкие трубопроводы Гибкие трубопроводы

Гибкие трубопроводы

Создание моделей гибких трубопроводов и используемой в них запорной арматуры позволяет оценить точность соединения всех элементов. Модели гибких трубопроводов создаются на основе трехмерных сплайнов. При этом программа проверяет минимальный радиус изгиба и автоматически вычисляет длину гибкого трубопровода. Трубопроводы с фланцами Трубопроводы с фланцами

Трубопроводы с фланцами

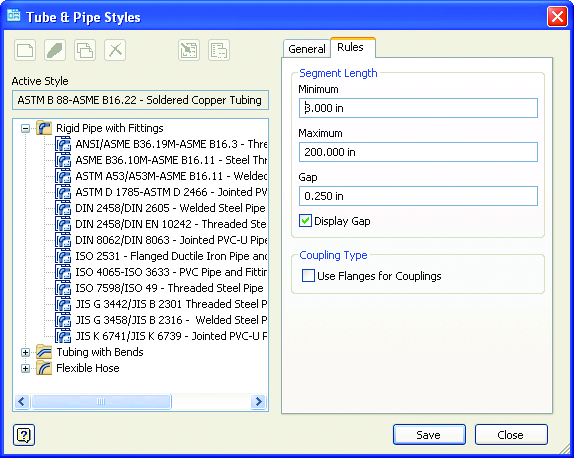

При проектировании труб с фланцевыми соединениями следует выбирать подходящую арматуру и прокладки. Autodesk Inventor автоматически перестраивает трубопровод и размещает в сборке необходимую арматуру и прокладки. Трассировка жестких труб Трассировка жестких труб

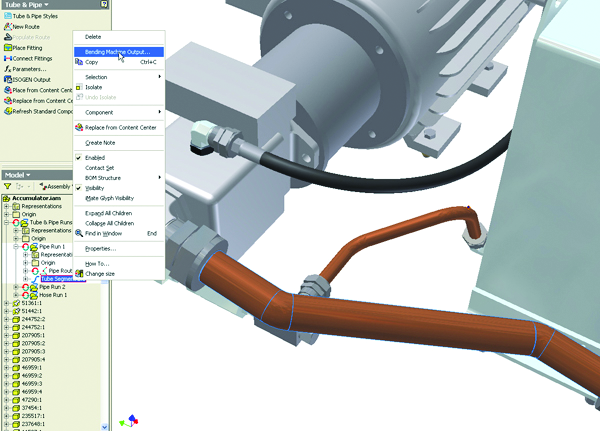

Трассировка жестких труб

Вы можете создавать модели жестких труб заданной формы. При создании таких моделей можно задать произвольное число изгибов, определяя их угол и радиус. Для задания изгибов служат «ручки». Стыковая сварка труб Стыковая сварка труб

Стыковая сварка труб

При создании трубопроводов со сварными соединениями необходимо точно задавать длину труб. Autodesk Inventor автоматически размещает сварные соединения, определяя необходимую длину сегментов и ширину зазоров, необходимых для выполнения сварки. Библиотека арматуры Библиотека арматуры

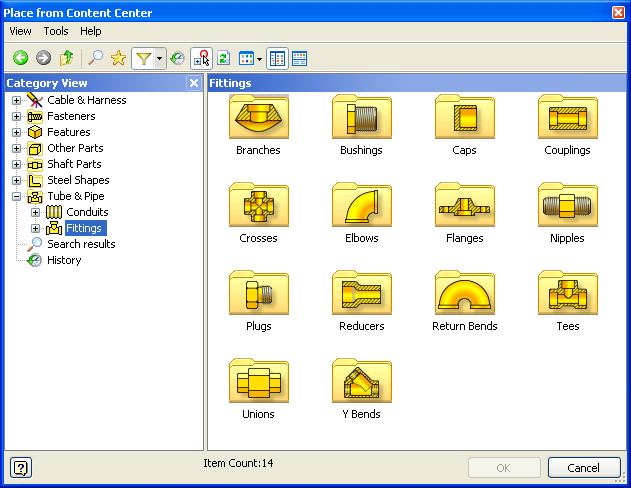

Библиотека арматуры

Повысить качество и организовать удобное хранение используемых деталей призвана развитая библиотека элементов арматуры, включающая наиболее часто используемые стандартные элементы арматуры, труб, трубопроводов и рукавов по стандартам iso, ansi, din и jis. Оптимизировать производительность и упростить рабочий процесс вам помогут следующие функции:
  • возможность добавить или изменить свойства существующих компонентов библиотеки;
  • контроль формируемых имен файлов, которые генерируются из библиотеки деталей;
  • интуитивный интерфейс для создания пользовательских компонентов и их публикации в библиотеке.

Генерация трубопроводов Генерация трубопроводов

Генерация трубопроводов

Система заменяет траектории трубопровода реальными компонентами в соответствии с выбранным стандартом. Инструмент генерации трубопроводов (populate route) превращает траекторию трубы, трубопровода или рукава в физическую модель, автоматически вставляя требуемую арматуру, участки труб и трубопроводов или рукавов. При этом создаются стандартные детали Autodesk Inventor, для которых можно вычислить масс-инерционные характеристики и определить взаимопересечения в проекте. При достижении максимальной длины трубы система автоматически вставит проходник. Экспорт ISOGEN pcf Экспорт ISOGEN pcf

Экспорт ISOGEN pcf

Используя формат pcf, можно формировать изометрические чертежи в сторонних приложениях. pcf-файлы являются основным способом передачи данных в систему Alias ISOGEN, представляющую собой промышленный стандарт. На основе pcf-файла ISOGEN автоматически создаст изометрические чертежи в формате dxf или dwg. Правила проектирования труб и трубопроводов Правила проектирования труб и трубопроводов

Правила проектирования труб и трубопроводов

Использование правил проектирования гарантирует соответствие проектируемых труб и трубопроводов предварительно заданным стандартам. Сформулируйте правила, чтобы определить используемые при проектировании сварные, резьбовые, а также фланцевые соединения. Правила проектирования определяют арматуру, которая используется при автоматической и ручной трассировке труб, позволяют задать минимальную длину сегмента, минимальный радиус гиба и максимальную длину участка между элементами арматуры. Подготовка технической документации Подготовка технической документации

Подготовка технической документации

Вы можете добавить выносные элементы, указывающие точное расположение компонентов трубопроводных систем. Геометрические элементы этих систем представлены стандартными объектами моделей Autodesk Inventor. Это позволяет создавать техническую документацию стандартными командами среды работы с чертежом. Таблицы изгибов труб Таблицы изгибов труб

Таблицы изгибов труб

На основе 3D-модели можно автоматически составить таблицу изгибов труб. Поддерживается создание таблиц в форматах xyz и ybc.

Составная арматура

Модели трубопроводных систем могут содержать составную сварную и резьбовую арматуру. Требуется только выбрать элемент составной арматуры из библиотеки компонентов и поместить его в модель трубопровода, точно задав расположение. Составная арматура автоматически формирует правильные элементы соединения в существующей трубе.

Копирование трасс

Использование трасс из ранее выполненных проектов повысит производительность вашей работы.

Кабельные системы

Используйте Autodesk Inventor, чтобы проектировать кабельные системы (включая ленточные кабели) и экономить время и ресурсы. Интеллектуальное создание проводов Интеллектуальное создание проводов

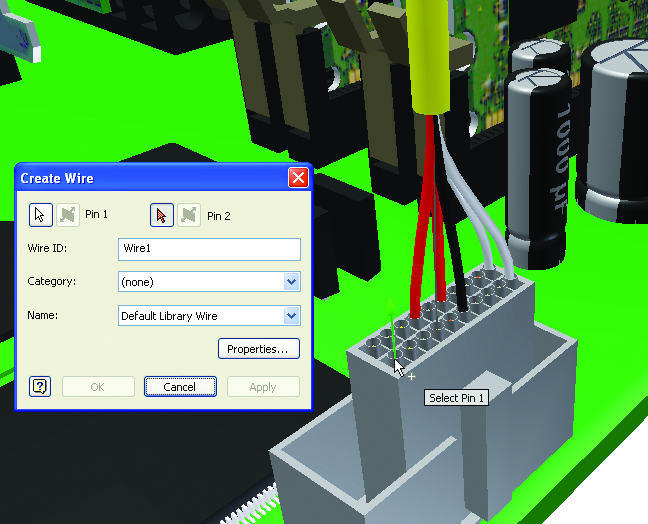

Интеллектуальное создание проводов

Упростите разработку электропроводки и сократите количество производственных ошибок, поддерживая согласование между электрическими схемами и трехмерными моделями разводки проводов. Использование таблиц соединений, информации о разъемах и инструмента проверки пересечения механических и электрических данных позволит корректно представить в трехмерной модели разводки все провода и разъемы. Импорт таблицы соединений Импорт таблицы соединений

Импорт таблицы соединений

Уменьшите количество ошибок при разработке кабельных систем путем импорта таблиц соединений в сборку. Быстро импортировать большие таблицы соединений из AutoCAD Electrical или иных приложений для схемотехнического проектирования помогают инструменты определения и коррекции недостающих разъемов, контактов и проводов.
Определение кабельных трасс Определение кабельных трасс

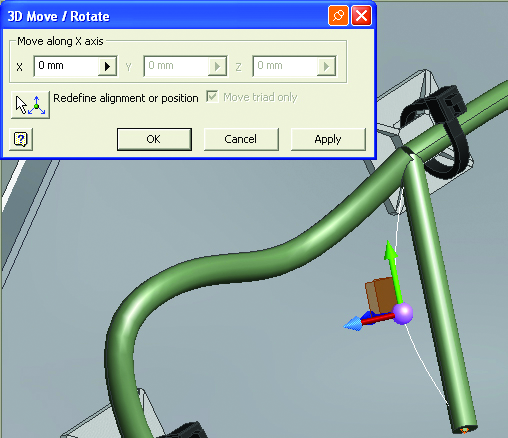

Определение кабельных трасс

Определение разводки кабельных трасс в виртуальных моделях позволит избежать проблем при сборке изделия, связанных, например, с нехваткой места для прокладки кабелей или с недостаточной проработанностью проекта.
Кабельная трасса определяется заданием набора точек, определяющих виртуальный кабель в модели. Можно добавлять ассоциативные связи, после чего кабельная трасса будет автоматически перестраиваться при изменении окружения. Добавление новых или перемещение существующих точек траектории позволяет добиться оптимальной формы кабеля. Прокладка проводов по кабельным трассам Прокладка проводов по кабельным трассам

Прокладка проводов по кабельным трассам

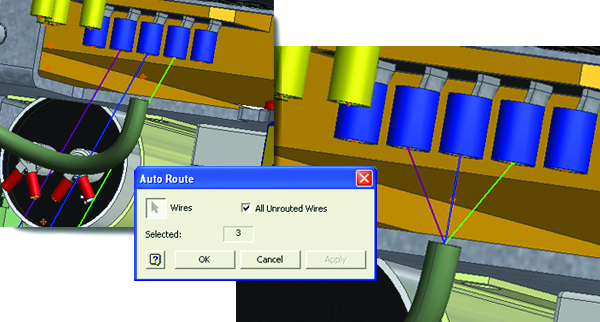

Обеспечена ручная и автоматическая прокладка проводов по кабельным трассам. Опция автоматической прокладки позволяет быстро разместить сотни проводов по правилу минимального пути. Провода распределяются с учетом следующих правил:
  • ручная прокладка требует указать путь прохождения провода (набор кабельных трасс);
  • полуавтоматическая прокладка требует выбора начальной и конечной точек маршрута, под которые система самостоятельно подбирает наикратчайший путь;
  • функция автоматической прокладки кабеля определяет наикратчайший путь из всех возможных маршрутов.

Копирование кабеля Копирование кабеля

Копирование кабеля

Скопируйте ранее разработанный проект — это сэкономит ваше время. Любой из таких проектов может стать отправной точкой новой разработки. Ленточные кабели Ленточные кабели

Ленточные кабели

Сократите количество ошибок при проектировании электрооборудования, добавляя ленточные кабели в цифровой прототип изделия. Добавьте ленточные кабели между разъемами, полностью контролируя расположение скручиваний и сгибов. Вывод в формате xml Вывод в формате xml

Вывод в формате xml

Функция xml-экспорта позволяет сохранить весь электрический проект в открытой структуре файла xml. Возможность передачи проектных данных в AutoCAD Electrical упрощает создание соединительных и монтажных схем.

Генерация отчетов

Автоматизировано создание отчетов на основе унифицированной базы данных проводов. Утилита генерации отчетов позволяет описать шаблон и сформировать такие отчеты, как перечни проводов, их длины, кабельные журналы и т.п. Виртуальные компоненты Виртуальные компоненты

Виртуальные компоненты

Точные спецификации позволяют снизить затраты средств на приобретение компонентов изделий. При проектировании кабельных систем вы можете использовать виртуальные детали (зажимы, ярлыки, заглушки). Все виртуальные детали вносятся в спецификации Autodesk Inventor. Создание разъемов Создание разъемов

Создание разъемов

Создавайте библиотеки разъемов, применяемых на вашем предприятии при разработке электротехнических устройств. Autodesk Inventor содержит большую библиотеку стандартных разъемов, что упрощает их выбор и размещение в сборке. Библиотека стандартных компонентов содержит простой в использовании редактор добавления разъемов. Этот редактор позволяет добавлять или изменять свойства разъемов — например, номер детали или имя файла.
Расчет диаметра кабеля Расчет диаметра кабеля

Расчет диаметра кабеля

Рассчитанный диаметр кабеля обеспечивает трехмерную визуальную проверку и анализ пересечений — так вы сможете убедиться, что кабели вписываются в существующий проект конструкции. Система автоматически рассчитает диаметр кабеля при добавлении и удалении провода, учитывая при этом воздушные зазоры между проводами.

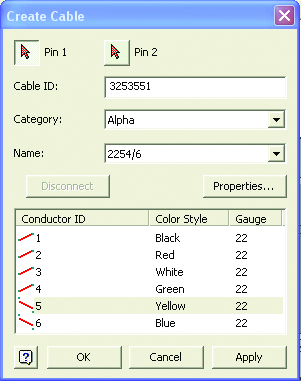

Многожильные кабели Многожильные кабели

Многожильные кабели

Для повышения качества проекта и уменьшения количества ошибок предусмотрена возможность отслеживать отдельные кабели, их соединения и кабельные трассы. Более точная спецификация позволяет использовать информацию о длинах кабелей и их количестве. Вы можете создавать представления многожильных кабелей, отслеживать используемые и свободные жилы в кабеле, осуществлять в многожильном кабеле одновременную трассировку проводов, а также:
  • автоматически импортировать кабели с использованием функции импорта таблицы соединений;
  • создавать перечни элементов, которые отражают данные по кабелю, а не по отдельным проводам;
  • создавать настраиваемые отчеты (журналы).

Расчет длины провода Расчет длины провода

Расчет длины провода

Autodesk Inventor Professional позволяет заменить виртуальным процессом длительные и сложные обмеры первых прототипов изделий. Длины проводов автоматически рассчитываются и обновляются при внесении изменений в модель. Специальные коэффициенты позволяют добавить запас к длине провода и кабеля, округлить длину с заданным шагом — все это упрощает выполнение производственных задач. Благодаря дополнительным возможностям обеспечен учет длины провода, необходимой для его подключения в разъем или врезку.

Расчет радиуса сгиба

Повысить качество производства и минимизировать дорогостоящие изменения, вносимые непосредственно в процессе изготовления, позволит автоматическая проверка возможности сгиба. Система определяет точки, в которых нарушается правило минимального радиуса гиба, и возможность производства соответствующего кабеля. Сборочные чертежи Сборочные чертежи

Сборочные чертежи

Вместо того чтобы создавать эскизы или цифровые фотографии, просто включите точное отображение состава и внешнего вида кабелей в сборке. Поскольку модель кабельной системы является обычной моделью Autodesk Inventor, вы можете быстро создавать сборочные чертежи в стандартной среде оформления чертежей. Чертежи кабелей Чертежи кабелей

Чертежи кабелей

Autodesk Inventor Professional обеспечивает быстрое создание ассоциативной двумерной документации на разводку кабелей — с размещением всех свойств и размеров на базе трехмерного проекта. Требуется только редактировать и проставлять аннотации для двумерного представления кабелей и проводов. Вы можете показывать свойства контактов, проводов и аппаратов, создавать двумерные виды аппаратов, образмеривать провода и кабели, добавлять любую информацию, необходимую для изготовления.
Состав
Autodesk Inventor Professional 2008 Autodesk Inventor Suite 2008 Autodesk Inventor Simulation Suite 2008

AutoCAD 2008

AutoCAD - самая популярная в мире среда автоматизированного проектирования, избранная многими разработчиками в качестве базовой графической платформы для создания машиностроительных, архитектурных, строительных, геодезических программ и систем инженерного анализа.
+ + +

AutoCAD Mechanical 2008

AutoCAD Mechanical - это AutoCAD для машиностроителей. Он содержит полный набор функций AutoCAD, к которым добавлены специализированные возможности для машиностроительного проектирования.
+ + +

Autodesk Inventor 2008

Autodesk Inventor - основа технологии цифровых прототипов Autodesk. Модель, подготовленная в Inventor, представляет собой точный цифровой 3D-прототип изделия, с помощью которого можно проверять конструкцию в действии параллельно с ведением конструкторских работ. Это позволяет значительно снизить потребность в изготовлении физических опытных образцов. Применение цифровых прототипов для конструирования, визуализации и тестирования продукции обеспечивает эффективный обмен проектной информацией, сокращение количества ошибок, быстрый вывод инновационных изделий на рынок.
+ + +

Autodesk Mechanical Desktop 2008

Autodesk Mechanical Desktop - система трехмерного проектирования, построенная на базе AutoCAD. Поставляется только в составе комплекса Autodesk Inventor Suite (прежнее название - Autodesk Inventor Series) и Autodesk Inventor Professional.
+ + +

Autodesk Vault 2008

Семейство программных продуктов Autodesk Vault является частью решения Autodesk, использующего технологию цифровых прототипов. Продукты Vault помогают отслеживать все цифровые проектные данные и управлять ими. Они обеспечивают безопасное хранение данных в централизованной базе, позволяя конструкторам быстро создавать цифровые прототипы, обмениваться данными и повторно использовать их. Применяя Autodesk Vault Workgroup, Autodesk Vault Collaboration и Autodesk Vault Professional, вы будете быстрее находить нужные файлы, а время, которое при этом высвободится, посвятите созданию инновационных проектов.
+ + +
