Программы семейства СТАРТ предназначены для расчета прочности и жесткости трубопроводов различного назначения, имеющих произвольную конфигурацию в пространстве, при статическом и циклическом нагружении, а также толщин стенок труб и соединительных деталей на давление в соответствии с отечественными стандартами.

Средствами программы рассчитываются как самокомпенсирующиеся трубопроводы, в которых компенсация температурных расширений обеспечивается гибкостью самой трубопроводной трассы, так и трубопроводы со специальными компенсирующими устройствами, выполненными в виде волнистых, линзовых или сальниковых компенсаторов.

По программе рассчитываются трубопроводы практически любой сложности:

  • надземные, подземные в канале и с участками, защемленными в грунте;
  • плоские, пространственные, разветвленные, с замкнутыми контурами;
  • с различными конструкциями концевых и промежуточных опор;
  • подверженные разнообразным внешним воздействиям (температурное расширение, сосредоточенные и распределенные нагрузки, смещение опор, предварительная растяжка, распор от внутреннего давления и т. д.).
  • работающие при низких и высоких температурах (учитывается эффект ползучести и релаксации напряжений согласно нормам);
  • с внутренним избыточным давлением и наружным давлением (вакуум) — для таких участков проводится проверка местной устойчивости стенок.

СТАРТ введен в промышленную эксплуатацию в 1969 году.

Компания CSoft занимается продажей и внедрением программного обеспечения и является авторизованным дилером НТП Трубопровод.

Получить подробную информацию о ценах, а также приобрести программное обеспечение от компании «НТП «Трубопровод» вы можете по e-mail или по телефону +7 (495) 913-2222.

Программы семейства СТАРТ предназначены для расчета прочности и жесткости трубопроводов различного назначения, имеющих произвольную конфигурацию в пространстве, при статическом и циклическом нагружении, а также толщин стенок труб и соединительных деталей на давление согласно следующим стандартам:

  • пара и горячей воды согласно нормам Госгортехнадзора РФ РД 10−249−98;
  • тепловых сетей согласно РД 10−400−01 (документ устарел) и СТО Ростехэкспертиза 10.001−2009 (документ выпущен в развитие РД 10−400−01);
  • технологических трубопроводов нефтеперерабатывающей, химической, нефтехимической, газовой и других смежных отраслей промышленности согласно РТМ 38.001−94 (устарел) и СА 03−003−07 с изменениями № 1, 2, 3;
  • магистральных газо- и нефтепроводов (согласно СНиП 2.05.06−85).

А также:

  • назначенного ресурса согласно РТМ 38.001−94, СА 03−003−07 и СТО 10.001−2009;
  • отбраковочных толщин труб и соединительных деталей (отводов, переходов, тройников, заглушек) технологических трубопроводов согласно требованиям стандарта ассоциации «Ростехэкспертиза» СА 03−005−07 «Технологические трубопроводы нефтеперерабатывающей, нефтехимической и химической промышленности. Требования к устройству и эксплуатации»

Какие трубопроводы рассчитывает СТАРТ

Средствами программы рассчитываются как самокомпенсирующиеся трубопроводы, в которых компенсация температурных расширений обеспечивается гибкостью самой трубопроводной трассы, так и трубопроводы со специальными компенсирующими устройствами, выполненными в виде волнистых, линзовых или сальниковых компенсаторов.

По программе рассчитываются трубопроводы практически любой сложности:

  • надземные, подземные в канале и с участками, защемленными в грунте;
  • плоские, пространственные, разветвленные, с замкнутыми контурами;
  • с различными конструкциями концевых и промежуточных опор;
  • подверженные разнообразным внешним воздействиям (температурное расширение, сосредоточенные и распределенные нагрузки, смещение опор, предварительная растяжка, распор от внутреннего давления и т. д.).
  • работающие при низких и высоких температурах (учитывается эффект ползучести и релаксации напряжений согласно нормам);
  • с внутренним избыточным давлением и наружным давлением (вакуум) — для таких участков проводится проверка местной устойчивости стенок.

Базы данных

В программе имеется пять нормативных баз данных, обеспечивающих дополнительные удобства при работе:

  • «материалы» — содержит физические свойства материалов труб и элементов трубопровода;
  • «пружины» — содержит характеристики и податливости пружинных цепей упругих опор различной грузоподъемности по ОСТ 108.764.01−80, ОСТ 24.125.109−01, МВН 049−63, МН 3958−62, LISEGA;
  • «грунты» — содержит различные физико-механические свойства грунтов;
  • «компенсаторы» — содержит характеристики осевых сильфонных или линзовых компенсаторов;
  • «изоляция» — содержит величины весов изоляции в зависимости от изоляционной конструкции, температуры и диаметра трубы.

Состав и дополнительные опции

Программа выпускается в четырех модификациях, различающихся по цене и возможностям:

  • «СТАРТ» — для массового пользователя;
  • «СТАРТ-Проф» — для профессионалов, решающих большеразмерные задачи, а также для расчета длинных трубопроводов, защемленных в грунте;
  • «СТАРТ-Лайт» — облегченный вариант программы, предназначенный для учебных целей (поставляется только в учебные заведения). Позволяет рассчитывать небольшие части схем трубопроводов, имеющие не более 150 степеней свободы. СТАРТ-Лайт имеет жесткую архитектуру, в его состав входят четыре модуля: Старт-Грунт, Старт-Word, Старт-DXF и другими дополнительными модулями не комплектуется;
  • «СТАРТ-Экспресс» — недорогой продукт, предназначенный для предварительных упрощенных расчетов на стадии конструирования трубопровода.

Все модификации имеют равные возможности в части подготовки исходных данных и анализа результатов расчета, что создает большие удобства при одновременном использовании их в локальных компьютерных сетях. Модификации различаются максимально допустимым количеством степеней свободы.

Модификация СТАРТ Минимальная конфигурация программы Доступное количество
степеней свободы
Приблизительная максимальная
длина трубопровода
бесканальной прокладки
в грунте L, м 1
СТАРТ СТАРТ-Базовый
СТАРТ-Элементы
1000 L < 4.6D
СТАРТ-Проф СТАРТ Проф-Базовый
СТАРТ-Элементы
32000 L < 145D
СТАРТ-Лайт СТАРТ Лайт-Базовый
СТАРТ-Грунт
СТАРТ-Word
СТАРТ-DXF
150 L < 0.7D
СТАРТ-Экспресс СТАРТ-Элементы - -

Модуль «СТАРТ-Базовый» — позволяет выполнять расчеты трубопроводов произвольной конфигурации, но без участков бесканальной прокладки в грунте. Такая возможность появляется при наличии дополнительного модуля СТАРТ-Грунт.

Программы СТАРТ или СТАРТ-Проф могут быть укомплектованы дополнительными опциями:

  • «Старт-Грунт» — позволяет производить расчет трубопровода с участками, защемленными в грунте (бесканальной прокладки), а также оценивать прочность пенополиуретановой изоляции;
  • «Старт-Гибкие трубы» — для расчета на прочность и определения нагрузок на опоры для гибких полимерных труб типа «Изопрофлекс» и «Изопрофлекс-А» и стальных гофрированных труб типа «Касафлекс»;
  • «Старт-Dxf» — экспорт расчетной схемы (осевой линии и со всеми элементами и номерами узлов) в файл типа dxf для последующей обработки графическими инструментальными системами AutoCAD или MicroStation;
  • «Старт-Отбраковочная толщина» — расчет отбраковочных толщин труб и соединительных деталей (отводов, переходов, тройников, заглушек) технологических трубопроводов согласно требованиям стандарта ассоциации «Ростехэкспертиза» СА 03−005−07 «Технологические трубопроводы нефтеперерабатывающей, нефтехимической и химической промышленности. Требования к устройству и эксплуатации»;
  • «Старт-Назначенный ресурс» — расчет назначенного ресурса проектируемых технологических трубопроводов с учётом циклической прочности и коррозионного износа согласно СА 03−003−07;
  • «СТАРТ-Штуцер» — расчет податливости (жесткости) узла врезки трубопровода в сосуды (аппараты). Есть возможность автоматической генерации и вставки нестандартного крепления в СТАРТ. Более широкими возможностями обладает программа Штуцер-МКЭ;
  • «СТАРТ-Plant4D» — импорт исходных данных из системы трехмерного моделирования промышленных установок Plant-4D. В стандартную поставку входит файл с шаблонами, позволяющими пользователю конвертировать данные, созданные ПС Plant4D на основе российской базы данных по трубам, трубопроводным деталям и арматуре;
  • «СТАРТ-Word» — экспорт отчета, содержащего исходные данные и результаты расчета в файл типа «doc» для последующей обработки в Microsoft Word;
  • «СТАРТ-PCF» — импорт моделей трубопроводов из формата «PCF» PlantSpace Design Series (также возможно из Plant4D, OMNI-Pipe, AutoPlant 3D Piping, I-Sketch, CADWorx). Для генерации файлов PCF из PlantSpace используется ISOGEN интерфейс, поставляемый вместе с системой PlantSpace;
  • «СТАРТ-PDMS» — импорт исходных данных из отчётов, создаваемых программой PDMS в СТАРТ;
  • «СТАРТ-Компас» — экспорт расчетной схемы (осевой линии и узловых деталей) в Компас-График 5. х и выше;
  • «СТАРТ-открытый формат» — импорт входных данных из открытого формата, экспорт входных данных и результатов расчета в открытый формат для стыковки СТАРТ с любыми системами автоматизированного проектирования трубопроводов (возможен импорт из Plant-4D, Model Studio CS Трубопроводы). Открытый формат — это текстовый файл определенной структуры.

Дополнительные модули поставляются только совместно с базовым модулем (СТАРТ-Базовый, СТАРТ Проф-Базовый или СТАРТ Лайт-Базовый).

Рекомендуемая конфигурация программы для различных типов трубопроводов:

Тип трубопроводов Рекомендуемая конфигурация
Тепловые сети СТАРТ, СТАРТ-Грунт, СТАРТ-Word, СТАРТ-DXF
Паропроводы СТАРТ, СТАРТ-Word, СТАРТ-DXF
Магистральные нефте- и газопроводы СТАРТ-Проф, СТАРТ-Грунт, СТАРТ-Word, СТАРТ-DXF
Технологические трубопроводы СТАРТ, СТАРТ-Штуцер, СТАРТ-Word, СТАРТ-DXF, Старт-Отбраковочная толщина, Старт-Назначенный ресурс

СТАРТ-Экспресс — инструмент конструктора трубопроводов

Помимо расчета трубопроводов произвольной конфигурации существует рабочий инструментарий конструктора трубопровода — опция СТАРТ-Элементы, который поставляется и в виде самостоятельной программы под названием СТАРТ-Экспресс. Программа предназначена для быстрой оценки компенсирующей способности отдельных участков трубопроводной трассы, проверке их прочности и устойчивости. Подобные задачи конструкторам трубопроводов приходится постоянно решать в процессе проектирования. С помощью СТАРТ-Экспресс можно:

  • определить компенсирующую способность поворотов Г, Z-образной формы и П- образных компенсаторов при прокладке трубопроводов над землей и в подземных каналах;
  • определить компенсирующую способность поворотов Г, Z — образной формы и П- образных компенсаторов при бесканальной прокладке трубопроводов в грунте;
  • определить толщину стенки или предельное давление для труб, отводов, тройников, заглушек, переходов согласно выбранному нормативному документу;
  • определить предельно допустимые расстояния между промежуточными опорами трубопровода из условий прочности и жесткости;
  • проверить общую и местную устойчивость прямолинейных и криволинейных участков труб под действием температурного расширения, наружного давления (вакуума) и давления грунта (для труб бесканальной прокладки);
  • Определить минимальную глубину заложения для участков бесканальной прокладки из условия устойчивости;
  • определить максимальную глубину заложения для участков бесканальной прокладки из условия прочности пенополиуретановой изоляции;
  • предельно допустимые расстояния между стартовыми компенсаторами и температуру их замыкания для трубопроводов, защемленных в грунте;
  • определить допустимую нагрузку на седловую опору для труб большого диаметра;
  • проверить герметичность фланцевых соединений;
  • определить жесткость сильфонных компенсаторов при отсутствии данных от изготовителя.

Расчет поворотов Г, Z-образной формы и П-образных компенсаторов при прокладке трубопроводов над землей и в подземных каналах осуществляется для участков, расположенных между двумя неподвижными (мертвыми) опорами. При известном расстоянии между неподвижными опорами определяется требуемый вылет для П-образного компенсатора, Z-образного поворота и короткое плечо для Г-образного поворота, исходя из допускаемых компенсационных напряжений. Это избавляет проектировщиков от необходимости пользоваться устаревшими номограммами для Г, Z и П-образных участков.

Расчет поворотов Г, Z-образной формы и П- образных компенсаторов при бесканальной прокладке трубопроводов в грунте позволяет по заданному вылету для П-образного компенсатора или Z-образного поворота и длине короткого плеча Г-образного поворота определить допустимое расстояние между неподвижными опорами, т. е. ту длину участка защемленного в грунте трубопровода, которое может быть скомпенсировано при заданном температурном перепаде. Рассматриваются П- образные компенсаторы и повороты Г, Z-образной формы с произвольными углами. Для тех же трубопроводных участков можно выполнить проверочный расчет — при заданных габаритах определить напряжения, перемещения и нагрузки на неподвижные опоры.

СТАРТ — это

  • наглядный и интуитивно понятный пользовательский интерфейс;
  • удобный и четко продуманный объектно-ориентированный способ ввода исходных данных;
  • всесторонняя логическая проверка качества исходных данных для расчета;
  • подробная справочная система и программная документация;
  • автоматическая проверка всех деталей трубопровода на внутреннее давление;
  • проверка и выбор параметров типовых узлов трубопроводов (различных видов компенсаторов, врезок, тройников, фланцевых соединений);
  • возможность расчета трубопроводов разнообразного назначения и расположения (в том числе вакуумных трубопроводов) по различным нормативным документам;
  • расчет податливости штуцеров сосудов и аппаратов для более точного вычисления нагрузок на штуцеры и напряжений в трубопроводе;
  • интеграция с различными системами трехмерного проектирования промышленных установок (Plant-4D, Model Studio CS Трубопроводы), программами Штуцер-МКЭ и Гидросистема, экспорт расчетных схем в различные графические среды (AutoCAD, MicroStation, КОМПАС-Графикс);
  • регулярные (один раз в полтора-два месяца) занятия по обучению пользователей работе с программой;
  • широкая налаженная сеть дистрибьюторов по всей России, в странах СНГ и за рубежом;
  • постоянная техническая поддержка со стороны разработчиков.

Расчетные возможности

  • Учет трения в скользящих, направляющих, упругих и т. д. опорах;
  • Учет взаимодействия трубопровода с грунтом на участках бесканальной прокладки. Учитывается нелинейная податливость грунта, слоя пенополиуретановой изоляции и амортизирующих подушек;
  • Оценка прочности пенополиуретановой изоляции;
  • Автоматический подбор пружин для упругих опор и подвесок, расчет их затяжки;
  • Автоматический учет «манометрического эффекта» в отводах, имеющих начальную овальность и распорных усилий от внутреннего давления во всем трубопроводе;
  • Учет маятникового эффекта при отклонении тяг жестких и упругих подвесок от вертикального положения;
  • Учет односторонних связей (например, подъем трубопровода над опорами);
  • Учет совместной работы трубопровода с оборудованием (модуль СТАРТ-Штуцер);
  • Учет работы упруго-изогнутых участков большого радиуса;
  • Проверка устойчивости стенок вакуумных трубопроводов, возможность учета укрепления кольцами жесткости различной конфигурации;
  • В результате расчета выводятся таблицы напряжений согласно выбранному нормативному документу, нагрузки на опоры, перемещения, усилия, деформации компенсаторов, коэффициенты устойчивости стенок вакуумного трубопровода;
  • Графическая иллюстрация деформированного состояния в различных расчетных состояниях трубопровода;
  • Графическая цветовая иллюстрация выполнения нормативных критериев прочности на схеме трубопровода.

СТАРТ — Ваш правильный выбор!

На сегодня СТАРТ — одна из самых распространенных программ расчета прочности и жесткости трубопроводов различного назначения в России и странах СНГ. Программная система достигла уровня своеобразного промышленного стандарта и по своим потребительским свойствам не уступает зарубежным аналогам. Ее используют более 700 организаций в России, странах ближнего (Украина, Беларусь, Казахстан, Туркменистан, Узбекистан) и дальнего зарубежья (Чехия, Литва, Великобритания), а общее число эксплуатирующихся копий превышает 1500. Пользователями программы являются ПКО крупных заводов, проектные организации химического, газового, энергетического профиля и ряда других отраслей. Широкое применение программа получила при проектировании, строительстве и реконструкции тепловых сетей.

Программная система СТАРТ имеет долгую историю, более 40 лет. Первая редакция программы — тогда она называлась СТ-01 — была сдана в промышленную эксплуатацию еще в 1969 году. Восемь лет система успешно эксплуатировалась на ЭВМ серии «Минск», затем на ЭВМ серии ЕС, а с 1992 года на персональных компьютерах — сначала под DOS, а затем под Windows. Смена поколений ЭВМ и операционных систем, как правило, сопровождалась капитальной переработкой программы, при этом возможности системы постоянно расширялись, а интерфейс пользователя и расчетный алгоритм шлифовались и совершенствовались.

Благодаря огромному числу пользователей и постоянной обратной связи со специалистами различных отраслей промышленности программа СТАРТ детально верифицируется по всем параметрам (в том числе и путем перекрестного тестирования с аналогичными отечественными и зарубежными программами) и постоянно развивается.

Все программы семейства СТАРТ имеют сертификат Госстандарта России, выданный ООО ЦСПС № РОСС RU. СП15.Н00317 на соответствие СНиП 2.05.06−85, РД 10−249−98, РД 10−400−01, СТО Ростехэкспертиза 10.001−2009, РТМ 38.001−94, СА 03−003−07, СА 03−005−07, ГОСТ 30732–2006, ГОСТ 52857.1−2007, ГОСТ 52857.2−2007, ГОСТ 52857.5−2007).

Некоторые основные пользователи системы СТАРТ

Приведенный список — далеко не полный. В настоящее время СТАРТ эксплуатируется более чем в 700 организациях.

Теплоэнергетика и теплоснабжение: региональные инженерные центры и генерирующие энергетические компании: институт «Теплоэлектропроект», ИЦЭ Урала, ИЦЭ Поволжья, ОАО «Объединение ВНИПИэнергопром», БелНИПИЭнергопром, Атомэнергопроект (Москва), Атомэнергопроект (Нижний Новгород), Зарубежэнергопроект, СибКОТЭС, Сибирский ЭНТЦ, Теплопроект, МОЭК, Мосинжпроект, Корпорация ТВЭЛ-Теплоросс, МосФлоулайн, СПКБ РР ОАО «Мосэнерго», Мостеплоэнерго, Московская теплосетевая компания, ЦНИИЭП жилища, Каналстройпроект и т. д.

Нефтегазовая промышленность, нефте- и газопереработка, нефтехимия: ВНИПИнефть (Москва), Гипрокаучук (Москва), Ленгипрнефтехим (Санкт-Петербург), Самаранефтехимпроект, Сургутнипинефть, Башгипронефтехим (Уфа), Пермьнефтеоргсинтез, Нижнекамскнефтехим, Омскнефтехимпроект, Укрнефтехимпроект, ИркутскНИИхиммаш, РН-СахалинНИПИморнефть, Роснефть-НТЦ, НОРСИ (Нижний Новгород), ИНТЭКО (Уфа), Московский НПЗ, Туапсинский НПЗ, Куйбышевский НПЗ, Тольяттикаучук, Киришский НПЗ, Хабаровский НПЗ, Лукойл-УНП (Ухта), Ачинский НПЗ (Ачинск), ЛУКойл-Ростовнефтехимпроект, Гипрогазоочистка, Гипротюменнефтегаз, Тюменьгипротрубопровод, ТюменНИИгипрогаз, Тюменьнефтегазпроект, ВНИИСТнефтегазпроект (Москва) и т. д.

Химическая промышленность: АКРОН (Новгород Великий), Саянскхимпласт, Кемеровский Азот, Тольятти Азот, ГИАП (Москва), ГИПХ (Санкт-Петербург), Гипросинтез (Волгоград), ВНИИК (Дзержинск), Стерлитамакский НХЗ (Стерлитамак), «АЗОТ» (Березники), Пласполимер (Санкт-Петербург), Гипрокислород, Тулагипрохим и т. д.

Металлургия: Уралгипромез (Екатеринбург), МЕЧЕЛ (Челябинск), Челябгипромез (Челябинск), Гипромез (Магнитогорск), Ижсталь (Ижевск), Ашинский металлургический завод (Аша), Укргипромез (Днепропетровск, Украина), ВАМИ (Санкт- Петербург), УралЭнергочермет (Екатеринбург), РУСАЛ ВАМИ и т. д.

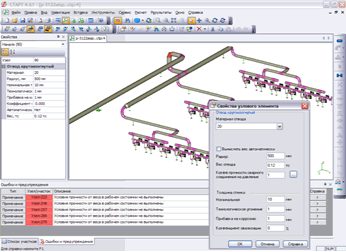

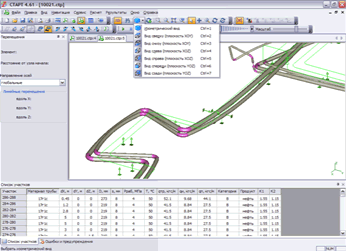

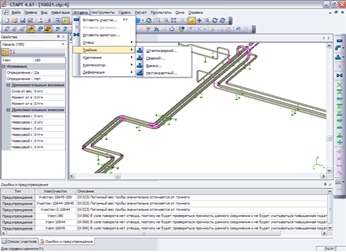

Снимки экрана программ СТАРТ и СТАРТ-Экспресс

Деформированный вид трубопровода при переходе из монтажного в рабочее и из рабочего в холодное состояние Деформированный вид трубопровода при переходе из монтажного в рабочее и из рабочего в холодное состояние Деформированный вид трубопровода при переходе из монтажного в рабочее состояние Деформированный вид трубопровода при переходе из монтажного в рабочее состояние Интерфейс модуля СТАРТ-Элементы. Расчет П-образного компенсатора Интерфейс модуля СТАРТ-Элементы. Расчет П-образного компенсатора

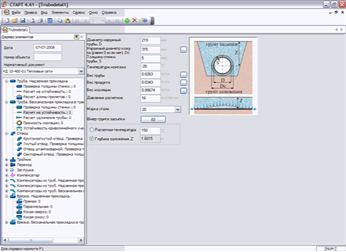

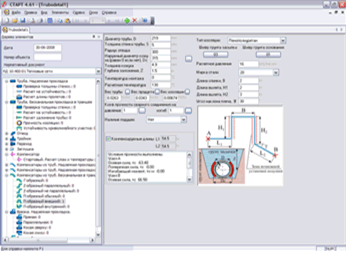

Интерфейс модуля СТАРТ-Элементы. Расчет минимальной глубины заложения трубопровода из условия устойчивости Интерфейс модуля СТАРТ-Элементы. Расчет минимальной глубины заложения трубопровода из условия устойчивости Интерфейс модуля СТАРТ-Элементы. Расчет максимальной глубины заложения трубопровода из условия прочности пенополиуретановой изоляции Интерфейс модуля СТАРТ-Элементы. Расчет максимальной глубины заложения трубопровода из условия прочности пенополиуретановой изоляции Справочная система СТАРТ Справочная система СТАРТ

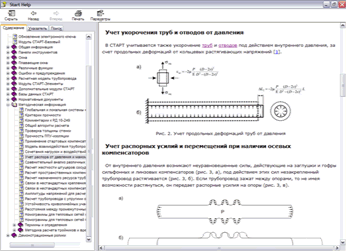

Справочная система СТАРТ Справочная система СТАРТ Общий вид интерфейса СТАРТ Общий вид интерфейса СТАРТ Анализ деформированного состояния трубопровода Анализ деформированного состояния трубопровода
Общий вид интерфейса СТАРТ. Редактирование отвода Общий вид интерфейса СТАРТ. Редактирование отвода Общий вид интерфейса СТАРТ. Напряжения в трубопроводе Общий вид интерфейса СТАРТ. Напряжения в трубопроводе Общий вид интерфейса СТАРТ. Редактирование свойств грунта на участках бесканальной прокладки Общий вид интерфейса СТАРТ. Редактирование свойств грунта на участках бесканальной прокладки
  1. D — наружный диаметр, мм

Версия СТАРТ 4.67 R1, СТАРТ-Лайт 4.67 R1, СТАРТ-Проф 4.67 R1 (28.11.2011)

  • РД 10−249−98: в базу данных добавлены данные для ресурса 400 тыс. часов.
  • СА 03−003−07: учтено изменение № 4 к СА 03−003−07 (2011 г.).
  • СА 03−003−07: исправлена неточность при выводе нагрузок на опоры в состоянии испытаний режима ПДКОН.
  • РД 10−249−98, СА 03−003−07 (высокое давление): исправлена неточность при расчете отводов на давление.
  • СНиП 2.05.06−85: в модуле «СТАРТ-Элементы» при расчете габаритов П-, Г- и Z-образных компенсаторов теперь учитываются напряжения в отводах.
  • В базу данных «Компенсаторы» добавлены характеристики стандартных осевых, угловых и сдвиговых компенсаторов фирмы WITZENMANN.
  • Добавлена возможность задавать связи с зазорами в нестандартных креплениях.
  • Улучшены диалоги задания нестандартных креплений и нестандартных компенсаторов. Фрикционные и фиктивные связи теперь задавать не требуется, они учитываются автоматически.
  • В направляющей опоре добавлена возможность задавать зазоры.
  • Изменена расчетная модель для направляющих опор: 1 — теперь трение учитывается не только по горизонтальной площадке опоры, но и по вертикальной площадке боковых упоров; 2 — при выключении из работы вертикальной связи, боковые связи и трение продолжают работать. В связи с этим для получения идентичных старым версиям результатов расчета при открытии файлов, созданных в СТАРТ 4.66 и ниже, направляющие опоры по желанию пользователя могут быть автоматически преобразованы в нестандартные крепления, повторяющие модель направляющих опор в старых версиях. Второе изменение не имеет обратного хода, при выключении из работы односторонней направляющей опоры результаты расчета в 4.67 всегда будут отличаться от версий 4.66 и ниже.
  • Добавлена новая таблица «Нагрузки на опоры в осях трассы», в которой автоматически формируются нагрузки на опоры вдоль оси трассы, поперек оси трассы и вертикальные. При этом имеется возможность автоматического учета коэффициента 0.8 к нагрузкам на промежуточные опоры слева и справа согласно п. 8.44 СНиП 2.05.06−85, в других документах этот коэффициент можно задать произвольно.
  • Программа переведена на Юникод. Теперь СТАРТ корректно отображается в нерусскоязычных версиях Windows.
  • Добавлена таблица «Нагрузки на промежуточные опоры с двух сторон».
  • Добавлены имена участков.
  • В дерево свойств участков и деталей добавлены параметры Способ прокладки (надземная/бесканальная), Узел и Имя участка.
  • Улучшена функция увеличения вида. Теперь можно выделять прямоугольник с любым соотношением сторон.
  • Выполнены другие исправления и улучшения в графическом окне результатов расчета.
  • Добавлена функция экспорта изображения трубопровода в графический файл (BMP) в произвольном разрешении.
  • Исправлены неточности при расчете на устойчивость криволинейных участков трубопровода. Учтена возможность расчета вогнутой вниз кривой.
  • Исправлена ошибка, возникающая в результатах расчета холодного состояния, когда заданы поддерживающие усилия и податливости для всех пружин.
  • Исправлены неточности в выводе перемещений в панели перемещений.
  • Исправлена неточность при выводе процента изменения нагрузок для пружин при подборе по холодному состоянию.
  • Запрещено редактировать базу по материалам, если единицы измерения для напряжения установлены не МПа.

Версия СТАРТ 4.66 R3, СТАРТ-Лайт 4.66 R3, СТАРТ-Проф 4.66 R3 (20.04.2011)

  • СНиП 2.05.06−85: исправлена неточность при расчете напряжений в тройниках.
  • СНиП 2.05.06−85: исправлена выдача сообщения «Изделие больше, чем примыкающие участки».

Версия СТАРТ 4.66 R2, СТАРТ-Лайт 4.66 R2, СТАРТ-Проф 4.66 R2, СТАРТ-Экспресс 1.36 R2 (11.04.2011)

  • СНиП 2.05.06−85: исправлена неточность при проверке толщины стенки на давление испытаний.
  • СНиП 2.05.06−85: исправлены неточности при выдаче примечаний.
  • СА 03−003−07: исправлено зависание при расчете толщины стенки трубы по модулю «СТАРТ-Элементы».
  • Исправлена неточность при отображении деформированного вида трубопровода с различными компенсаторами.
  • Усилен контроль исходных данных.
  • Устранены прочие незначительные неточности.

Версия СТАРТ 4.66 R1, СТАРТ-Лайт 4.66 R1, СТАРТ-Проф 4.66 R1 (17.02.2011)

  • СНиП 2.05.06−85: добавлена возможность задания балластировочных утяжелителей для расчета балластировки магистральных трубопроводов.
  • СНиП 2.05.06−85: разработана и добавлена методика учета всплытия трубопровода в обводненном грунте (например, в болоте).
  • СНиП 2.05.06−85: в «СТАРТ-Элементы» добавлена возможность учета нагрузок от транспорта, действующих на трубопровод, защемленный в грунте.
  • СНиП 2.05.06−85: добавлена возможность выбора коэффициента надежности к нагрузке по давлению 1.1 или 1.15 согласно таблице 13 (раньше всегда принималось значение 1.1).
  • СНиП 2.05.06−85: добавлена проверка кольцевых напряжений от нормативного давления для предотвращения недопустимых пластических деформаций подземных и наземных (в насыпи) трубопроводов по формуле (30) п. 8.26.
  • СНиП 2.05.06−85: расчет напряжений для подземных трубопроводов теперь автоматически производится от нормативных нагрузок согласно п. 8.26 ф. (29).
  • СНиП 2.05.06−85: расчет напряжений в тройниках и отводах теперь автоматически производится от нормативных нагрузок и в качестве расчетного сопротивления принимается предел текучести согласно п. 8.64.
  • СНиП 2.05.06−85: фибровые эквивалентные напряжения теперь выдаются отдельно для сжатой и растянутой зон поперечного сечения.
  • СНиП 2.05.06−85, РД 10−400−01, СТО 10.001−2009: добавлен учет веса труб и деталей трубопровода, защемленного в грунте.
  • СА 03−003−07: при расчете на высокое давление выводятся все расчетные напряжения в рабочем состоянии для низкотемпературных трубопроводов.
  • РД 10−249−98: для низкотемпературных трубопроводов теперь выводятся все расчетные напряжения в рабочем состоянии.
  • СНиП 2.05.06−85, РД 10−400−01, СТО 10.001−2009: разработана и добавлена методика расчета трубопроводов со скользящими и направляющими опорами в грунте.
  • СТАРТ-Элементы: добавлена возможность подбора габаритов компенсаторов из труб с учетом ограничения по осевой нагрузке на концевые опоры.
  • При выборе опции Заклинена в состоянии при испытаниях в нестандартном креплении раньше упругие опоры превращались в двусторонние связи, а теперь в односторонние, как это делается для пружинных опор и подвесок.
  • Добавлена возможность задания эффективной площади в нестандартных компенсаторах и учета распорных усилий от давления.
  • Выполняется автоматический окончательный расчет трубопровода для учета нелинейных эффектов при подборе пружинных опор и подвесок по холодному состоянию. Теперь нет необходимости производить дополнительный расчет вручную.
  • Добавлена возможность редактирования исходных данных трубопровода, состоящего из нескольких независимых сегментов.
  • При обнаружении невязки в замкнутом контуре появилась возможность выделения контура на схеме для упрощения поиска причины невязки.
  • В осевых компенсаторах добавлена опция Проверка угловых деформаций.
  • Добавлена база данных по осевым, стартовым, угловым и сдвиговым сильфонным компенсаторам компаний ЗАО «Энергомаш (Белгород) — БЗЭМ» и ОАО НПП «Компенсатор» с возможностью автоматического выбора по диаметру, давлению и типу рабочего продукта.
  • Изменена методика контроля перекоса осевых компенсаторов.
  • Добавлена возможность вызова функции вращения модели «как в AutoCAD»: SHIFT+нажать и потянуть колесико мыши.
  • Добавлен контроль: коэффициенты усреднения и релаксации для труб, примыкающих к тройникам, должны быть либо заданы для всех трех труб, либо не заданы для всех трех труб одновременно.
  • Добавлен контроль: коэффициенты трения в связанных фрикционных связях в нестандартном креплении должны быть одинаковыми.
  • Добавлена возможность установки двух врезок на расстоянии до 1 мм для моделирования крестовин.
  • Добавлена возможность удаления сразу нескольких выделенных узлов.
  • Появилась возможность апгрейда предыдущих версий программы СТАРТ. Теперь при установке новой версии не требуется удалять предыдущие версии СТАРТ, установленные в системе ранее.
  • Устранены проблемы, возникавшие при экспорте отчетов в Microsoft Word 2010.
  • Добавлена возможность установки программы СТАРТ с использованием технологии Active Directory, позволяющей удаленно устанавливать программу одновременно на несколько рабочих станций.

Версия СТАРТ 4.65 R2, СТАРТ-Лайт 4.65 R2, СТАРТ-Проф 4.65 R2 (01.10.2010)

  • Исправлены неточности, связанные с заданием геометрии в цилиндрических координатах.
  • Исправлено предупреждение о близком расположении опор (на расстоянии менее 5D).
  • Разрешено ставить врезки на очень близком расстоянии друг от друга (от 1 мм).
  • Исправлена неточность при расчете тройников в вакуумных трубопроводах.

Специальные предложения

Программное обеспечение российских разработчиков для импортозамещения
Программное обеспечение российских разработчиков для импортозамещения
Специалисты CSoft готовы предложить клиентам широкий спектр эффективных решений от отечественных вендоров: Нанософт, CSoft Development, НТП «Трубопровод», SCAD Soft, Фидесис, АСКОН, Топ Системы, ЕВРОСОФТ.
Программа СТАРТ приходит на рынок Китая
Как выглядит Программа СТАРТ приходит на рынок Китая
Китайские инженеры-проектировщики осваивают программу СТАРТ. В ближайшее время ожидается выход обновленной «китайской» версии, выполнен перевод на китайский язык интерфейса, документации и справочной системы.
Проще, удобнее, точнее! На старте -- СТАРТ 4.61
Как выглядит Проще, удобнее, точнее! На старте -- СТАРТ 4.61
Совсем недавно мы рассказывали о большом обновлении семейства программ СТАРТ - версии 4.60. И вот на старте уже новая версия - 4.61. Ее возможностям и посвящена эта статья.
СТАРТ 4.60 - новая версия, новые возможности
Как выглядит СТАРТ 4.60 - новая версия, новые возможности
На сегодня СТАРТ - одна из самых распространенных программ расчета прочности и жесткости трубопроводов различного назначения в России и странах СНГ. Ее используют более 600 организаций, общее число эксплуатирующихся копий превышает 1000. Летом 2007 года выходит новая версия программы...
«СТАРТ-Экспресс» - программа для экспресс-анализа прочности и компенсирующей способности трубопроводов различного назначения
Как выглядит «СТАРТ-Экспресс» - программа для экспресс-анализа прочности и компенсирующей способности трубопроводов различного назначения
Рынок программных продуктов для расчета прочности и жесткости трубопроводов испытывает острый дефицит в так называемых «легких» программах, предназначенных для установки на каждом рабочем месте конструктора трубопроводов. Именно поэтому в практике проектирования трубопроводов до сих пор применяются ручные инструменты полувековой давности: упрощенные критерии, номограммы, таблицы и т.п. Оценка прочности и компенсирующей способности трубопроводов различного назначения реализуется как бы в двух «параллельных» мирах: принятие проектного решения «на глазок» в процессе компоновки трубопроводной трассы и проверка полностью готовой трассы трубопровода на компьютере с помощью современного расчетно-вычислительного комплекса «СТАРТ»... Эта статья посвящена детальному описанию одной из «легких» программ, получившей название «СТАРТ-Экспресс».
Программная система по расчету прочности и жесткости трубопроводов «СТАРТ»
Как выглядит Программная система по расчету прочности и жесткости трубопроводов «СТАРТ»
Программная система по расчету прочности и жесткости трубопроводов "СТАРТ" имеет долгую историю. Первая редакция ПС (тогда она называлась СТ-01) была сдана в промышленную эксплуатацию в 1967 году. Восемь лет система успешно эксплуатировалась на ЭВМ серии "Минск", затем - восемнадцать лет - на ЭВМ серии ЕС, а с 1992 года устанавливается на персональных компьютерах...

Требования к оборудованию и программному обеспечению

  • Процессор Pentium II 233 МГц и выше;
  • Операционная система Windows 2000 / XP / Vista / Windows 7 (русская версия);
  • Internet Explorer версии 5.0 или выше;
  • Оперативная память:
    • минимальная — 64 Мб,
    • рекомендуемая — 256 Мб и более;
  • Объем свободного пространства на жестком диске 100 Мб;
  • Дисплейный адаптер типа VGA или лучше;
  • Цветной дисплей, минимальное разрешение экрана 1024×768;
  • Привод компакт-дисков;
  • Печатающее устройство;
  • Драйвер для ключа электронной защиты (входит в комплект поставки).

Вы можете направить запрос на получение демо-версии специалистам Группы компаний CSoft

позвонив по телефонам: +7 (495) 913-2222, +7 (495) 980-6445
отправив запрос на e-mail: tech@csoft.ru
обратившись в одно из наших отделений: посмотреть адреса и телефоны отделений

Или заполнить форму

Данные о вас и вашей организации

для получения ссылки на скачивание и подробностей работы демо-версии

с кодом города

Вы можете получить дополнительную информацию у специалистов Группы компаний CSoft

позвонив по телефонам: +7 (495) 913-2222, +7 (495) 980-6445
отправив запрос на e-mail: tech@csoft.ru
обратившись в одно из наших отделений: посмотреть адреса и телефоны отделений

Или заполнив форму



с кодом города

Авторизованный дилер CSD по программному обеспечению НТП Трубопровод

Авторизованный дилер CSD по программному обеспечению НТП Трубопровод Авторизованный дилер CSD по программному обеспечению НТП Трубопровод

Сертификат соответствия ГОСТ Р № РОСС RU. СП15.H00928

Сертификат соответствия ГОСТ Р № РОСС RU.СП15.H00928 Сертификат соответствия ГОСТ Р № РОСС RU. СП15.H00928

Специальные предложения

Новости и пресс-релизы
