PLAXIS

Производитель: PLAXIS BV.

Внимание! Этот программный продукт возможно больше не поставляется.

Программа Plaxis создана как практическое средство расчета для инженеров-геотехников, которые не обязательно являются специалистами в методах численного анализа.
Расчетный комплекс Plaxis предназначен для решения сложных геотехнических задач на этапах строительства, эксплуатации и реконструкции сооружения.

Программа находит применение во всех видах традиционной геотехнической инженерии: она используется при проектировании дамб и водохранилищ, сооружении фундаментов и оснований, насыпей, котлованов и подпорных стенок, укреплении откосов, расширении дорог, перемещении плотин, решении вопросов инфильтрации (просачивания), проектировании тоннелей, проходческих щитов, станций метро.

Дополнительные модули

  • Plaxis Dynamics — анализ воздействия на грунты вибраций, причиной которых служат забивка свай, дорожное движение, землетрясение и т.д.

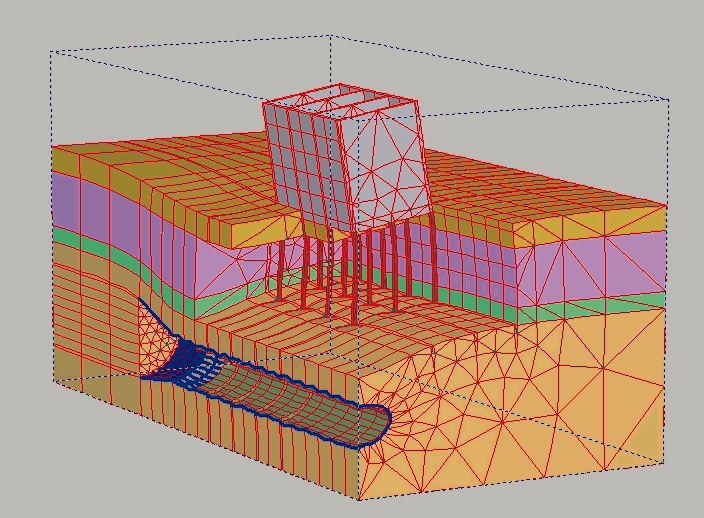

  • Plaxis 3D tunnel — трехмерный анализ деформаций и устойчивости при проектировании тоннелей, сооружаемых как щитовым способом, так и с использованием тоннельной оболочки.
  • PlaxFlow — фильтрационный расчет насыщенных и ненасыщенных водой грунтовых массивов в условиях плоской задачи методом конечных элементов.
  • Plaxis 3D Foundation — анализ напряженно-деформированного состояния системы «основание-фундамент-сооружение» в условиях трехмерной (пространственной) задачи.

Основные возможности

  • Создание расчетных схем в режиме черчения cad с учетом неоднородности строения грунтового основания, геометрии сооружения, действующих нагрузок и граничных условий.
  • Выполнение автоматической разбивки расчетной области на конечные элементы высокого порядка (6- или 15-узловые треугольные элементы) с возможностью общего и локального измельчения сетки.
  • Моделирование этапов строительства, темпов возведения, условий работы конструкции и грунтового основания.
  • Моделирование строительных конструкций набором готовых специальных элементов: плитных элементов для моделирования гибких плоских конструкций; стержневых элементов для моделирования анкеров, распорок, стоек, раскосов; элементов обделки туннелей кругового и некругового сечения; тонких плоских элементов для моделирования геотекстиля, геосеток.
  • Моделирование грунтов с применением моделей, апробированных в современных геотехнических расчетах (упругопластическая модель Кулона-Мора, модель слабого грунта типа cam-clay, реологическая модель с учетом ползучести грунта, упругопластическая модель упрочняющегося грунта, упругопластическая модель анизотропного скального грунта).
  • Создание оперативных баз данных по физико-механическим характеристикам грунтов и конструкционных материалов, использованных в проектах.
  • Расчет напряжений и деформаций в элементах системы «основание-фундамент-сооружение».
  • Расчет начального напряженного состояния грунтового массива с учетом процесса его формирования.
  • Расчет несущей способности грунтовых оснований и устойчивости грунтовых сооружений (плотин, насыпей).
  • Расчет избыточного порового давления в процессе консолидации водонасыщенных глинистых грунтов.
  • Расчет напорной и безнапорной фильтрации при установившемся и неустановившемся режиме.
  • Оперативный визуальный анализ развития напряженного и деформированного состояний в любом элементе расчетной схемы (конструкция, грунт) на любом этапе расчетов с помощью графических материалов (таблицы, эпюры, изолинии, графики, анимационное представление).
PLAXIS: геотехнические расчеты в строительстве
Как выглядит PLAXIS: геотехнические расчеты в строительстве
Проектирование инженерных объектов в любой области современного строительства связано с проблемой взаимодействия конструкций с грунтом на стадиях строительства и эксплуатации. Одним из наиболее популярных программных средств, используемых при выполнении сложных геотехнических расчетов, является комплекс PLAXIS.
Проектирование шламохранилищ: AutoCAD Civil 3D + PLAXIS + Carlson Geology
Как выглядит Проектирование шламохранилищ: AutoCAD Civil 3D + PLAXIS + Carlson Geology
По ходу разработки технологий проектирования типовых объектов создается набор решений, обеспечивающих реальный рост производительности при использовании новых программных инструментов. Немаловажно и другое: таким образом можно оформить и передать знания и практический опыт. В статье рассматриваются этапы проектирования шламохранилища (специального гидротехнического сооружения для складирования жидких отходов производства) с использованием программ Carlson Geology, PLAXIS, AutoCAD Civil 3D, положенных в основу типовой технологии.
PLAXIS - расчет деформаций фундамента здания, возводимого на загипсованном грунте
Как выглядит PLAXIS - расчет деформаций фундамента здания, возводимого на загипсованном грунте
Строительство новых зданий и сооружений на территориях, где распространены слабые грунты (просадочные, загипсованные, заторфованные, набухающие и т.д.), требует особо тщательного и научно обоснованного подхода к проектированию и расчету той части этих сооружений, которые связаны с геотехнической инженерией. При устройстве фундамента на таких грунтах необходимы специальные меры, обеспечивающие устойчивость здания как при его строительстве, так и при эксплуатации. Кроме того, учет сложности напластования грунтового массива, изменение гидрологических условий и применение различных конструкционных материалов на этапе проектирования позволяют существенно снизить окончательную стоимость объекта. Ниже мы рассмотрим способы применения программы PLAXIS при расчете деформации фундамента здания, возводимого на загипсованном грунте.
PLAXIS: оперативность проектирования геотехнических сооружений
Как выглядит PLAXIS: оперативность проектирования геотехнических сооружений
Окончательный вариант проекта сооружения принимается, как известно, в результате технико-экономического сравнения альтернативных проектов, различающихся конструкцией сооружения и его элементов, используемыми материалами, технологией возведения и режимами эксплуатации строительного объекта. Для таких комплексных многофакторных задач существенное значение приобретает оперативность их решения... Именно с таких позиций рассматривается и оценивается в этой статье использование расчетного комплекса PLAXIS, представляющего собой целевой пакет геотехнических программ для конечно-элементного анализа напряженно-деформированного состояния системы «основание-сооружение».
PLAXIS - геотехнические расчеты в дорожном строительстве
Как выглядит PLAXIS - геотехнические расчеты в дорожном строительстве
Объекты дорожного строительства являются сложными инженерными сооружениями, поведение которых в значительной степени определяется свойствами грунтов, в которых производится строительство, технологией возведения этих объектов и многими другими обстоятельствами. Ниже на примере двух реальных объектов - набережной с дорожным полотном и железнодорожной насыпи, армируемой геотекстилем, - мы рассмотрим опыт применения программы PLAXIS при проектировании объектов дорожного строительства.
PLAXIS: анализ аварийных ситуаций
Как выглядит PLAXIS: анализ аварийных ситуаций
В предыдущем номере журнала на ряде примеров были рассмотрены некоторые возможности программы PLAXIS, предназначенной для конечно-элементного анализа устойчивости конструкций в проектах, связанных с геотехнической инженерией. А одним из мотивов написания этой статьи стали последние события: обрушения зданий, катастрофические последствия наводнений. Мы рассмотрим примеры расчета и анализа возводимых конструкций на предмет возникновения аварийной ситуации и возможных путей ее предотвращения. Примеры носят схематический характер и не имеют прямой связи с реальными проектами.
PLAXIS - инструмент инженера-геотехника. Примеры расчетов
Как выглядит PLAXIS - инструмент инженера-геотехника. Примеры расчетов
В статье «PLAXIS - геотехнические расчеты» (CADmaster №1.2002) отражены основные функциональные возможности программы, но не затрагивались вопросы практического применения. Учитывая, что специалистов в области геотехнической инженерии интересует прежде всего практика, рассмотрим примеры расчетов для реальных конструкций.
PLAXIS - геотехнические расчеты
Как выглядит PLAXIS - геотехнические расчеты
Инженерный анализ - завершающий этап любого строительного проекта, определяющий надежность и качество возводимого объекта. Рынок программ для инженерных расчетов предлагает достаточно много как российских, так и зарубежных разработок, позволяющих с высокой степенью достоверности выполнять расчеты несущих конструкций в их надземной части. К сожалению, куда меньше освоена область связанных с геотехнической инженерией расчетов, в основу которых положены процессы моделирования грунтов, взаимодействия между конструкциями и грунтами. Качественных, понятных и удобных программ для профессионалов здесь пока немного. Эта статья представляет собой краткий обзор комплекса программ компании PLAXIS BV, предназначенных для выполнения конечно-элементного анализа деформаций и устойчивости конструкций в проектах, связанных с геотехнической инженерией.
