COPRA MetalBender

Производитель: data M Sheet Metal Solutions GmbH.
Совместное использование: Autodesk AutoCAD, Autodesk Inventor.
Официальный сайт: www.datam.de
Copra MetalBender — специализированный набор программных модулей, реализованных в виде приложений к AutoCAD, Autodesk Mechanical Desktop, Autodesk Inventor для проектирования изделий из листового материала.

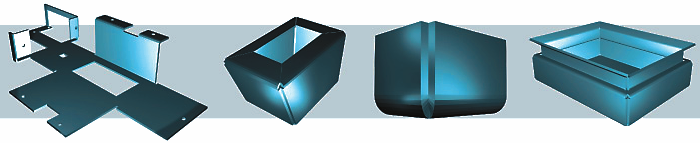

Изготовление деталей из листового металла последовательным нанесением сгибов, отбортовок и других конструктивных элементов без пластической деформации материала широко применяется в различных отраслях машиностроения. Грамотно спроектированное изделие из листа имеет при достаточной прочности хорошую весовую эффективность; с использованием средств оптимизации раскроя разверток и заготовок достигается высокий коэффициент использования материала (КИМ). При этом назначение изделий может быть самым различным: от декоративных корпусов или кожухов электрических приборов до несущих, силовых элементов конструкции планера самолета.

Для Autodesk Inventor компания data m Software gmbh разработала два модуля серии Copra MetalBender: Copra MetalBender td (transitions and ducts)-i и Copra MetalBender Analyser-I, которые значительно расширяют и дополняют возможности Inventor в области тонколистового проектирования.

  • Copra MetalBender TD-I — проектирование и построение разверток сложных переходов и каналов.
  • Copra MetalBender Analyser-I — расчет разверток моделей, созданных в Inventor.

Эти модули включены в пакет Copra MetalBender for Inventor. Поскольку в основе режима тонколистового проектирования Autodesk Inventor лежит технология, предоставленная компанией data m Software gmbh, приложения Copra MetalBender TD-I и Copra MetalBender Analyser-I обеспечивают стопроцентную интеграцию в среду и встроенную систему управления проектом Autodesk Inventor. Проектировщик работает фактически в одном пакете и использует единую технологию работы.

Компания CSoft обладает статусом Центра Компетенции (Center of Competence) на территории стран СНГ. Это позволяет нашей компании не только осуществлять продажи, обучение, техническое сопровождение, но и выполнять проекты по анализу и оптимизации существующих калибровок валков с помощью программного обеспечения компании data M Sheet Metal Solutions GmbH.

Получить подробную информацию о ценах, а также приобрести программное обеспечение от компании «data M Sheet Metal Solutions GmbH» вы можете по e-mail или по телефону +7 (495) 913-2222.

Copra MetalBender Desktop

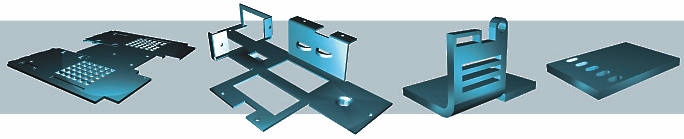

Этот пакет позволяет выполнять полностью параметрическое проектирование деталей из листового материала в среде Autodesk Mechanical Desktop. Добавление в твердотельную модель таких специфических примитивов, как фланец, сгиб, отбортовка, высечка, ничем не отличается от нанесения стандартных фасок, скруглений. Для более эффективной работы имеется возможность создания собственных библиотек высечных контуров, сложных профилированных сгибов и отбортовок. Параметры всех элементов сводятся в таблицу Microsoft Excel и могут быть изменены или связаны различными соотношениями, что позволит быстро моделировать различные варианты изделия.

Copra MetalBender desktop включает возможности следующих модулей:

  • Copra MetalBender 3D;
  • Copra MetalBender 2D;
  • Copra MetalBender Solver.

Copra MetalBender 3D

Copra MetalBender 3D включает возможности следующих модулей:

  • Copra MetalBender 2D;
  • Copra MetalBender Solver.

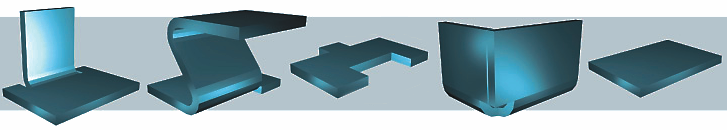

Используя ядро геометрического моделирования acis AutoCAD или Mechanical Desktop, Copra MetalBender 3D позволяет проектировать трехмерные изделия из листового материала без построения параметрической модели. Фланцы различных типов могут быть нанесены со скругленным сгибом или с острой кромкой, с фигурным вырезом или без него. На этапе выбора характерных параметров сгиба функция предварительного просмотра дает возможность избежать взаимопересечений. Для формирования особо сложных сгибов возможна конвертация предварительно построенных произвольных 2d-контуров в трехмерную модель. Различные чертежные проекции с автоматической расстановкой размеров на типовые элементы могут быть получены по 3D-модели.

Copra MetalBender 2D

Основное назначение этого модуля — проектирование плоских сечений разворачиваемых деталей. Для любого профиля (его контур может быть построен с применением специализированного инструмента) Copra MetalBender 2d формирует листовую развертку с указанием углов обратного пружинения, рассчитанных по выбранной теории упругости, и, при необходимости, трехмерную модель конструкции, форма которой определяется проектируемым сечением. Для построенных профилей моделируется последовательность нанесения сгибов, которая наглядно показывает процесс превращения листовой заготовки в проектируемое изделие и позволяет оценить правильность выбранных переходов. Хотя модуль и называется Copra MetalBender 2d, работой с плоскими сечениями его функциональность не ограничивается. По минимальному набору исходной информации, представленной в виде плоских сечений отбортовок, фланцев, формы основания, пакет в считаные секунды формирует пространственную 3D-модель изделия и построенную по всем правилам развертку с учетом углов обратного пружинения!

Copra MetalBender Solver

Copra MetalBender Solver — удобный инструмент для построения разверток по твердотельным моделям, созданным в AutoCAD или Mechanical Desktop. Вычисление развертки производится по нейтральной линии, по внутренней или наружной стороне детали. Нейтральная линия может быть построена по стандарту din 6935, по таблице экспериментальных значений в зависимости от свойств материала. Для каждой детали создается файл протокола с информацией о количестве сгибов, величине пружинения по каждому сгибу, габаритах развертки. При построении развертки Copra MetalBender Solver учитывает технологические особенности изготовления детали на конкретном оборудовании. Например, при раскрое детали на машине лазерной резки сложные контуры будут заменены сопряженными окружностями, что позволит избежать линейной интерполяции. Возможно получение управляющих программ для нескольких типов оборудования.

Copra MetalBender hvac

hvac — heating, ventilation, airconditioning. Copra MetalBender hvac — программный продукт для проектирования каналов воздуховодов, сочленений трубопроводов и т.п. Включает параметрические 3D-библиотеки разверток для соединений типа цилиндр/цилиндр, цилиндр/конус и т.д. Если в предлагаемых библиотеках нет необходимых моделей, Copra MetalBender hvac построит развертку по AutoCAD 3D Solid.

Copra MetalBender for Inventor

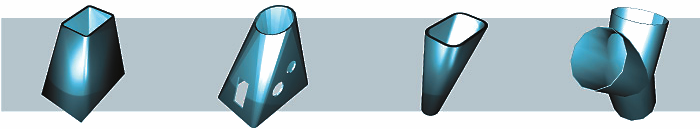

Copra MetalBender for Inventor — система проектирования и развертки сложных переходов с сечения на сечение, используемых в реальном производстве изделий из тонколистового материала. Система позволяет формировать тонколистовые модели, используя инструменты проектирования, вошедшие в Autodesk Inventor, и дополняя их созданием переходов вида круг/круг, круг/прямоугольник и др.
Сформированная модель может редактироваться стандартными средствами Autodesk Inventor. Кроме того, специальная подсистема sheetmetal lofting обеспечивает построение переходов из комбинаций полилиний, многоугольников, окружностей и эллипсов, что незаменимо при проектировании систем вентиляции, кондиционирования, отопления и т.д. По готовой модели автоматически формируется развертка. Могут использоваться различные алгоритмы расчета: по методу нейтральной линии, стандарту din, таблицам коэффициентов. Развертка строится с учетом обратного пружинения материала и может быть оптимизирована для технологического процесса гибки: предусмотрено создание угловых высечек различной конфигурации, автоматическое сокращение количества точек пересечения кривых, сглаживание и корректировка развертки. Система позволяет разворачивать цилиндрические и конические переходы, а также модели с нулевым радиусом гиба.

Результаты работы могут быть сохранены в чертеже Inventor или в файле dxf для изготовления детали на станках с ЧПУ.

Будущее в области контроля геометрии гнутых профилей
Как выглядит Будущее в области контроля геометрии гнутых профилей
Компания data M SMS GmbH запатентовала и запустила в производство сканер COPRA ProfileScan Desktop. Это оборудование, являющееся первым в мире вращательным лазерным контрольным устройством, позволяет снизить затраты времени и средств, связанные с определением геометрии простых и сложных сечений.
Copra MetalBender - не стоит прогибаться под изменчивый мир...
Как выглядит Copra MetalBender - не стоит прогибаться под изменчивый мир...
Изготовление деталей из листового металла последовательным нанесением сгибов, отбортовок и других конструктивных элементов без пластической деформации материала широко применяется в различных отраслях машиностроения. Грамотно спроектированное изделие из листа имеет при достаточной прочности хорошую весовую эффективность (что особенно важно в авиастроении); с использованием средств оптимизации раскроя разверток и заготовок достигается высокий коэффициент использования материала (КИМ). При этом назначение изделий может быть самым различным: от декоративных корпусов или кожухов электрических приборов до несущих, силовых элементов конструкции планера самолета.

COPRA MetalBender (AutoCAD)

Для 32-разрядного варианта

  • Операционная система: Microsoft Windows 7 Enterprise, Ultimate, Professional или Home Premium; Microsoft Windows Vista Enterprise, Business, Ultimate или Home Premium (SP2 или выше); Microsoft Windows XP Professional или Home Edition (пакет обновления SP3 или выше).
  • Для Windows Vista и Windows 7: двухъядерный процессор Intel Pentium 4 или AMD Athlon с тактовой частотой 3 ГГц или выше, поддерживающий технологию SSE2. Для Windows XP: двухъядерный процессор Intel Pentium 4 или AMD Athlon с тактовой частотой 1,6 ГГц или выше, поддерживающий технологию SSE2.
  • 2 Гб оперативной памяти.
  • 2 Гб на жестком диске для установки.
  • Поддержка экранного разрешения 1024×768 и режима True Color.
  • Браузер Microsoft Internet Explorer 7.0 или выше.

Для 64-разрядного варианта

  • Операционная система: Microsoft Windows 7 Enterprise, Ultimate, Professional или Home Premium; Microsoft Windows Vista Enterprise, Business, Ultimate или Home Premium (SP2 или выше); Microsoft Windows XP Professional (SP2 или выше).
  • Процессор AMD Athlon 64, AMD Opteron, Intel Xeon с поддержкой Intel EM64T или Intel Pentium 4 с поддержкой Intel EM64T (все — с поддержкой технологии SSE2).
  • 2 Гб оперативной памяти.
  • 2 Гб на жестком диске для установки.
  • Поддержка экранного разрешения 1024×768 и режима True Color.
  • Браузер Internet Explorer 7.0 или выше.

COPRA MetalBender (Inventor)

  • Операционная система: Microsoft Windows 7 (32- или 64-разрядный вариант) Home Premium, Professional, Ultimate/Enterprise, либо Microsoft Windows Vista (32- или 64-разрядный вариант) Home Basic, Home Premium, Business, Enterprise или Ultimate, либо Microsoft Windows XP Professional (SP3) или Professional x64 Edition (SP2).
  • Процессор Intel Pentium 4 с тактовой частотой 2 ГГц или выше, Intel Xeon, Intel Core, AMD Athlon 64 или AMD Opteron либо более новый.
  • Не менее 2 Гб оперативной памяти.
  • Графический адаптер, поддерживающий Microsoft Direct3D 10 или Direct3D 9.
  • Привод DVD-ROM.
  • Устройство указания, совместимое с Microsoft Mouse.
  • Монитор с разрешением 1280×1024 или выше.
  • Соединение с сетью Интернет для загрузки файлов и доступа к службе Subscription Aware.
  • Adobe Flash Player 10.
  • Браузер Microsoft Internet Explorer — от 6.x до 8.х.
  • Microsoft Excel версии от 2003 до 2007 для параметрических компонентов, пользовательской резьбы, а также для создания проектов на основе электронных таблиц.
  • Microsoft .Net Framework 4.0.
