Bentley PowerCivil v8i

Производитель: Bentley.
Совместное использование: Bentley MicroStation.
Официальный сайт: www.bentley.com
Bentley PowerCivil for Russia представляет собой эффективное программное решение компании Bentley Systems, предназначенное для проектирования генпланов, дорог и подземных коммуникаций.

Bentley PowerCivil for Russia, как и все продукты Civil Engineering от Bentley, представляет собой программу для 3D-проектирования. Эта прикладная программа предоставляет инженеру все необходимое при проектировании дорог. Используемая САПР-платформа обеспечивает возможность без каких бы то ни было затруднений работать с графическими форматами DWG и DGN.

Возможности проектирования

  • Проектирование дорог различных категорий.
  • Проектирование трасс.
  • Проектирование развязок.
  • Цифровая объектно-ориентированная модель местности.
  • Проектирование подземных сооружений, полигонов для хранения отходов.
  • Продольные и поперечные сечения.
  • Интерактивные профили регулировки.
  • Интерактивное создание откосов.
  • Расчет поперечных уклонов.
  • Реконструкция улиц.
  • Реконструкция и расширение дорог.
  • Количественные расчеты.
  • Планирование земельных участков.
  • Обмен данными с другими системами.
  • Расчеты при прокладке трасс.
  • Создание комплекта планов вдоль участков планирования.
  • Поддержка российских и международных стандартов REB, RAS-K, RAS-L, RAS-Q, RSTO 01, GEAB, OKSTRA, СНиП, СТН, ГОСТ.
  • Динамичное объектно-ориентированное проектирование кольцевого движения с помощью Civil-Enhancement.

Компания CSoft занимается продажей и внедрением программного обеспечения на уровне торгового партнера Bentley Systems Inc.

Получить подробную информацию о ценах, а также приобрести программное обеспечение от компании «Bentley Systems Inc.» вы можете по e-mail или по телефону +7 (495) 913-2222.

Импорт данных

Учет и обработка исходных данных способны обеспечить существенную экономию времени и средств, поэтому разработчики Bentley PowerCivil for Russia приложили все усилия, чтобы импорт данных был простым и осуществлялся без потерь. В программе предусмотрена возможность импорта данных о местности практически из любого источника. Какой бы файл вы ни использовали — САПР или ASCII, — Bentley PowerCivil for Russia будет вам очень полезна вам при создании моделей местности и трасс. При работе с ASCII-файлами простые функции и программа-помощник для импорта текстовых данных позволят быстро определить и сохранить в различных форматах данные для импорта координат, геометрии осей и объектов ЦММ. А преобразовать в координаты, данные геометрии осей и объекты ЦММ вы сможете даже графические элементы САПР.

Прокладка трасс

Bentley PowerCivil for Russia обеспечивает пользователя высокоэффективными методами расчета геометрии трассы с интерактивной графической системой обратной связи.

Благодаря множеству геометрических команд существует возможность создавать различные сценарии выполнения проекта и быстро находить нужные решения.

Команды для геодезических расчетов упрощают работу при изменении координат и при определении точек пересечения осей. Наборы геометрических данных несложно трансформировать, комбинировать, копировать и переименовывать.

Таким образом, с помощью автоматизированных команд очень быстро формируются трассы сложных очертаний, геометрия для въездов и выездов, перекрестки, системы кольцевого движения и границы застроек. Оси создаются автоматически, поэтому после их привязки друг к другу можно в графическом виде представить крайние, базовые, осевые линии и расстояния.

Комплексная прокладка линий на выбранной вами геодезической базе, топографической карте или другом картографическом материале выполняется просто и в интерактивном режиме. Благодаря гибридной обработке картографических данных и данных о трассе информация для планирования проекта доступна с одного взгляда.

Многочисленные функции для размещения элементов на топографическом плане помогают проектировщику при разработке геометрии трасс с учетом обязательных точек и определенных критериев проектирования. Для оформления карты местности и высотного плана Bentley PowerCivil for Russia предлагает использовать методы с определением элементов и касательного сечения, а также регрессионный анализ.

В комплект поставки Bentley PowerCivil for Russia также входят специальные функции для проектирования земельных участков, с помощью которых, основываясь на размерах площади или фасадных линий, вы быстро и эффективно рассчитаете и разобьете на мелкие участки большие территории, предназначенные для продажи. Возможно и определение площади.

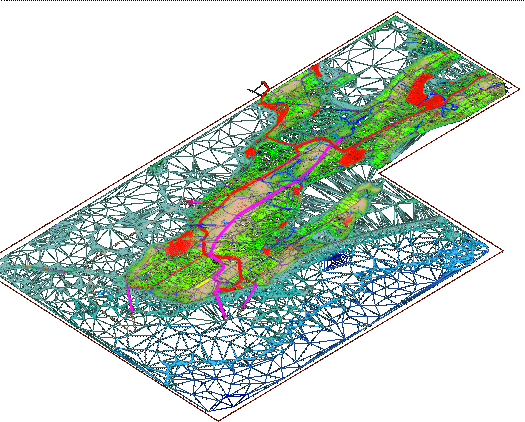

Объектно-ориентированная цифровая модель местности

Объектно-ориентированная цифровая модель местности (ЦММ) с неограниченным числом точек обеспечивает гибкость работы, отвечающую самым высоким требованиям. Каждый объект ЦММ является, так сказать, «белым» независимо от того, имеются ли внешняя граница, произвольная точка, горизонталь или структурная линия. Объекты надписываются и снабжаются символами на основании описания объекта, заданного пользователем. Представление объектов в соответствии с описанием всегда одинаково. В ЦММ можно добавлять объекты (например, подземные инженерные сети или защитные барьеры), и это никак не отразится на модели поверхности. Они просто исключаются из триангуляции и сохраняются только в модели. Поскольку изображение объекта является повторяемым, то для надлежащего представления объектов вам больше не нужно полагаться на файл САПР. Наборы объектов и выборки данных, основанные на языке XML, предоставляют необходимые для составления сметы данные, которые под кодовыми номерами можно экспортировать в программу AVA. В Bentley PowerCivil for Russia реализовано большое количество вспомогательных средств обработки и изменения объектов ЦММ. Соответствующие изменения автоматически сохраняются в базе данных и обновляются при триангуляции. Отображение и маркировка объектов ЦММ в продольном и поперечном сечении происходят автоматически, не требуя от пользователя каких бы то ни было дополнительных действий.

Цифровая модель Power Civil
Цифровая модель Power Civil

Динамическое проектирование дорог в соответствии со СНиП и ГОСТ

Инструменты Bentley PowerCivil for Russia помогут при анализе данных и проектировании дорог. Они ускорят и упростят поиск оптимальных решений, а значит сэкономят ваши время и средства. Так, например, можно использовать и изменять многочисленные библиотеки профилей, входящие в комплект поставки. Можно добавлять новые профили, вставлять их в программную среду из других библиотек или из графика. С помощью таблиц насыпи, выемки и материалов можно определить специальные условия насыпи и выемки. Таблицы решений на основе установленных проектных параметров также позволяют автоматически моделировать особые условия — например, подпорные стены и котлованы. С помощью интерактивных графических записей можно использовать различные гибкие профили для моделирования простых или сложных дорог в пределах трассы, включая расчет поперечного уклона. При разработке различных вариантов насыпи и выемки с использованием одного и того же профиля можно создавать самые разнообразные ситуации со скатами. При этом контроль выполнения проекта обеспечит строгое соответствие модели стандартам.

Продольное и поперечное сечение

Продольные и поперечные сечения можно создавать просто вдоль трассы, графического элемента или в любых установленных точках. Bentley PowerCivil for Russia предоставляет оптимальные инструменты создания, обработки и маркировки продольных и поперечных сечений. К многочисленным опциям отображения относятся полосы поперечного уклона, повороты и подъемы, а также другие проектные данные.

Поперечные сечения можно получить в любых позициях чертежа по пикетам, отдельным точкам или пользовательским критериям. Они представляются в рамках набора поперечных сечений. С помощью автоматизированной функции представления их можно быстро и последовательно проверить и изменить. Любое изменение передается в модель, которая автоматически обновляется. Например, при изменении поверхности территории вы просто используете команду Обновить поперечное сечение. Таким образом, отпадает необходимость в утомительных манипуляциях с графикой и надписями.

Расчет объемов

Bentley PowerCivil for Russia предлагает множество методов расчета объемов между цифровыми моделями местности.

В методы расчета призм, квадратов и поперечных сечений входят формулы, которые помогут вам при расчете соответствующих объемов. Требования к проектам реализуются быстро и точно.

Автоматически рассчитываются массы грунта при засыпке и выемке с учетом факторов разрыхления. При необходимости можно создать диаграмму выборки по массе для оптимизации процесса транспортировки материала. Выборки по массе можно выводить в соответствии с действующими стандартами — даже в виде типов данных.

Окончательное оформление проекта и представление

Bentley PowerCivil for Russia предоставляет пользователю инструменты, с помощью которых можно с минимальными затратами и в соответствии с масштабом создавать планы местности, чертежи продольных и поперечных сечений. Интеллектуальные функции компоновки листов позволяют выполнять автоматический вывод проектов на плоттер или принтер. Последующие обновления проекта автоматически отображаются на листе с соответствующим чертежом.

Благодаря использованию современного языка XML программа позволяет формировать выборки данных любого типа. Выборки по геометрии, поперечным и продольным профилям, площади и массе можно создавать на основе установленных требований. Возможна адаптация стандартных выборок к индивидуальным требованиям пользователя.

Интеграция

Прикладные программы Bentley для планирования землемерных работ, железнодорожных путей, улиц, подземного строительства и строительства каналов и проектирования канализации входят в число интегрированных друг с другом программных продуктов, использующих одинаковые методы расчета цифровых моделей местности и геометрических данных. В PowerCivil for Russia можно интегрировать PojectWise — решение Bentley для управления проектами.

Помимо PowerCivil Russia, компания Bentley предлагает решения для геодезической съемки (Bentley InRoads Survey или Bentley PowerSurvey), строительства железнодорожных путей (Bentley Rail Track), проектирования каналов и канализации (Bentley InRoads Storm & Sanitary).

Между прикладными программами возможен непосредственный обмен всеми проектными данными. Их совместное использование в рабочем процессе ничем не нарушит целостности этого процесса.
