AutoCAD 2008

Производитель: Autodesk.
Область применения: .

В связи с расторжением партнерских отношений с Autodesk компания «СиСофт» не поставляет программный продукт AutoCAD Design Suite Ultimate.

В качестве графической платформы компания «СиСофт» предлагает обратить внимание на отечественную разработку компании «Нанософт» – nanoCAD.

nanoCAD – российская универсальная САПР-платформа, содержащая все необходимые инструменты базового проектирования, выпуска чертежей и разработки приложений с помощью открытого API. Благодаря знакомому интерфейсу, непосредственной поддержке формата *.dwg и расширяемости является альтернативой №1 при переходе на новые базовые решения.

Рекомендуем обратить внимание на разработку компании Bentley Systems - MicroStation V8i.

MicroStation V8i – программный продукт для автоматизированного проектирования и информационного моделирования в области архитектуры, проектирования, строительства и эксплуатации, обеспечивающий полную совместимость с форматом *.dwg. На современном рынке программных продуктов MicroStation является одной из наиболее мощных систем, которая включает в себя полный набор инструментальных средств для 2D/3D геометрического моделирования, черчения, управления проектными данными и визуализации трехмерных сцен. MicroStation позволяет производить импорт и анализ данных лазерного сканирования.

Как выглядит AutoCAD 2008
Как выглядит AutoCAD 2008
AutoCAD - самая популярная в мире среда автоматизированного проектирования, избранная многими разработчиками в качестве базовой графической платформы для создания машиностроительных, архитектурных, строительных, геодезических программ и систем инженерного анализа.

Версии: Autodesk AutoCAD 2014, AutoCAD 2013, AutoCAD 2012, AutoCAD 2011, AutoCAD 2010, AutoCAD 2009, AutoCAD 2008.

AutoCAD - разработка компании Autodesk - самая распространенная САПР, функционирующая в среде ms Windows.
AutoCAD - это традиционные, проверенные временем инструменты инженерной графики, трехмерного моделирования и визуализации, постоянно дополняемые новыми возможностями. Платформа AutoCAD обеспечивает впечатляющее повышение производительности труда в любой области деятельности, связанной с точным графическим представлением результатов, - от астрономических наблюдений до раскроя одежды. Функционал AutoCAD дополняют более 5000 специализированных программ-приложений для самых разнообразных отраслей.

AutoCAD - единая платформа для проектирования

AutoCAD - это рабочий инструмент повседневного использования на каждом рабочем месте проектировщика.

Сотни миллионов специалистов во всем мире ежедневно создают в AutoCAD электронные документы или используют AutoCAD в качестве платформы для более специализированных приложений и настроек. В течение 35 лет AutoCAD эволюционировал от простейшего помощника при выполнении чертежей до мощной графической операционной платформы, потенциально объединяющей все этапы работы над проектом: разработку концепций, выполнение геометрических построений и расчетов, работу с атрибутами и базами данных, взаимодействие с многочисленными Windows-приложениями, оформление рабочей документации, презентацию решений, подготовку макета для печати, управление структурой электронного проекта, а также инструментарий для создания программных приложений.

Любой метод работы над проектом легко реализуется в среде AutoCAD. Выполняете ли вы схемы и чертежи, создаете ли сложную трехмерную модель, формируете табличный отчет или спецификацию - работа выполняется в AutoCAD качественно и в кратчайшие сроки. Графические стандарты AutoCAD - единственные действительно ставшие мировыми промышленными стандартами САПР. Они используются в десятках миллиардов технических документов по всему миру.

На протяжении многих лет разработчики совершенствуют AutoCAD с учетом потребностей специалистов различного профиля, делая продукт всё более гибким и удобным в использовании. Новые версии AutoCAD не просто обеспечивают проектировщика инструментами для черчения - они позволяют ему творить, используя все возможности работы с двумерной графикой и моделирования в виртуальном трехмерном пространстве.

Как сейчас устроен AutoCAD?

Основу продукта составляет совершенная система создания различных двумерных графических объектов-примитивов и управления такими объектами: линиями, размерами, текстами, штриховками и т.д. В AutoCAD также имеются развитые возможности создания и управления трехмерными объектами: элементарными формами, поверхностями различных типов и т.д.

Все объекты существуют в едином виртуальном трехмерном пространстве с координатами x, y, z. Проектировщик-пользователь самостоятельно выбирает вид, проекцию, характер представления созданных объектов.

Важным достоинством AutoCAD является наличие множества способов и инструментов решения одной и той же задачи. Это придает программе необходимую гибкость.

Сложные типы объектов и разнообразные действия с ними определяются специальными подгружаемыми программными модулями (arx-файлами, lisp-файлами).

При решении проектных задач требуется показ объектов в различных представлениях: в виде чертежных линий, с демонстрацией наложенных текстур материалов и т.д. Для этого предусмотрена специальная система визуального представления, взаимодействующая с графическим адаптером-ускорителем пользовательского компьютера. Такое взаимодействие позволяет представлять объекты с реалистичной раскраской, имитировать «ручную» графику, придавая удивительную выразительность вашим проектам.

Самое пристальное внимание разработчики уделяют эргономике, функциональной группировке рабочих инструментов, проработке дизайна диалоговых окон. Для решения большинства типовых задач проектировщику предлагается технология «одного щелчка» кнопкой мыши. Это снижает трудоемкость работ.

AutoCAD в совершенстве реализует технологии «связывания» распределенных данных и отдельных файлов.

Пользователь может управлять как наборами файлов, составляющих проект, так и отдельными более мелкими частями файлов (листами, видовыми экранами), что позволяет организовывать работу как отдельного проектировщика, так и целых проектных коллективов.

Как сегодня работают в среде AutoCAD?

Особенностью работы в среде AutoCAD является следование определенным процедурам, предусматривающим четкую и согласованную последовательность действий: отслеживание действий на рабочем столе (экране), работу с кнопками и колесом мыши, ввод значений с клавиатуры. В современном AutoCAD действия с клавиатурой и мышью сведены к необходимому минимуму, а приоритет отдан отслеживанию действий на экране. Пользователь должен ясно представлять себе конечный результат своей работы - тогда для достижения этого результата он сможет использовать различные процедуры.

Инженерная графика

Все пользователи AutoCAD приступают к работе, опираясь на собственные навыки выполнения чертежей. Инструменты черчения AutoCAD - самые точные, удобные и совершенные среди инструментария всех САПР: их совершенствование продолжается уже несколько десятков лет.

Основой инструментов черчения является система интеллектуального объектного отслеживания и геометрических «привязок», обеспечивающая абсолютную точность построений. Действуя согласованно с кнопками мыши и инструментами навигации (зуммирование, панорамирование рабочего стола), они образуют знаменитый «электронный кульман» AutoCAD.

Специальные вспомогательные отслеживающие лучи AutoCAD позволяют использовать принцип «как если бы...» для определения воображаемых точек пересечения, что расширяет ваши возможности при вычерчивании сложной геометрии: построении сопряжений, создании линий под заданным углом, выравнивании объектов и т.д. При отслеживании от исходной точки вы можете видеть расстояние и редактировать его, используя технологию динамического ввода параметров на экране и последовательно переходя от параметра к параметру нажатием одной клавиши на клавиатуре. Лучи автоотслеживания и объектная привязка используются для контроля и отслеживания по всем координатам (x,y,z). Все построения могут выполняться в любой проекции: в главной рабочей плоскости x, y, в изометрической и перспективной проекциях.

Инструменты черчения располагаются в удобной иерархии: простейшие примитивы (точка, отрезок, дуга, полилиния, сплайн и т.д.), простейшие двумерные объекты, состоящие из примитивов (штриховки, размеры, тексты и т.д.), объекты «вхождения» (блоки, растровые изображения, внешние ссылки), сложные параметрические объекты (динамические блоки, объекты приложений).

Предусмотрены самые разнообразные методы изменения и редактирования уже размещенных графических объектов.

Любой объект редактируется:

  • непосредственно на экране, по управляющим меткам-«ручкам»;
  • изменением многочисленных параметров в универсальном редакторе - таблице-панели Свойства;
  • включением по правой кнопке мыши дополнительных опций редактирования;
  • выбором инструментов редактирования из инструментальных панелей и инструментальных палитр;
  • вводом клавиатурного макроса по опциям, перечисленным в командной строке.

Все чертежи и схемы на 50-90% состоят из типовых повторяющихся графических элементов. В AutoCAD традиционно развиты средства, позволяющие записать любой набор графических объектов в специальную библиотеку внутри документа и использовать вставку уже готового набора, который называется блоком AutoCAD. Можно использовать простые блоки, оптимизирующие работу с чертежом, или сконструировать сложный интеллектуальный объект, содержащий наложенные математические зависимости между геометрическими компонентами блока. Такой блок называется динамическим.

При вставке динамического блока можно подбирать габаритные размеры, тип проекции или представления, управлять созданными параметрами, объединять параметры в группы и назначать им действия-операции. По существу, происходит процесс визуального программирования поведения объекта, причем для этого от вас не требуется владеть навыками программирования.

Например, при создании динамического блока «Дверь» можно предусмотреть связанный набор типоразмеров ширины проема и полотна двери, переключение представления «план-фасад-разрез», применение циклического переключателя отображения угла открывания полотна на виде «План», создание текстового набора данных для автоматического создания таблицы-спецификации. Таким образом самый сложный объект можно создать из самых простых примитивов!

Совокупность параметров, атрибутов и различных свойств, определяющих любой объект/примитив, может быть транслирована в табличную форму или экспортирована во внешний редактор баз данных. Можно создавать таблицы-спецификации, сохраняющие постоянную динамическую связь между любым графическим элементом чертежа и строчкой таблицы. Наиболее эффективно такие инструменты работают в приложениях к AutoCAD.

Трехмерное моделирование

Если вы не хотите идти затратным путем проб и ошибок, необходимо использовать трехмерное моделирование - как самую эффективную методику проектирования с наглядной обратной связью. 3D-моделирование позволяет проектировщику быть уверенным, что его разработка адекватно отражает идею. Процесс создания и редактирования трехмерных моделей в AutoCAD одновременно логичен и интуитивен. Он дает специалисту возможность воспользоваться профессиональными знаниями в области начертательной и аналитической геометрии, существующей проектной методологией создания изделий из деталей, конструкций из элементов и т.д. В программе реализована различная математика формирования трехмерных объектов, существуют каркасные объекты (обычные 2d-примитивы с атрибутом координаты z), сплошные тела (использующие математику «твердого тела» acis, разработанную Spatial technology), традиционные триангулярные топологические поверхности, «твердотельные» полигональные поверхности (использующие математику «твердого тела» acis) для взаимодействия с «твердыми» телами. Трехмерные объекты могут создаваться непосредственно или путем преобразования простых двумерных объектов чертежа (отрезков, дуг, полилиний, сплайнов) либо импортироваться из других программ.

В AutoCAD вы можете эффективно совершенствовать ваши идеи, имея в своем распоряжении новые и улучшенные возможности:

  • создания тел и поверхностей;
  • управления геометрическими параметрами тел и поверхностей;
  • преобразования тел в поверхности и обратно;
  • операций взаимодействия тел и поверхностей.

Для создания самых сложных геометрических форм предусмотрены инструменты Сдвиг и По сечениям.

Трехмерные объекты можно создавать из заранее созданных двумерных: различных линий, дуг, сплайнов и т.д. Такие примитивы могут использоваться как образующие профили либо как траектории движения этих профилей.

Вы можете создать любую геометрическую форму, используя готовые элементы чертежа.

Для более быстрого создания трехмерных объектов в AutoCAD предусмотрен специальный экранный сервис.

Например, если вы рисуете параллелепипед, на экране динамически отображаются его размеры, расположение. Вы можете ввести размеры, используя средства динамического ввода, или просто перемещать курсор, чтобы визуально указать длину, ширину и высоту.

Для быстрого переопределения системы координат функция Динамическая ПСК автоматически переключает текущую рабочую плоскость, избавляя вас от необходимости «вручную» изменять положение пользовательской системы координат. Динамическая ПСК доступна по умолчанию, вы можете включать или отключать соответствующую опцию в панели статуса. Включите опцию и проведите курсором вдоль кромки грани - грань подсветится, показывая, что она была использована для установки временной системы координат.

Кроме того, вы можете:

  • управлять видом курсора;
  • указывать, когда именно следует показывать значок пользовательской системы координат;
  • использовать для ввода координаты z перемещение мыши и экран;
  • задать правила удаления объектов, по которым создаются тела и поверхности;
  • указать число линий образующего каркаса для поверхностей;
  • зафиксировать значение зуммирования при вращении колеса мыши;
  • задать настройки навигации при создании анимации камеры.

Созданная трехмерная модель служит не только для того чтобы наглядно продемонстрировать проектную идею и визуально проверить компоновку. Главная цель - решение геометрической задачи проецирования, то есть получение по трехмерному объекту набора 2d-линий, дуг, штриховок на установленную пространственную плоскость. Вы можете установить плоскость проецирования так, чтобы получить «заготовки» планов, фасадов, разрезов, местных видов - это экономит массу времени при работе над рабочим чертежом-документом.

Реализованный в AutoCAD функционал создания плоскостей проецирования позволяет добавить в вашу модель любые секущие плоскости (используется инструмент Секущая плоскость). После того как секущая плоскость создана, вы можете преобразовать ее в секущую область или секущий объем, использовать «ручки» для редактирования ее положения, размера и стороны отсечения. Меню, вызываемое нажатием правой клавиши мыши, позволит вам контролировать видимость отсеченной геометрии и генерировать любые 2d- и 3D-проекции, а также добавлять к существующей плоскости проецирования дополнительные плоскости для создания сложных сечений. Существуют многочисленные настройки, которые позволяют сформировать готовую проекцию максимально похожей на готовый чертеж - с выделенной контурной линией плоскости сечения, штриховкой, определением «невидимых» линий и т.д.

Визуализация проектных решений

Возможности трехмерного моделирования неотделимы от способов визуального представления трехмерных объектов.

Выразительность представления проектного замысла - одна из главных задач работы инженера, дизайнера, архитектора. AutoCAD предоставляет для решения этой задачи самые широкие возможности.

Все действия, относящиеся к визуализации, укладываются в четкую последовательность - это позволяет выполнить работу с гарантированно высоким качеством и за короткое время:

  • использование навигации в 3D-пространстве, настройка и запись изометрического или перспективного вида;
  • настройки представления вида (настройки камеры);
  • создание и настройка источников света, определение общей освещенности «сцены» визуализации;
  • выполнение пробного тонирования (render), проверка общих настроек вида и освещения;
  • создание и наложение материалов-текстур с использованием технологии Autodesk 3ds max;
  • тонкая корректировка настроек тонирования, настройка режима radiosity;
  • выполнение высококачественного тонирования или создание видеоролика.

В современном AutoCAD имеются все средства для выполнения самых сложных задач рендеринга: тонкая настройка фильтров управления сглаживанием при антиальясинге, определение количества и величины фоточастиц, управление величиной отклонения отраженного луча для создания каустик-эффекта, моделирование цветных рефлексов, атмосферный эффект и т.д. Сочетая эти средства с мощным редактором процедурных материалов Autodesk 3ds max, вы можете добиться потрясающих результатов при работе исключительно в среде AutoCAD, без обращения к программам третьих фирм.

Для текущей работы архитектору и дизайнеру предлагается использовать различные стили экранного представления с имитацией «ручной» художественной графики.

AutoCAD - проверенное временем, надежное и высокоинтеллектуальное средство проектирования. Хотите быть современными - работайте в AutoCAD!

Что появилось в AutoCAD 2008?

Прежде всего обновились возможности двумерной графики: масштабирование обозначений и управление свойствами слоев отдельно на каждом видовом экране в листе. Появились нововведения в инструментах работы с текстом и таблицами, совмещенные выноски. Это самым благоприятным образом сказалось на эстетике чертежа и повысило уровень исполнения проекта.

Масштабирование элементов оформления

Возможно, вы часто сталкивались с проблемами определения правильного масштабного коэффициента для каждого объекта видового экрана. Теперь в вашем распоряжении возможность перемасштабировать обозначения. Для этого не нужно создавать множество стилей текста и разномасштабных обозначений на разных слоях. Вы просто формируете один набор элементов оформления (текст, размеры, номера позиций, блоки, атрибуты, штриховка), и он всегда отображается с нужными размерами - независимо от того, как отмасштабирован видовой экран.

После того как текст, выноски и размеры созданы, вам понадобится лишь назначить видовым экранам масштаб, выбираемый в строке состояния. AutoCAD автоматически назначит всем элементам оформления размер, умноженный на масштабный коэффициент текущего видового экрана. Проще быть не может. Все оформление на видовых экранах отображается именно так, как вы его задали, независимо от масштаба!

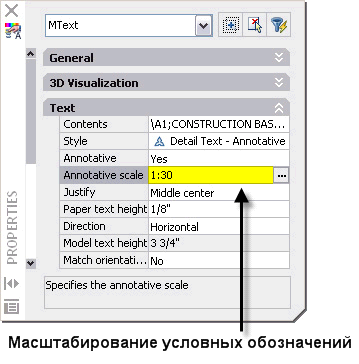

Масштабирование обозначений
Масштабирование обозначений

Управление свойствами слоев на видовых экранах

Хорошо бы назначать каждому видовому экрану разные свойства слоев - не правда ли? Вы думали об этом? Посмотрите, как это реализовано в AutoCAD. Теперь не нужно каждый раз заботиться о дублирующих друг друга объектах на разных слоях, а также о включении и отключении слоев при смене видовых экранов. Дважды щелкните на видовом экране и задайте для каждого слоя цвет, тип и вес линий, а также стиль печати, которые будут действовать только для данного видового экрана. И не беспокойтесь, что это внесет неразбериху в диалоговое окно управления слоями, ведь теперь там можно показывать только нужные вам графы свойств. Простым "перетаскиванием" drag&drop вы можете упорядочить вид окна так, чтобы часто используемые графы расположились в удобном для вас месте.
Управление слоями в видовых экранах
Управление слоями в видовых экранах

Улучшенная работа с текстом

Раньше оставалось только сожалеть, что наносимый на чертежи текст не форматируется автоматически в несколько колонок. Теперь это возможно, ведь в команде МТЕКСТ появилась новая опция форматирования по колонкам. Чтобы настроить окончательный вид текста, можно использовать управляющие «ручки» (grips). Кроме того, команда МТЕКСТ позволяет лучше управлять выравниванием абзацев, отступами и интервалами. Модуль проверки орфографии также обновлен. Атрибуты теперь тоже могут быть многострочными. Все новые функции работы с текстом сведены в удобную инструментальную палитру, где можно найти и множество привычных команд 2d-черчения.
Разбивка текста на колонки
Разбивка текста на колонки

Обновленный инструмент Быстрая выноска

Новая команда MLeader улучшает работу с линиями-выносками. Вы можете определять базовый элемент, на который опираются все остальные (стрелка, собственно линия или содержимое), а также задавать такой режим, при котором несколько выносок совмещаются в одну. А если они не могут автоматически найти свое место? Тогда воспользуйтесь специальной функцией совмещения выносок - распределение расстояний между выносками вы сможете задать сами.
Работа с выносками
Работа с выносками

Улучшенная работа с таблицами

Пользователи настоятельно просили внедрить в AutoCAD таблицы microsoft Excel, чтобы при каждом изменении файла Excel данные изменялись и в AutoCAD - и наоборот. Теперь это стало реальностью благодаря усовершенствованной команде специальной вставки. Для создания динамической связи таблицы Excel с таблицей AutoCAD служит команда Вставить связь. Это означает, что при любых изменениях в файле Excel в AutoCAD появляется уведомление. Воспользовавшись им, нетрудно обновить таблицу уже в AutoCAD. Теперь о пропусках изменений в таблицах можно забыть!
Работа с таблицами MS Excel
Работа с таблицами MS Excel
