Интуитивно понятные инструменты проектирования позволяют значительно повысить эффективность создания строительной документации и обмена проектными документами. Совместное применение этих инструментов и встроенных расчетных средств повышает качество и скорость проектирования. Знакомая среда помогает добиться мгновенного роста производительности и в то же время позволяет осваивать незнакомые функции в удобном для пользователя темпе. Использование общепризнанного формата DWG упрощает обмен чертежами с коллегами.

AutoCAD MEP существенно повышает эффективность всего цикла проектирования на платформе AutoCAD — от разработки концепции до выпуска документации.

Высокая производительность

Работая в привычной и проверенной среде AutoCAD, проектировщики инженерных систем могут быстро создавать документацию к проектам с помощью специально разработанных для этого средств. AutoCAD MEP способен повысить эффективность обмена информацией и сократить риск возникновения ошибок — причем в условиях, когда сложность проектов постоянно возрастает, а специалисты, работающие над ними, зачастую бывают территориально разобщены.

Высокая точность

Специализированные средства, доступ к которым осуществляется из привычной среды, рационализируют проектирование и процессы подготовки документации. Встроенные расчетные средства позволяют с высокой точностью определить размеры элементов и сбалансировать системы. Автоматизация задач и возможность применения библиотечных компонентов снижают риск появления проектных ошибок.

Четкая координация

Высокая точность и согласованность технической документации, созданной в AutoCAD MEP, сокращает число дополнительных согласований и дорогостоящих изменений на месте. Обмен проектами производится в стандартном формате DWG.

Всестороннее решение

При импорте чертежей, обмене проектными данными большую пользу приносят AutoCAD Raster Design, DWF и Autodesk NavisWorks, расширяющие конфигурацию продукта. AutoCAD Raster Design делает более масштабными возможности AutoCAD и продуктов на его основе, обеспечивая такие функции, как чистка растровых чертежей, редактирование и управление, векторизация и обработка изображений. Autodesk Navisworks расширяет возможности AutoCAD MEP, дополняя его средствами визуализации и выявления коллизий. Новаторские программные решения, предлагаемые компанией Autodesk, помогают достичь высокой производительности и быстрой окупаемости вложений.

Создание схем

Планы и изометрические схемы несложно создавать с помощью инструментальных палитр, на которых сгруппированы часто используемые средства. Кроме того, настраивать конфигурацию объектов можно с помощью палитры свойств. Преобразование блоков AutoCAD в обозначения позволяет использовать их в создаваемых схемах.

Работа с системами

В AutoCAD MEP инженерная система представляет собой сеть, соединяющую детали и приборы. Она является моделью реальной системы здания, изображенной с соблюдением слоев, цветов и взаимосвязей. Вставляемые детали наследуют текущие значения по умолчанию (размеры, форма и т.п.). Это позволяет быстро и согласованно компоновать систему. Вы можете быстро изменить параметры всех подсоединенных к системе деталей.

Палитра свойств

Палитра свойств является централизованным инструментом просмотра и модификации свойств объектов инженерных систем. Здесь вы можете просматривать текущие значения, изменять стили, размеры, местоположения, наборы свойств и другие важные характеристики. Базовые свойства объектов также могут быть изменены. Простота доступа к компонентам оборудования и возможность легко их модифицировать помогает повысить точность и производительность работы.

Шаблоны

Шаблоны — это чертежи с заранее заданными параметрами, на основе которых создаются новые чертежи. AutoCAD MEP предлагает шаблоны в метрических и британских единицах, содержащие предопределенные единицы чертежа, масштабы, листы и типовые опции печати. В шаблонах также хранится набор экранных конфигураций, применяемых для работы с объектами механических, электрических и сантехнических систем. Использование шаблонов — надежный способ быстро освоиться с работой в AutoCAD MEP и с самого начала поддерживать высокую производительность.

Специализированные инструментальные палитры

Инструментальные палитры — это логически организованные группы инструментов, с помощью которых производится добавление объектов в проект. В AutoCAD MEP пользователям предлагается обширный набор как палитр общего назначения, так и специализированных палитр. На них расположены средства нанесения пояснений, а также средства проектирования различных инженерных систем.

Динамический ввод и «ручки»

Возможность динамического ввода и использование «ручек» позволяют с высокой точностью редактировать инженерные системы непосредственно в графической области. Команды можно вводить возле курсора, а не в командной строке. Ваше внимание концентрируется на экране, а не на клавиатуре; как результат — повышается производительность.

Управление через Навигатор проекта

Стало проще работать с чертежами проекта и создавать скоординированные виды на основании заданных в проекте параметров. По мере создания строительно-техническая документация организуется в подшивки. Проектировщики получают доступ только к актуальным файлам — начиная от шаблонов проекта и заканчивая разрезами и фасадами.

Редактирование на виде

Модификация инженерных систем зданий может выполняться на любом из их видов — не только на виде в плане.

Работа с командами AutoCAD

Все привычные команды AutoCAD доступны и в AutoCAD MEP. Воздуховоды, трубы, каналы и кабельные лотки могут копироваться, переноситься и размножаться массивом. Благодаря инструментам AutoCAD MEP все это может выполняться одной командой.

Пояснения в документации

Пояснения наносятся однократно для всех масштабов. Программа позволяет задавать высоту в абсолютных единицах, не изменяющуюся при смене масштаба. Использование линий невидимого контура и штриховки объектов способствует лучшему восприятию проекта. Используйте схематичный вид объекта вместо вида модели.

Компоненты из каталогов

В каталогах деталей AutoCAD MEP хранится множество полезных стандартных компонентов. Чтобы упростить выбор деталей, они запрашиваются из каталога и затем вставляются в проект. Созданные вами компоненты вы можете заносить в каталог для дальнейшего использования. Допускается подключение нескольких каталогов.

Преобразование блоков и обозначений AutoCAD в элементы AutoCAD MEP

Блоки, многовидовые блоки и многовидовые детали AutoCAD можно преобразовывать в изображения устройств и схематичные обозначения. Исходные материалы могут обрабатываться поодиночке или в пакетном режиме. Чтобы использовать обычные двумерные блоки в качестве компонентов AutoCAD MEP, им придают объем путем выдавливания, а затем добавляют соединители.

Взаимодействие с AutoCAD и AutoCAD Architecture

В программе допускается использование 2D-планов этажей из AutoCAD, а также планов этажей из геометрической модели AutoCAD Architecture. Возможность подключения (в качестве ссылок) планов этажей, разработанных в программах на базе AutoCAD, повышает координацию внутри проектов.

От проекта к изготовлению

Благодаря интеграции средств EastCoast и AutoCAD MEP вам больше не придется перечерчивать модели для передачи документации в производство — все делается несколькими щелчками мыши. Непосредственное применение проектных моделей значительно упрощает создание рабочих чертежей компонентов из листового материала и труб в программе EastCoast.

Создание каталогов покупных компонентов

С помощью шаблонов вы можете создавать модели серийно изготавливаемых воздуховодов, труб и фитингов. После передачи в AutoCAD MEP эти компоненты заносятся в каталоги. Применение серийных компонентов в трубопроводах и системах ОВК обеспечивает повышение точности проектов.

Импорт/экспорт в формат gbXML

AutoCAD MEP поддерживает возможность импорта и экспорта данных о зданиях в формате gbXML.

Схематичное и обычное представление воздуховодов

По ходу разработки проекта можно поддерживать схематичное представление воздуховодов и труб, а когда придет время формирования строительной документации — перейти от схематичного к обычному представлению (с учетом ширины/диаметра). На ранних этапах проектирования реальные размеры оборудования не столь важны. Средства подбора размеров позволяют повысить производительность работы при переходе от собственно проектирования к формированию документации.

Удобство получения фасадов и разрезов

Чтобы приступить к созданию фасадов и разрезов, не нужно ждать завершения проекта. Средствами AutoCAD MEP вы можете получить их в любой момент. При изменениях в проекте разрезы и фасады обновляются автоматически, сокращая тем самым объем ручной работы. Разрезы помогают убедиться, что проект выполняется корректно, и придают большую ясность строительно-технической документации.

Быстрое получение спецификаций

Подготовка спецификаций выполняется быстрее, чем в традиционных САПР. Поддерживаются такие функции, как сортировка по заданным параметрам, использование стилей таблиц, выполнение различных расчетов и др. При внесении изменений в проект все связанные с ним спецификации обновляются автоматически, это сокращает количество ошибок. Спецификации можно создавать до завершения проекта, а затем отслеживать их наполнение.

Схематичное и обычное представление труб

При построении моделей трубопроводов используются компоненты разных диаметров — как и в реальных системах. В одном проекте можно сочетать схематичные и обычные представления труб. Так, например, трубы малого диаметра часто представляются на чертежах схематично (одной линией), а большого диаметра — с учетом ширины. Возможность подбора фитингов позволяет быстро перебирать варианты компоновки. В библиотеку добавлены новые компоненты для систем водопровода и канализации. Все элементы трубопроводных систем основаны на действующих стандартах. Простые в использовании функции разводки систем позволяют компоновать системы в полном соответствии с техническими требованиями.

Диспетчер электрических цепей

Управление информацией о цепях и ее редактирование теперь осуществляются централизованно. При возможных перегрузках из-за недостаточного сечения проводов пользователи получают соответствующие уведомления. Это уменьшает количество ошибок и сокращает потребность в корректировках модели. В Диспетчере электрических цепей представлена информация о цепях, подключенных к нескольким приборам и устройствам и распределенным по нескольким планам этажей. В Диспетчере вы можете просматривать панели и нагрузки, для описания цепей используются марки помещений.

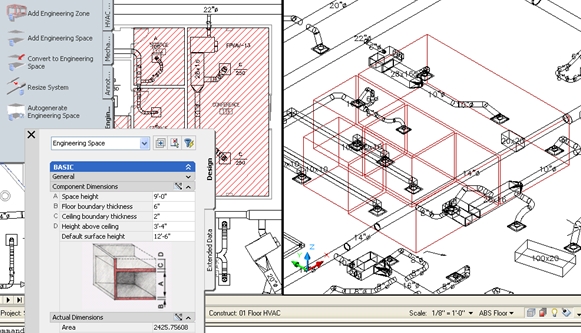

Помещения и зоны

Помещения извлекаются из архитектурных планов и чертежей. Автоматически производится расчет их площадей и объемов. Расчетные приложения, подключаемые к AutoCAD MEP, позволят рассчитать интенсивность вентиляционных потоков и другие существенные характеристики. Информация о помещениях и зонах используется при экспорте в формат gbXML, воспринимаемый сторонними расчетными приложениями. Результаты, полученные в ходе расчетов, важны для правильной компоновки систем ОВК, освещения и электропитания во всех помещениях.

Компоновка электрических систем

Электрические системы компонуются в соответствии с принятыми правилами. Устройства подключаются к схемам, а указать их точное расположение можно как в момент подключения, так и позже. Программа самостоятельно формирует электропроводку, благодаря чему повышаются производительность работ и качество строительно-технической документации.

Проектирование трубопроводных систем

AutoCAD MEP рассчитывает уклон для горизонтальных труб. Вы можете задать отметку лотка трубы в любой точке. Размеры участков труб определяются типом примененного оборудования. Таблица санитарно-технических устройств может настраиваться в соответствии с действующими стандартами.

Темы

Темы используются для графического представления и оценки концепции проекта. Например, чтобы оценить эффективность системы ОВК, можно использовать тему, отображающую скорость и потери на трение в данном помещении. Тема, отображающая класс давления для каждого типа трубопровода, поможет выявить потенциальные проектные ошибки. В темах используются легенды и цветовая маркировка элементов.
