AutoCAD Inventor Tooling Suite 2010
На данный момент существует более актуальная версия программы "AutoCAD Inventor Tooling Suite".
AutoCAD Inventor Tooling Suite — система трехмерного твердотельного моделирования, предназначенная для проектирования пресс-форм и анализа технологии изготовления пластмассовых изделий.
Комплекс AutoCAD Inventor Tooling Suite включает в себя все функциональные возможности AutoCAD Inventor Suite и содержит дополнительный функционал.
Вы можете значительно ускорить создание и проверку литейных форм. AutoCAD Inventor Tooling Suite помогает автоматизировать ключевые процессы проектирования пресс-форм для изготовления пластмассовых изделий. Следовательно, вы можете быстро создавать и проверять формы, избегая при этом ошибок и повышая производительность.
Пресс-формы для изготовления изделий из пластмассы
Программа позволяет существенно упростить процесс проектирования пресс-форм для изготовления изделий из пластмассы. Тесная взаимосвязь с цифровой моделью Inventor гарантирует, что все внесенные в нее изменения автоматически отражаются на чертеже. Inventor автоматизирует целый ряд сложных операций, например, заливку отверстий и формирование поверхности разделения. В результате повышается качество продукции и ускоряется ее выпуск на рынок.
Разработка деталей
Вы можете получить доступ к обширной информации о свойствах материалов, воспользовавшись базой данных Moldflow, которая содержит сведения о пресс-формах для изготовления изделий из пластмассы. Программа позволяет интерактивно устанавливать направление разъема. Размеры разрабатываемой детали предлагаются по умолчанию, но настройки легко редактируются. Любая информация, внесенная в модель детали, учитывается в процессе проектирования форм.

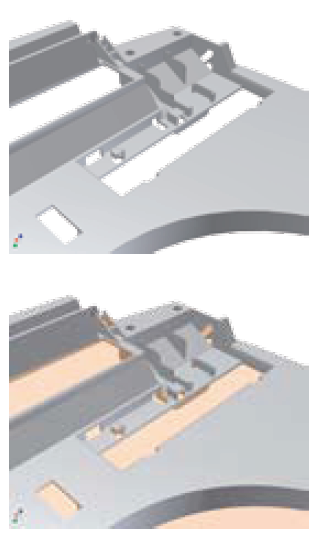

Создание поверхности разъема и участков поверхности
Автоматическое создание поверхностей позволяет ускорить процесс проектирования литейных форм. Благодаря автоматическому созданию участков поверхности можно закрыть множество отверстий в модели детали. Поверхности разъема формируются автоматически, на основе заданных направлений разъема.
Автоматизированное проектирование матриц и пуансонов
Проектирование матриц и пуансонов с помощью традиционных средств САПР отнимает много времени, однако функциональные возможности Inventor помогают ускорить этот процесс и снизить потребность в доработке. Благодаря Inventor можно разделить обрабатываемую деталь, чтобы затем сформировать матрицу и пуансон на основе заданной поверхности разъемов. Создайте чертежи боковых стержней, соответствующие сборке литейной формы, и включите старые чертежи боковых стержней в текущие сборки. При проектировании многоместной формы можно легко задать компоновку в качестве круглой, прямоугольной или переменной. При создании многоместных пресс-форм воспользуйтесь средствами автоматизированного проектирования матриц и пуансонов.
Проектирование точек впрыска и литниковых систем
Средства автоматизированного проектирования точек впрыска и литников позволяют существенно сократить срок выполнения заказа. Эффективное заполнение литых пластмассовых деталей обеспечивается проектированием системы литниковых каналов, в том числе литников и точек впрыска. Специальные средства расчетов помогают точно и эффективно определить места их расположения. Сконфигурированные формы позволяют быстро создавать точки желобов, желоба, литники и поднутрения.
Проектирование охлаждающих каналов
Программа позволяет существенно ускорить процесс добавления охлаждающих каналов и избежать при этом ошибок и противоречий. В Inventor можно быстро проектировать каналы благодаря интуитивно понятному пользовательскому интерфейсу. Высокая степень согласованности и снижение числа ошибок обеспечивается возможностью выбора компонентов, например, соединителей, заглушек и уплотнительных колец, из типового каталога.
Расчеты литейных форм
Средства расчета форм для изготовления изделий из пластмассы позволяют осуществлять моделирование и оптимизировать процесс проектирования. Эти средства применяются для определения скорости потоков материала, усадки и установки параметров процесса заливки. Расчеты форм помогают оптимизировать проект и снизить число повторных операций.
Расчеты проливаемости
Выявление проблем, связанных с проливаемостью, на ранних этапах проектирования помогает избежать дорогостоящих ошибок. Программа позволяет приступить к расчетам модели детали еще до начала проектирования формы. Вы можете быстро сориентироваться в заливке пластмассы, образовании раковин, эффективности охлаждения, расположении литников и оптимальной области формовки.
Стандартные компоненты форм
Воспользуйтесь стандартными компонентами форм. В системе предусмотрен обширный набор каталогов стандартных компонентов, следовательно, вам не придется моделировать их самостоятельно. Эффективность работы повышается благодаря возможности обратиться к стандартным компонентам и сборкам форм, а также элементам матриц и пуансонов, непосредственно относящимся к проектируемой пластмассовой детали.
Библиотеки форм
Возможность многократного использования стандартных компонентов позволяет избежать повторного выполнения одних и тех же работ и воспользоваться всеми преимуществами испытанного подхода к проектированию. Inventor поддерживает целый ряд каталогов — DME, Futaba, HASCO, LKM, Pedrotti, Polimold, Rabourdin и Strack. Пользователям предоставляется удобный доступ к стандартным компонентам, хранящимся в единой базе данных. При необходимости стандартные элементы можно адаптировать в соответствии с вашими потребностями.
Стандартные детали литеных форм
Возможность многократного использования информации о существующих формах позволяет повысить производительность и избежать ошибок при детальной разработке форм в 3D. Прежде всего, необходимо приступить к выбору компонентов из каталогов — DME, HASCO, LKM, Meusburger, Misumi, National, Progressive, Punch и Sideco. Вы можете проектировать и модифицировать такие стандартные компоненты, как замки, толкатели, литниковые втулки и установочные кольца. Стандартные компоненты, отвечающие вашим потребностям, можно экспортировать в качестве шаблонов в целях дальнейшего использования.
Подготовка документации к литейным формам
После завершения процесса проектирования форм технические чертежи и спецификации автоматически создаются на основе цифровой модели. Благодаря ассоциативности выполненной в Inventor модели, все изменения автоматически заносятся в чертежи и спецификации.
Документация
Автоматическое создание чертежей и спецификаций помогает ускорить выполнение заказов. Inventor позволяет автоматически создавать 2D-чертежи форм и соответствующие спецификации, используемые при формировании документации, а также в процессе производства. Изменение 3D-модели детали ведет к автоматическому обновлению чертежей и спецификаций.
Сравнительная таблица семейства Autodesk Inventor
| AutoCAD Inventor Suite 2010 | AutoCAD Inventor Simulation Suite 2010 | AutoCAD Inventor Routed Systems Suite 2010 | AutoCAD Inventor Tooling Suite 2010 | AutoCAD Inventor Professional Suite 2010 | |
| Autodesk Inventor | + | + | + | + | + |
| AutoCAD Mechanical | + | + | + | + | + |
| Autodesk Vault | + | + | + | + | + |
| Расчет напряжений (МКЭ) | + | + | |||
| Динамический анализ | + | + | |||
| Проектирование кабельных систем | + | + | |||
| Проектирование трубопроводных систем | + | + | |||
| Проектирование литейных форм и оснастки | + | + |
- AutoCAD 2010

AutoCAD 2010 предоставляет более развитые возможности создания двумерных и трехмерных проектов, а также разработки документации.
AutoCAD 2010 стал параметрическим, теперь между объектами при любых изменениях поддерживаются взаимосвязи, заданные пользователями. Это позволяет значительно сократить время внесения изменений в проекты.
Благодаря появлению инструментов работы с произвольными формами стало возможным создавать и анализировать самые сложные трехмерные объекты. Кроме того, теперь поддерживается 3D-печать, то есть стало проще получать опытные образцы и физические прототипы.
По многочисленным просьбам Международного сообщества пользователей Autodesk (AUGI) в AutoCAD 2010 усовершенствована работа с форматом PDF. Файлы PDF можно использовать в качестве подложки, улучшено качество импорта PDF-формата. Это позволит упростить обмен данными между всеми сторонами, заинтересованными в проекте.
- AutoCAD Mechanical 2010

AutoCAD Mechanical — продукт на платформе AutoCAD для промышленного производства, являющийся частью технологии цифровых прототипов Autodesk. Он помогает ускорить процесс проектирования, позволяя в то же время использовать опыт и проекты, накопленные при работе в AutoCAD. Имея в своем составе библиотеки ГОСТ, стандартных деталей и функции автоматизации типовых задач, он обеспечивает значительный выигрыш в производительности при проектировании.
- Autodesk Design Review 2010

- Просмотр и неизменно точный вывод на печать двумерных и трехмерных файлов формата dwf (design web format), dwg- и dxf-файлов AutoCAD, ipt-, iam-, idw-файлов Autodesk Inventor, а также растровых изображений.
- Публикация dwg-рисунков в формате dwf.
- Измерение объектов 2d- и 3D-рисунков, карт и моделей.
- Все необходимые инструменты для внесения замечаний и предложений.
- Удобство контроля за состоянием процесса правки.
- Навигация по списку исправлений и просмотр исчерпывающих сведений о них.
- Изменение и сохранение комплекта подшивок.
- Извлечение информации (такой как спецификации продуктов или временные диаграммы) из любого источника с помощью Autodesk dwf writer или нового инструмента создания снимков.
- Простота обмена цифровой информацией между специалистами, работающими над проектом.
- Autodesk Inventor 2010

- Autodesk Vault 2010

Autodesk Vault — средство централизованного управления данными, обеспечивающее безопасное хранение и учет проектной информации.
Autodesk Vault позволяет многократно использовать имеющиеся наработки, накапливая необходимую информацию и исключая необходимость начинать проект с нуля. Продукт обеспечивает возможность хранения и обработки данных САПР (таких как файлы Autodesk Inventor, DWG и Autodesk DWF), а также других сопутствующих данных (таких как файлы Microsoft Word и Excel).
