AutoCAD Electrical 2010

Производитель: Autodesk.
Область применения: Электротехнические решения.

В связи с расторжением партнерских отношений с Autodesk компания "СиСофт" не поставляет программу Autodesk AutoCAD Electrical. Взамен предлагается альтернативное решение для создания электрических схем САПР: ElectriCS Pro 7.

Программное обеспечение ElectriCS Pro 7 обеспечивает разработку принципиальных и монтажных схем, схем соединений рядов зажимов, схем подключения внешних связей, автоматическое получение проектной и монтажной документации.

Для разработки схем представлен богатый набор инструментов создания и редактирования электрических устройств (аппаратов), электрических связей, шин.

Основные преимущества ElectriCS Pro 7 перед Autodesk AutoCAD Electrical 2014:

  • полностью поддерживает систему стандартов, используемых в Российской Федерации (ГОСТ, СПДС, ЕСКД и т.д.);
  • обеспечивает многопользовательскую работу смежных подразделений над проектом;
  • позволяет разграничить права доступа;
  • формирует монтажные схемы и схемы подключений после создания принципиальных схем с автоматической простановкой адресов подключений и кабелей;
  • осуществляет контроль изменений в смежных схемах, имеет специализированный инструментарий для разработки структурных схем АСУТП;
  • формирует проектную документацию по томам с пакетной выгрузкой в формат *.pdf.
AutoCAD Electrical — это специализированное решение на основе AutoCAD, которое обеспечивает возможность быстро создавать электрические схемы и легко получать доступ к обширным каталогам необходимых элементов.

Версии: Autodesk AutoCAD Electrical 2014, AutoCAD Electrical 2013, AutoCAD Electrical 2012, AutoCAD Electrical 2011, AutoCAD Electrical 2010, AutoCAD Electrical 2009.

AutoCAD Electrical — это AutoCAD для проектирования электрических систем управления, являющийся важной частью технологии цифровых прототипов Autodesk и позволяющий работать быстро, качественно и со значительно меньшими затратами в знакомой среде проектирования. Специализированные функции и обширные библиотеки условных обозначений позволяют повысить производительность, устранить риск возникновения ошибок и обеспечить точность информации, передаваемой в производство.

Функциональные возможности AutoCAD Electrical позволяют автоматизировать электротехническое проектирование и повысить эффективность выпуска рабочих чертежей, предоставляя проектировщикам конкурентные преимущества.

Стандарты оформления и библиотеки компонентов.

Приложение для проектирования электрических систем управления AutoCAD Electrical упрощает выполнение проектов по государственным стандартам. AutoCAD Electrical поддерживает международные стандарты оформления чертежей и содержит обширные библиотеки стандартных компонентов и условных обозначений.

Огромные каталоги компонентов от разных производителей

Использование каталогов компонентов от разных производителей позволяет ускорить процесс проектирования. В базе компонентов AutoCAD Electrical содержится более 650 тысяч деталей и условных обозначений от наиболее известных производителей. Здесь вы можете найти широкий спектр устройств ввода/вывода, в том числе переключатели, датчики, лампы, а также разнообразные компоненты конструкций, такие как короба и корпуса.

Библиотеки электрических компонентов

Вы можете быстро проектировать электрические системы управления, выбирая из меню типовые устройства. Вставка электрических устройств в AutoCAD Electrical отличается простотой и базируется на использовании разных меню. В каждом меню имеется доступ к обширной библиотеке обозначений, куда входят кнопки, переключатели, сигнальные лампы, реле, контакты, предохранители, клеммы и другие устройства.

Конвертор обозначений

Вы можете управлять созданием и преобразованием блоков AutoCAD в интеллектуальные обозначения AutoCAD Electrical. Конвертор обозначений предоставляет среду редактирования на базе редактора блоков AutoCAD, позволяющую создавать электрические обозначения и символы ACAD-E. Обширная библиотека символов Обширная библиотека символов

Многоотраслевые библиотеки символов

С помощью богатой библиотеки символов вы можете быстро создавать точные пневматические, гидравлические схемы, а также схемы трубопроводов и контрольно измерительной аппаратуры. В библиотеке вы найдете такие устройства, как клапаны, манипуляторы, распределительные коробки, счетчики, регуляторы, фильтры и многое другое.

Поддержка различных стандартов

Поддержка стандартов ГОСТ, JIC, IEC, JIS и GB позволяет всегда согласовывать проекты с требованиями заказчика. В AutoCAD Electrical вы можете настроить библиотеки символов, форматы перекрестных ссылок, задать правила нумерации проводов и устройств. Существуют и другие возможности для приведения проекта в соответствие со стандартами предприятий.

Пользовательские атрибуты

Вы можете задать дополнительные атрибуты для символов AutoCAD Electrical, значения которых будут отображаться во всех отчетах по проекту. Использование метаданных полезно для настройки стандартных отчетов.

Средства для повышения производительности

AutoCAD Electrical позволяет разработчикам электрических систем управления сразу же повысить производительность работы, предоставляя в их распоряжение набор специализированных функций и средств, который создан специально для проектирования электрических компонентов изделий.

Оптимизированная рабочая среда

AutoCAD Electrical обладает удобным пользовательским интерфейсом. Пользователи тратят меньше времени на поиск нужных инструментов и команд, располагая их удобным для себя образом. Повторное использование схем Повторное использование схем

Многократное использование типовых схем

Использование типовых схем сокращает затраты времени на проектирование. AutoCAD Electrical дает пользователям возможность сохранять типовые схемы для последующего применения в других проектах. При их вставке в новый чертеж или проект нумерация проводов и аппаратов автоматически обновляется.

Конструктор цепей

Автоматизация создания цепей управления сокращает затраты времени и повышает эффективность проектирования. Цепи управления формируются динамически на основании набора правил и функциональных требований к компонентам, соединениям, номинальным параметрам и данным каталогов. Конструктор цепей предоставляет всю информацию, необходимую для принятия оптимальных и эффективных с точки зрения энергопотребления решений. Например, проводник, размер которого соответствует минимальным требованиям, может обойтись при покупке очень дешево, но окажется неэффективным в долгосрочной перспективе с точки зрения затрат энергии и себестоимости. Конструктор цепей теперь поддерживает динамическое отображение диапазона размеров проводников с указанием наибольших потерь энергии в зависимости от типа установки и различных внешних факторов. На основе электротехнических норм автоматически вычисляются подходящие размеры проводников. Проектные решения принимаются на основе таких факторов, как материал провода, температурный режим изоляции, температура окружающей среды, длина проводника, максимально допустимое падение напряжения и т. п. Конструктор цепей также может рассчитывать номинальные режимы предохранителей и разъединителей на основе электрической нагрузки.

Схемы управления двигателем

Возможности быстрого создания и редактирования однолинейных схем может помочь в оформлении документации по трехфазным электродвигателям. Функция создания трехфазных цепей в AutoCAD Electrical теперь позволяет создавать представления трехфазных цепей управления двигателем и его электропитания в одну линию. Однолинейные схемы могут использоваться для формирования подробных принципиальных схем, и наоборот.

Поддержка многодокументного интерфейса

Несколько чертежей могут просматриваться и редактироваться одновременно. AutoCAD Electrical обеспечивает полную поддержку многодокументного интерфейса (MDI), что позволяет открывать более одного чертежа. При копировании информации из одного чертежа и ее вставке в другой, первый чертеж можно не закрывать.

Навигация по чертежам электрических систем управления

Существует возможность быстрой навигации по чертежам в проекте. С помощью кнопок «Предыдущий чертеж» и «Следующий чертеж» вы можете быстро переходить от одного чертежа к другому, не открывая каждый файл по отдельности.
Вставка нескольких проводов Вставка нескольких проводов

Вставка нескольких проводов

Позволяя вставлять сразу несколько проводов одной командой, AutoCAD Electrical автоматизирует процесс соединения устройств с несколькими контактами. Это означает, что, выполняя проекты быстрее, вы всегда будете укладываться в назначенные сроки и бюджет.

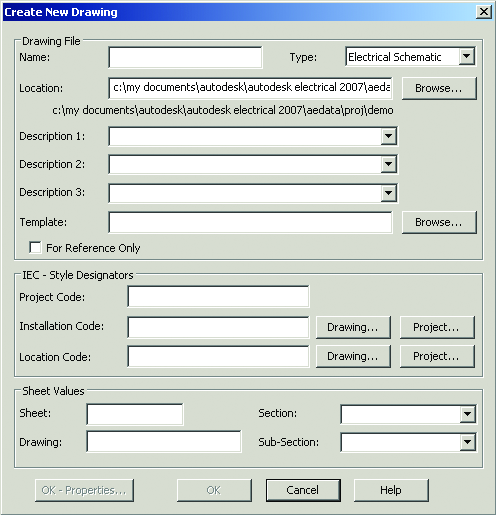

Команда создания нового чертежа Команда создания нового чертежа

Создание нового чертежа

Новый чертеж можно начать одним нажатием кнопки. При этом AutoCAD Electrical использует все текущие настройки проекта. После выбора подходящего шаблона новый чертеж автоматически становится частью активного проекта, и его можно начинать редактировать. Утилита замены блоков Утилита замены блоков

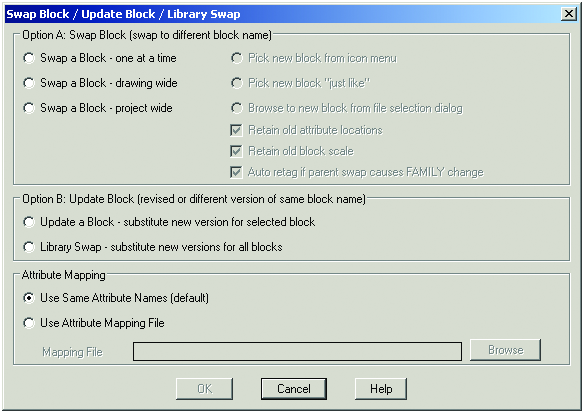

Утилита замены блока

Возможность быстрой замены всех вхождений образа компонента в проекте позволяет сэкономить массу времени. Вы можете заменять образ компонента во всем проекте, так и отдельные образы в проекте. Кроме того, образы компонентов из одной библиотеки могут заменяться образами компонентов из другой. Например, если необходимо заменить используемый в проекте стандарт, просто вызовите эту команду и выполните автоматическую замену устройств JIC на эквивалентные устройства IEC.

Переобозначение компонентов

Переобозначение всех компонентов в проекте позволяет существенно сократить время проектирования и количество ошибок. С помощью одной команды вы можете изменить формат позиционных обозначений во всем проекте, удовлетворяя требованиям, которые высказывает заказчик.

Фиксирование номеров проводов и позиционных обозначений

В AutoCAD Electrical вы можете легко вносить изменения в проект на завершающих стадиях без ущерба для проделанной работы. Присваивание номерам проводов и позиционным обозначениям фиксированного статуса делает их неизменяемыми при повторной нумерации проводов или переобозначении компонентов. Если потребуется изменить проект после передачи его в производство, вы можете легко добавить новые номера проводов и обозначения компонентов не изменяя имеющиеся номера.

Переключение состояний устройств

Состояния переключающих устройств (нормально разомкнутое/замкнутое) изменяются одним щелчком мыши. Если устройство имеет зависимости от других устройств (например, в случае катушек и контактов реле), AutoCAD Electrical автоматически обновляет все соответствующие компоненты.

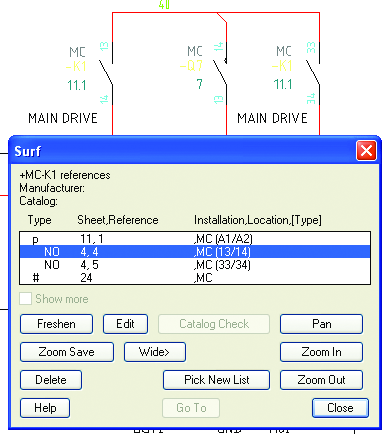

Навигация по устройствам Навигация по устройствам

Навигация по устройствам

Больше не нужно тратить время на поддержание взаимосвязей между устройствами. AutoCAD Electrical позволяет легко просматривать взаимосвязи и перемещаться по ним с помощью команды «Переход по ссылке». Вам нужно просто щелкнуть на компоненте чертежа компоновки панели, и произойдет быстрый переход к соответствующему устройству на схеме. Команда работает, даже если связанные компоненты находятся на другом чертеже проекта. Она также может применяться для устройств, зависящих друг от друга, дополнительных контактов и номеров позиций.

Экспорт бирок для проводов

Резко сокращено время, которое требуется для создания набора бирок, строго соответствующего проводам в проекте. Отчет «Метки проводов» позволяет использовать атрибуты проводов проекта для автоматического формирования бирок для проводов и их вывода на специализированные устройства печати.

Контроль и предотвращение ошибок

В AutoCAD Electrical есть средства для проверки правильности создаваемых схем. Проверка производится в режиме реального времени и позволяет выявить и устранить потенциальные проблемы на ранних стадиях проектирования. Автоматическая нумерация проводов Автоматическая нумерация проводов

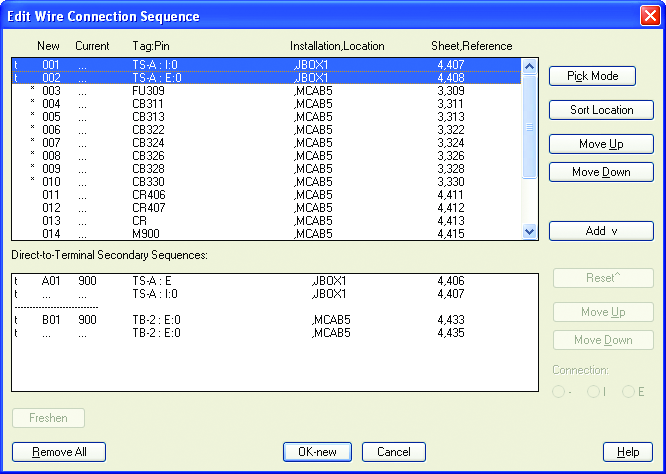

Автоматическая нумерация проводов и задание позиционных обозначений

Вы тратите много времени на ручную нумерацию проводов и задание позиционных обозначений, в результате чего накапливаются проектные ошибки? AutoCAD Electrical автоматически нумерует все провода и проставляет позиционные обозначения компонентов в соответствии с установленными правилами. Если необходимо, к номерам проводов автоматически добавляются суффиксы. Это обеспечивает уникальность имен и возможность перенумерации объектов при изменении проектных требований. Такие гибкие правила нумерации позволяют удовлетворить практически любому требованию. Если номер провода перекрывает на чертеже другие объекты, AutoCAD Electrical автоматически начинает поиск свободного места вдоль этого провода для размещения номера. Если это не удается, программа ищет свободное место в стороне от провода. Когда свободное место обнаруживается, программа размещает номер и автоматически проводит к проводу линию выноски.
Проверка на ошибки в режиме реального времени Проверка на ошибки в режиме реального времени

Проверка на ошибки в режиме реального времени

Избежать дорогостоящих ошибок при производстве поможет их своевременное выявление на ранних стадиях проектирования. AutoCAD Electrical постоянно проверяет, не противоречат ли вносимые изменения проекту в целом: например, не дублируются ли номера проводов или позиционные обозначения.
Отслеживание количества контактов для компонентов Отслеживание количества контактов для компонентов

Связи катушки реле и ее контактов в реальном времени

Существенно понижен риск возникновения дорогостоящих ошибок, связанных с назначением катушке реле слишком большого числа контактов. AutoCAD Electrical устанавливает связи типа «родитель-потомок» между катушкой и контактами. Программа автоматически отслеживает количество контактов катушки реле. Когда допустимый предел превышается, программа выдает предупреждение. Существует возможность добавления дополнительных контактов к катушке реле. Вы можете отобразить информацию о перекрестных ссылках на чертежах и, если требуется, создать отчет по ним. Отчеты о контроле электрических схем Отчеты о контроле электрических схем

Отчеты об ошибках в электрических схемах

Пропущенные или некорректные номера проводов могут вызывать большие трудности. С помощью контрольных отчетов такие ошибки можно обнаружить прежде, чем они проявят себя в производстве.

Средства проектирования схем

Используя AutoCAD Electrical, вы можете создавать и редактировать электрические схемы быстрее и с большей точностью, чем в AutoCAD.

Работа с чертежами электрических систем

Использование специализированных возможностей AutoCAD Electrical позволяет сэкономить массу времени при проектировании электрических систем управления. Встроенные возможности обрезки проводов, копирования и удаления компонентов или всей цепи, а также перемещения и выравнивания компонентов, ускоряют создание чертежей. Многозвенные схемы и нумерация вспомогательных линий Многозвенные схемы и нумерация вспомогательных линий

Нумерация многозвенных цепей и линий ссылок

Гибкая возможность размещения многозвенных цепей в чертежах позволяет свести число вспомогательных чертежей к минимуму. При вставке многозвенных цепей в горизонтальном и вертикальном направлениях вы можете легко управлять их характеристиками, включая интервалы между звеньями, число звеньев и высоту цепи. Размещение номеров проводов полностью автоматизировано и осуществляется в соответствии с заданными настройками.

Визуализация нумерации проводов

Графическое обозначение нумерации проводов на схеме позволяет передавать в производство более точную документацию, помогая избежать дорогостоящих ошибок. При изменении нумерации проводов соответствующим образом обновляются отчеты.

Редактирование многозвенных цепей

Если необходимо внести изменение в существующую многозвенную цепь, не обязательно создавать ее заново. С помощью соответствующей команды можно редактировать уже имеющиеся многозвенные цепи. Редактирование заключается в изменении таких параметров, как интервалы, число звеньев, а также начальные и конечные базовые номера. Эта команда экономит многие часы, которые вы можете теперь потратить на повышение качества проектов.
Вставка звеньев в схему Вставка звеньев в схему

Вставка новых звеньев в многозвенную цепь

Проектирование принципиальных схем становится еще быстрее благодаря упрощению процесса вставки звеньев в существующую цепь. Достаточно щелкнуть мышью в любом месте внутри цепи, и программа автоматически разместит новое звено с точками подключения проводов.

Проектирование трехфазных цепей

Возможность построения трехфазных цепей позволяет сэкономить время и повысить производительность работы. Встроенные библиотеки обозначений, в которых имеются трехфазные переключатели, контакторы и т. д., позволяют быстро создавать цепи с трехфазными электродвигателями. Расстояния между символами при их вставке в трехфазные звенья регулируются автоматически. Генератор разъемов Генератор разъемов

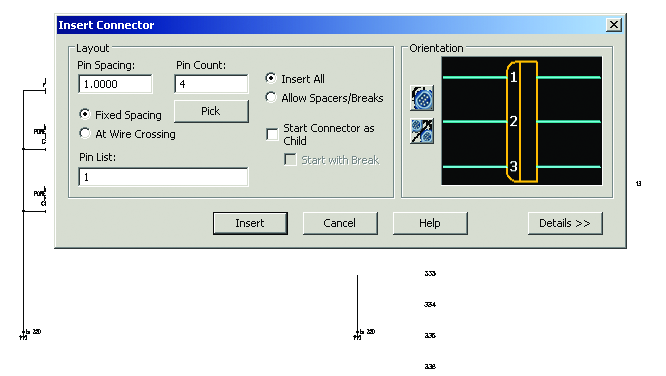

Генератор соединителей

Соединитель можно быстро создать, задав минимальную информацию о нем — например, число контактов и его ориентацию. Созданный соединитель можно сразу же вставить в проект. В AutoCAD Electrical создание детальных, точных чертежей происходит значительно быстрее, чем в AutoCAD. Скрещивание проводов Скрещивание проводов

Скрещивание проводов

Вы можете создавать легко читаемые схемы без дополнительных затрат. AutoCAD Electrical автоматически определяет в проекте провода, пересекающиеся без соединения. Вы можете выбрать, каким образом будут отображаться места скрещивания: с зазором, петлей или обычным наложением.

Маркеры источника и приемника

Маркеры источника и приемника упрощают постраничное отслеживание проводов в проекте. Они служат для виртуального соединения проводов, которые размещены на разных чертежах.

Отслеживание кабелей и проводов в принципиальных схемах

В AutoCAD Electrical обеспечено удобное управление кабелями и проводами. Вы можете объединить отдельные провода, указав, что они являются частью одного кабеля. Как и в процессе вставки компонентов, при назначении кабелям типов в соответствии с каталогами изготовителей AutoCAD Electrical автоматически отслеживает и заносит их в перечень кабелей.

Интерфейс управления проектом

AutoCAD Electrical существенно упрощает управление и навигацию между отдельными DWG-файлами электротехнического проекта. Интуитивно понятные средства управления файлами в AutoCAD Electrical позволяют сосредоточиться на творческой стороне процесса проектирования.

Компоновка панелей

Вы можете легко и быстро создавать точные интеллектуальные чертежи компоновки панелей в AutoCAD Electrical.

Создание интеллектуальных чертежей компоновки панелей из схем

Специальные средства AutoCAD Electrical обеспечивают проверку целостности проекта и создают электронные логические связи между принципиальной схемой и чертежами панелей. Точные чертежи компоновки панелей Точные чертежи компоновки панелей Вы создаете принципиальную схему. Программа извлекает из нее перечень компонентов для размещения их на чертежах панелей. Вам остается лишь выбрать устройство из списка и перетащить его в нужное место. В заданной точке отображается графический образ конструкции размещенного компонента. Далее программа создает электронные логические связи между принципиальной схемой и представлениями компонентов. При изменении значимой информации на одном чертеже вы получаете запрос на обновление другого чертежа. Вы также можете добавлять на чертежи элементы конструкции (например, кабельные каналы и монтажные рейки), которые автоматически будут заноситься в спецификации.

Начало проектирования — с компоновки панели

Гибкость среды проектирования AutoCAD Electrical позволяет ей всегда соответствовать вашему плану разработки проекта. Например, вы можете организовать процесс проектирования, отталкиваясь от компоновки панели. Эта возможность помогает удовлетворить потребности проектировщиков с самыми разными стилями работы.

Контуры мест размещения и маркеры

Определять места размещения компонентов и их групп стало еще проще и быстрее. С помощью специальной команды вы можете связать группы компонентов с их местами размещения на панели. Для визуализации этих связей служат маркеры размещения. Эта возможность позволяет с высокой точностью находить, где размещены устройства и их группы. Добавление номеров позиций для устройств на панелях Добавление номеров позиций для устройств на панелях

Улучшено: Добавление номеров позиций для устройств на панелях

Автоматическое добавление на чертежи номеров позиций, формируемых в соответствии со спецификациями, существенно экономит время.

Полное управление клеммами

AutoCAD Electrical позволяет повысить точность проектирования и упростить выполнение операций при работе с клеммами. Редактор клеммных колодок Редактор клеммных колодок

Редактор клеммных колодок

Улучшенный интерфейс Редактора клеммных колодок позволяет упростить трудоемкие задачи, повысить производительность редактирования клемм и управления ими во всем проекте. Чтобы вставить дополнительные клеммы или отредактировать имеющиеся (например, изменив направление размещения меток проводов) достаточно нескольких щелчков мыши. Клеммные перемычки Клеммные перемычки

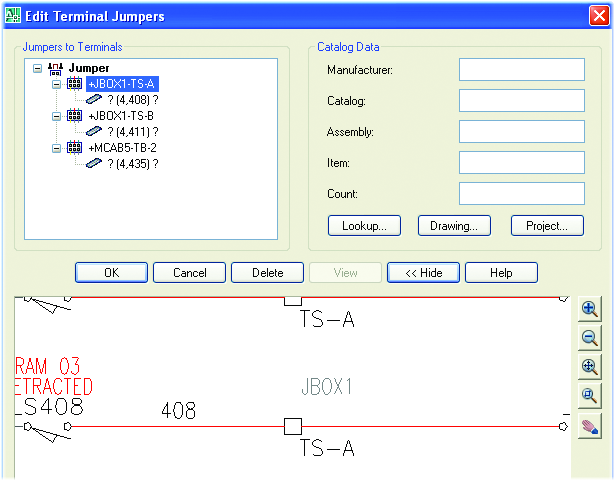

Клеммные перемычки

В Редакторе клеммных колодок можно просматривать, создавать и редактировать перемычки. Использование клеммных перемычек экономит время и сокращает количество ошибок.

Графический генератор клеммных колодок

Автоматизированное проектирование клеммных колодок на основе информации из схемы экономит массу времени. Сформированные модели клеммных колодок могут быть использованы в чертежах оборудования и схемах клемм. Вы можете проектировать клеммные колодки как графически, так и с помощью табличного ввода. Схемы клеммных колодок в AutoCAD Electrical автоматически снабжаются данными о проводах в соответствии со значениями, заданными в Редакторе клеммных колодок. Вставка резервных клемм Вставка резервных клемм

Вставка резервных клемм

Точность спецификаций поддерживается благодаря грамотной компоновке резервных клемм. Такие клеммы вставляются в Редакторе клеммных колодок и корректно отображаются в ведомостях клемм. Непосредственное присоединение проводов к клеммам Непосредственное присоединение проводов к клеммам

Непосредственное присоединение проводов к клеммам

Для формирования более точных ведомостей и отчетов служит возможность установления последовательности соединения проводов. Вы можете соединить провода от разных устройств на одной клемме. При этом соответствующая информация заносится в различные отчеты по клеммам и проводам.

Многоуровневые клеммы

Существует возможность упростить выполнение операций с помощью многоуровневых клемм. AutoCAD Electrical позволяет легко управлять нумерацией клемм и сведениями о контактах в удобном диалоговом окне.

Управление данными и формирование отчетов

В состав AutoCAD Electrical включены средства для быстрой подготовки и обновления отчетов. Благодаря им сокращается число ошибок, в производственные подразделения передается точная информация, уменьшаются затраты времени на документооборот. Полностью интегрированные средства управления данными упрощают безопасное хранение проектной информации и управление ей. Автоматическое формирование отчетов Автоматическое формирование отчетов

Автоматическое формирование отчетов

Процесс формирования отчетов в AutoCAD Electrical очень прост, может настраиваться и допускает получение нескольких отчетов одной командой. Автоматические отчеты охватывают все типы документов: спецификации, перечни проводов, таблицу сигналов для ПЛК, таблицу подключений, перечень кабелей, а также отчеты о перекрестных ссылках. Сортировка и фильтр доступных полей позволяют отобразить в отчете необходимые данные на основе чертежа, группы чертежей, всего проекта или определенной его части. Отчет размещается на чертеже в виде таблицы. Отчет очень просто обновляется; его можно сохранить в файле. Для сохранения отчетов в AutoCAD Electrical поддерживаются форматы ASCII, Microsoft Excel, Microsoft Access, CSV и XML. Отчеты с возможностью навигации Отчеты с возможностью навигации

Отчеты с возможностью навигации

При использовании утилиты «Отчет с возможностью навигации» сокращается время на переход из отчета на соответствующий ему лист чертежа. При вставке в проект отчетов в виде таблиц пользователи могут выбирать различные поля таблицы, чтобы быстро перейти к соответствующим компонентам на принципиальной схеме или чертеже компоновки.

Отчет с перечнем чертежей

В AutoCAD Electrical вы можете быстро сформировать перечень чертежей в проекте, занеся в него номера чертежей, наименования, номера версий и другие важные данные. Перечень с информацией, извлеченной из основных надписей, может быть сохранен в файл, выведен на печать или вставлен в один из чертежей.

Встроенные средства управления данными

Повторное использование готовых наработок ускоряет проектный цикл и повышает отдачу от вложений в ПО. В AutoCAD Electrical интегрированы средства централизованного управления данными, обеспечивающие безопасное хранение и учет проектной информации.

Autodesk Vault Manufacturing

Autodesk Vault Manufacturing (прежнее название — Autodesk Productstream) предназначен для безопасного хранения инженерных данных, проектной информации и документации, а также для управления ими. Применение этого средства ускоряет цикл проектирования. Оно помогает конструкторским и производственным отделам, которые часто бывают территориально разнесены, работать в более тесном контакте, обмениваясь информацией о цифровых прототипах изделий. Проектные коллективы получают необходимые инструменты для отслеживания изменений, управления спецификациями, а также для организации совместной работы на ранних стадиях проектирования путем интеграции с производственными бизнес-системами. В Vault реализована поддержка комплексной среды проектирования; это означает, что даже те пользователи, которые работают с САПР других разработчиков, способны управлять инженерными данными на протяжении всего цикла.

Совместная работа и взаимодействие

AutoCAD Electrical позволяет внедрять модели электрических систем управления в проекты механического оборудования. Благодаря возможности обмена проектными данными между AutoCAD Electrical и другими программными продуктами Autodesk конструкторы, разрабатывающие механическую и электрическую части изделия, формируют единый цифровой прототип. Использование возможностей AutoCAD Inventor Professional Использование возможностей AutoCAD Inventor Professional

Использование возможностей AutoCAD Inventor Professional для работы с кабелями и монтажными жгутами

Двунаправленная связь между AutoCAD Electrical и Autodesk Inventor Professional позволяет в короткие сроки создавать 2D и 3D проекты электрических систем управления. Созданные с помощью AutoCAD Electrical кабельные и проводные системы можно экспортировать непосредственно в среду AutoCAD Inventor Professional для автоматического создания 3D жгутов. В AutoCAD Inventor Professional также есть возможность экспорта проектов электрических систем в AutoCAD Electrical для получения соответствующих 2D схем.

Обмен чертежами и отслеживание изменений

Вы можете легко обмениваться данными с клиентами и поставщиками в хорошо знакомом формате DWG. Чертежи AutoCAD Electrical просматриваются и редактируются с помощью любой DWG- совместимой программы — например AutoCAD или AutoCAD LT. Не важно, сколько пользователей просмотрели и поправили ваши чертежи — AutoCAD Electrical отслеживает все изменения, внесенные с момента последнего выпуска документации.

Публикация проектов в Интернете

Возможности публикации AutoCAD Electrical позволяют легко обмениваться по Интернету с коллегами, работающими в территориально удаленных подразделениях, как отдельными чертежами, так и целыми проектами. AutoCAD Electrical создает HTML-страницы и ссылки, необходимые для размещения проекта на Интернет-ресурсе. Заказчики могут перетаскивать ваши проекты с Web-страниц в свои сеансы AutoCAD; при этом вся интеллектуальность проектных данных сохраняется.

Средства для работы с DWF-данными

Вы можете публиковать файлы в формате DWF прямо из машиностроительных САПР Autodesk. Это позволяет конструкторам, заказчикам, поставщикам, планировщикам и другим специалистам совместно принимать участие в появлении на свет новых 2D и 3D моделей изделий. С помощью бесплатного* приложения Autodesk Design Review ваши коллеги всегда смогут проверить и уточнить предоставленные им чертежи, никоим образом не ущемляя вашей интеллектуальной собственности. Тесная интеграция с машиностроительными САПР Autodesk обеспечивает эффективную передачу данных — в том числе инструкций по сборке, спецификаций, результатов анализа по МКЭ и т. п. Самое главное здесь то, что от проверяющих и консультантов не требуется глубокое знание САПР. Autodesk Design Review автоматически отслеживает статус комментариев к проекту. Цикл утверждения DWF-пометок ускоряет доводку чертежей до стадии завершения и сводит к минимуму возможность потери информации.

Поддержка многопользовательского режима

Продукт поддерживает многопользовательский режим в рабочей группе, благодаря чему обеспечивается эффективность и производительность проектирования. В многопользовательской среде AutoCAD Electrical показывает индикаторы статуса чертежей и предоставляет средства работы на уровне целого проекта.

Средства разработки программируемых логических контроллеров

AutoCAD Electrical включает в себя набор функций, позволяющих повысить производительность и точность при работе с чертежами устройств ввода/вывода ПЛК (программируемых логических контроллеров). Библиотека программируемых логических устройств ввода/вывода (PLC I/O) Библиотека программируемых логических устройств ввода/вывода (PLC I/O)

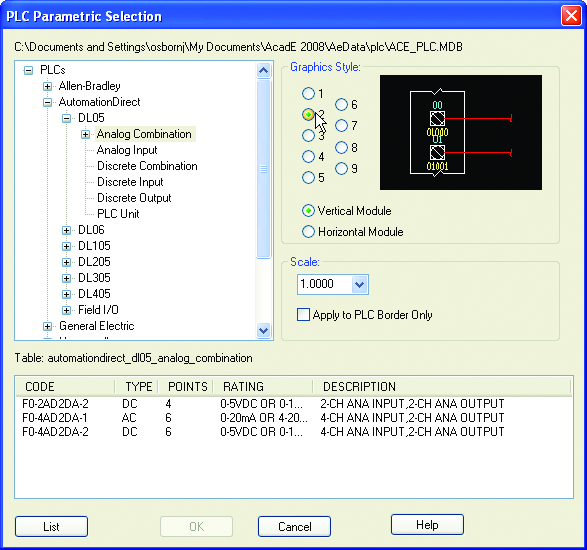

Библиотеки модулей ввода/вывода ПЛК

Библиотека модулей ввода/вывода ПЛК содержит более 3 тысяч модулей от наиболее известных производителей. С их помощью вы сможете быстро создавать чертежи необходимых устройств. Формирователь модулей ПЛК Формирователь модулей ПЛК

Построитель модулей ПЛК

С помощью Построителя модулей ПЛК можно легко добавить новые модули ввода/вывода ПЛК в стандартную библиотеку. Если в библиотеке не окажется нужных устройств, вы можете добавить их с помощью графического интерфейса. Автоматизированное создание чертежей PLC I/O Автоматизированное создание чертежей PLC I/O

Автоматическое создание чертежей устройств ввода/вывода ПЛК на основе табличных данных

Чертежи устройств ввода/вывода ПЛК создаются путем простого задания назначений этих устройств в проекте при помощи табличного редактора. Эта возможность экономит массу времени, так как в среде AutoCAD чертежи таких устройств приходится создавать по большей части вручную. Данные устройств ввода/вывода и поля описания готовых чертежей можно легко экспортировать в формат, поддерживаемый большинством программ для работы с ПЛК. Разработчику ПЛК не требуется заново создавать назначения и их описания. Возможность экспорта описаний каждого устройства ввода/вывода ПЛК в программы для работы с ПЛК обеспечивает целостность проектной информации.

Импорт и экспорт сигналов модулей ввода/вывода ПЛК

Адреса и описания устройств ввода/вывода можно экспортировать в различных форматах. Имеется возможность двунаправленного обмена данными между программными продуктами AutoCAD Electrical и Rockwell Automation, а также Schneider Electric’s Unity. Обмен данными между AutoCAD Electrical и соответствующей программой для ПЛК помогает сократить время разработки и уменьшить количество ошибок.

Средства переноса данных

При работе с проектными данными, подготовленными в AutoCAD и других продуктах, экономится значительное количество времени. Данные автоматически преобразуются в объекты AutoCAD Electrical, без потери пользовательских настроек.

Новинка: Утилита переноса

Утилита позволяет переносить проектные данные из предыдущей версии AutoCAD Electrical в новую версию, не затрагивая данные, наработанные в новой версии, и текущие настройки.

Перенос данных AutoCAD

Существуют средства, позволяющие быстро перенести в AutoCAD Electrical проекты, которые созданы в AutoCAD или AutoCAD LT, для дальнейшей доработки. Преобразование данных AutoCAD в интеллектуальные объекты AutoCAD Electrical не занимает много времени. Вы сразу можете приступать к реализации ваших идей с помощью специализированных инструментов.

Перенос данных из проектов promis•e

Утилиты переноса проектных данных из формата promis•e экономят многие часы при импорте проектов в AutoCAD Electrical.

Утилита объединения библиотек компонентов

С помощью этой мощной утилиты вы можете легко объединять имеющиеся базы данных покупных компонентов, библиотеки модулей ввода/вывода ПЛК, базы данных компоновочных образов, а также соответствующих обозначений, с базами данных и библиотеками, которые поставляются с каждой новой версией продукта. Вы можете пополнять свои библиотеки новыми компонентами, сохраняя имеющиеся настройки.

Мероприятия Группы компаний CSoft

19 - 23 марта 2018 г. , Москва - учебный курс «Проектирование в среде AutoCAD 2017 (уровень 2)»
Проектирование в среде AutoCAD 2017 (уровень 2)
Этот учебный курс ориентирован на работников проектно-конструкторских, научно-исследовательских организаций и студентов технических вузов. Слушатели, прошедшие обучение по данному курсу, будут иметь представление о трехмерном моделировании с использованием графического редактора AutoCAD, а также ознакомятся с оформлением рабочей документации, созданной на основе трехмерной модели.
12 - 16 марта 2018 г. , Москва - учебный курс «Проектирование в среде AutoCAD 2017 (уровень 1)»
Проектирование в среде AutoCAD 2017 (уровень 1)
Учебный курс ориентирован на работников проектно-конструкторских, научно-исследовательских организаций и студентов технических вузов. Слушатели, прошедшие обучение по данному курсу, будут иметь представление о черчении и редактировании в двумерном пространстве с использованием графического редактора AutoCAD, а также ознакомятся с оформлением рабочей документации.
12 - 16 февраля 2018 г. , Москва - учебный курс «Проектирование в среде AutoCAD 2017 (уровень 1)»
Проектирование в среде AutoCAD 2017 (уровень 1)
Учебный курс ориентирован на работников проектно-конструкторских, научно-исследовательских организаций и студентов технических вузов. Слушатели, прошедшие обучение по данному курсу, будут иметь представление о черчении и редактировании в двумерном пространстве с использованием графического редактора AutoCAD, а также ознакомятся с оформлением рабочей документации.
29 января - 2 февраля 2018 г. , Москва - учебный курс «Проектирование в среде AutoCAD 2017 (уровень 2)»
Проектирование в среде AutoCAD 2017 (уровень 2)
Этот учебный курс ориентирован на работников проектно-конструкторских, научно-исследовательских организаций и студентов технических вузов. Слушатели, прошедшие обучение по данному курсу, будут иметь представление о трехмерном моделировании с использованием графического редактора AutoCAD, а также ознакомятся с оформлением рабочей документации, созданной на основе трехмерной модели.
15 - 19 января 2018 г. , Москва - учебный курс «Проектирование в среде AutoCAD 2017 (уровень 1)»
Проектирование в среде AutoCAD 2017 (уровень 1)
Учебный курс ориентирован на работников проектно-конструкторских, научно-исследовательских организаций и студентов технических вузов. Слушатели, прошедшие обучение по данному курсу, будут иметь представление о черчении и редактировании в двумерном пространстве с использованием графического редактора AutoCAD, а также ознакомятся с оформлением рабочей документации.
18 - 22 декабря , Москва - учебный курс «Проектирование в среде AutoCAD 2017 (уровень 1)»
Проектирование в среде AutoCAD 2017 (уровень 1)
Учебный курс ориентирован на работников проектно-конструкторских, научно-исследовательских организаций и студентов технических вузов. Слушатели, прошедшие обучение по данному курсу, будут иметь представление о черчении и редактировании в двумерном пространстве с использованием графического редактора AutoCAD, а также ознакомятся с оформлением рабочей документации.
Инновационная стратегия компьютерной геометрической и графической подготовки
Как выглядит Инновационная стратегия компьютерной геометрической и графической подготовки
В статье рассмотрены вопросы стратегии компьютерной геометрической и графической подготовки на базе технологий Autodesk в условиях работы вузов в соответствии с ФГОС третьего поколения.
Разработка концептуального дизайна - первая стадия в создании цифрового прототипа изделия
Как выглядит Разработка концептуального дизайна - первая стадия в создании цифрового прототипа изделия
Разработана информационная обучающая система, предназначенная для изучения технологии работы с цифровыми прототипами (построение эскизов, концептуальное моделирование, проведение анализа напряжений, динамическое моделирование, работа с проводами и кабелями и др.).
От идеи до реализации. Первая ежегодная конференция пользователей решений Autodesk для машиностроения
Как выглядит От идеи до реализации. Первая ежегодная конференция пользователей решений Autodesk для машиностроения
В феврале 2007 года в гостинице «Ренессанс Москва» прошла Первая ежегодная конференция пользователей машиностроительных решений Autodesk, на которой была представлена стратегия развития компании в области машиностроения и продемонстрированы новые возможности программных продуктов.

Вы можете получить дополнительную информацию у специалистов Группы компаний CSoft

позвонив по телефонам: +7 (495) 913-2222, +7 (495) 980-6445
отправив запрос на e-mail: tech@csoft.ru
обратившись в одно из наших отделений: посмотреть адреса и телефоны отделений

Или заполнив форму



с кодом города

Новости и пресс-релизы

Рекомендуемая литература
