APM WinMachine 9.7

Производитель: НТЦ "АПМ".
Область применения: Инженерный анализ.

Внимание! Этот программный продукт возможно больше не поставляется.

APM WinMachine — CAD/CAE-система автоматизированного расчета и проектирования механического оборудования и конструкций в области машиностроения, разработанная с учетом последних достижений в вычислительной математике, области численных методов и программирования, а также теоретических и экспериментальных инженерных решений. Эта система в полном объеме учитывает требования государственных стандартов и правил, относящихся как к оформлению конструкторской документации, так и к расчетным алгоритмам.

Комплекс APM WinMachine позволяет решать следующие задачи:

  • проектирование и анализ механического оборудования и его элементов с использованием инженерных методик;
  • анализ напряженно-деформированного состояния трехмерных объектов любой сложности при произвольном закреплении, статическом или динамическом нагружении;
  • создание конструкторской документации;
  • проектирование и расчет технологических процессов.

Графические средства

APM Graph

Оформление чертежа в редакторе APM Graph
Оформление чертежа в редакторе APM Graph

APM Graph — двумерный графический редактор, который можно с успехом использовать для оформления графической части конструкторской документации в различных областях техники, науки, в архитектуре и строительстве. Модуль имеет стандартный набор инструментов для оформления чертежей, а также инструменты параметризации объектов и расчетов размерных цепей.

APM Studio

Подготовка модели опоры подшипника к конечно-элементному анализу в модуле APM Studio
Подготовка модели опоры подшипника к конечно-элементному анализу в модуле APM Studio

APM Studio — модуль моделирования и импорта (поддерживается импорт из формата STEP) трехмерных поверхностных и твердотельных моделей с инструментами указания опор и приложения различных нагрузок и встроенным генератором разбиения на конечно-элементную сетку. Основное назначение модуля — подготовка смоделированной или импортированной геометрии к конечно-элементному анализу в модуле APM Structure3D.

Конечно-элементный анализ

APM Structure3D

Карта напряжений твердотельной модели
Карта напряжений твердотельной модели

Модуль APM Structure3D предназначен для расчета напряженно-деформированного состояния стержневых, пластинчатых, оболочечных и твердотельных конструкций, а также их произвольных комбинаций. APM Structure3D организован таким образом, что в его рамках можно рассчитать все многообразие существующих конструкций, собирая их из вышеперечисленных макроэлементов. Конструкции и их элементы могут быть импортированы в редактор конструкций через DXF-формат из 2D и 3D графических редакторов или напрямую через модуль APM Studio с подготовленной конечно-элементной сеткой и вариантами закрепления и нагружения. Внешняя нагрузка, так же как и условия закрепления конструкции, могут быть произвольными как по характеру, так и по местоположению.

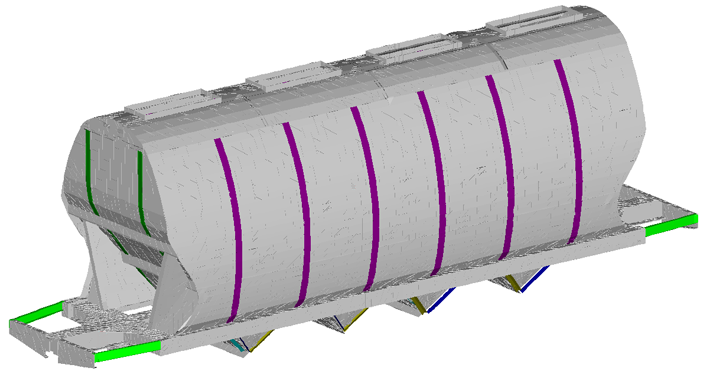

Расчетная модель вагона-хоппера
Расчетная модель вагона-хоппера

Модуль позволяет решать следующие задачи:

  • cопределение полей эквивалентных напряжений и их составляющих;
  • расчет линейных, угловых и результирующих перемещений;
  • определение внутренних усилий;
  • расчет устойчивости и формы потери устойчивости;
  • определение частот собственных колебаний и собственных форм;
  • расчет вынужденных колебаний и анимация колебательного процесса по заданной вынуждающей нагрузке, расчет на вибрацию оснований;
  • расчет температурных полей и термонапряжений;
  • расчет усталостной прочности;
  • геометрически нелинейные расчеты;
  • автоматический подбор сечений из условий прочности, жесткости, устойчивости для металлоконструкций машиностроительного назначения;
  • проектирование узлов металлоконструкций;
  • автоматическая генерация номенклатуры элементов, составляющих конструкцию.

APM Dynamics

Анализ двигателя внутреннего сгорания в модуле APM Dynamics
Анализ двигателя внутреннего сгорания в модуле APM Dynamics

Модуль APM Dynamics предназначен для кинематического анализа рычажных механизмов. Результатами расчета модели являются траектории перемещения, графики скоростей, ускорений, силовых факторов в узловых точках и анимация работы механизма.

APM Beam

Расчет балки в модуле APM Beam
Расчет балки в модуле APM Beam

С помощью модуля APM Beam можно выполнить расчет балки и подбор наиболее подходящего поперечного сечения. Кроме того, в модуле имеется возможность провести методом начальных параметров комплекс динамических расчетов, предусматривающий определение частот собственных колебаний и собственных форм балки.

Инженерный анализ

APM Bear

Расчет подшипника в модуле APM Bear
Расчет подшипника в модуле APM Bear

APM Bear — модуль расчета и проектирования неидеальных подшипников качения. В APM Bear выполняется комплекс проверочных расчетов шариковых и роликовых подшипников, когда по известной геометрии подшипника рассчитываются его выходные характеристики. При определении выходных характеристик применяются оригинальные аналитические и численные подходы, а также методы математического моделирования, что дает возможность представить результаты расчета этих параметров и величины их статистического рассеяния в удобном для пользователя виде (таблица, график, гистограмма, анимация).

С помощью APM Bear можно рассчитать:

  • перемещения (жесткость);
  • долговечность;
  • момент трения;
  • наибольшие контактные напряжения;
  • потери мощности;
  • тепловыделение;
  • силы, действующие на тела качения.

APM Shaft

Анализ вала в модуле APM Shaft
Анализ вала в модуле APM Shaft

APM Shaft — модуль проектирования валов и осей. Модуль АРМ Shaft позволяет выполнить весь цикл проектирования валов и осей, начиная от разработки конструкции и заканчивая статическим и динамическим анализом. По итогам анализа вала и его доработки (в случае необходимости) модуль генерирует чертеж вала.

APM Trans

Расчет конической прямозубой передачи в модуле APM Trans
Расчет конической прямозубой передачи в модуле APM Trans

APM Trans — модуль проектирования и проверки механических передач вращения. С помощью модуля APM Trans можно выполнить комплекс конструкторских и технологических расчетов (как проектировочных, так и проверочных) передач вращательного движения, а также в автоматическом режиме получить рабочие чертежи основных деталей этих передач.

С помощью APM Trans можно проектировать и проверять следующие типы передач:

  • цилиндрические с прямым зубом как внешнего, так и внутреннего зацепления;
  • цилиндрические с косым зубом внешнего зацепления;
  • шевронные;
  • конические с прямым и круговым зубьями;
  • червячные, с архимедовым, эвольвентным и конволютным червяком и глобоидные;
  • ременные с клиновым и плоским ремнем;
  • цепные.

APM Drive

Расчет передаточного механизма в модуле APM Drive
Расчет передаточного механизма в модуле APM Drive

APM Drive — модуль автоматизированного проектирования привода вращательного движения произвольной структуры. Процесс проектирования привода вращательного движения произвольной структуры с использованием модуля APM Drive сводится к заданию кинематической схемы в специальном редакторе, вводу исходных данных всего редуктора и последующему расчету, а также анализу и корректировке полученных результатов. Модуль работает совместно с модулями расчета зубчатых передач APM Trans, валов и осей APM Shaft, а также модулем расчета подшипников качения APM Bear. Дополнительно в расчете используется база данных стандартных узлов и элементов деталей машин APM Mechanical Data, а для получения сгенерированных чертежей проектируемых элементов привода применяется графический редактор APM Graph.

APM Spring

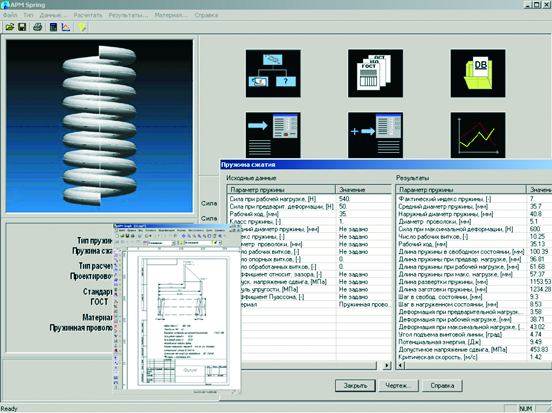

Проектирование пружины сжатия в модуле APM Spring
Проектирование пружины сжатия в модуле APM Spring

APM Spring — модуль проектирования упругих элементов машин. С помощью модуля можно производить проектировочные и проверочные расчеты, а также расчеты по ГОСТ 13765–86 и получать чертежи рассчитанных деталей. Под проектировочным расчетом понимают определение геометрических размеров упругих элементов по известным значениям внешних сил и деформаций. Проверочный расчет позволяет определить запасы прочности упругих элементов в зависимости от их геометрических размеров. При выборе расчета по ГОСТ 13765–86 программа выбирает по заложенной методике несколько вариантов стандартных пружин, соответствующих исходным данным.

В модуле APM Spring предусмотрено проектирование следующих типов упругих элементов машин:

  • цилиндрические пружины растяжения круглого и прямоугольного поперечных сечений;
  • цилиндрические пружины сжатия круглого и прямоугольного поперечных сечений;
  • цилиндрические пружины кручения круглого и прямоугольного поперечных сечений;
  • тарельчатые пружины сжатия;
  • плоские прямоугольные пружины;
  • торсионы;
  • рессорные пружины.

APM Joint

Расчет болтового соединения в модуле APM Joint
Расчет болтового соединения в модуле APM Joint

APM Joint — модуль проектирования соединений элементов машин. Модуль позволяет выполнить комплексный расчет и анализ соединений, которые наиболее часто используются в машиностроении. Применение модуля при разработке новых изделий значительно сократит время их проектирования, повысит надежность их расчета и позволит выбрать из множества вариантов рациональные значения параметров.

Модуль позволяет рассчитать следующие виды соединений деталей машин:

  • групповые резьбовые соединения, поставленные в отверстие с зазором и без;
  • сварные соединения следующих типов: стыковые, тавровые, нахлесточные, соединения, выполненные точечной сваркой;
  • заклепочные соединения;
  • соединения деталей вращения.

APM Plain

Расчет радиального подшипника жидкостного трения в модуле APM Plain
Расчет радиального подшипника жидкостного трения в модуле APM Plain

APM Plain — модуль проектирования и расчета подшипников скольжения. С помощью этого модуля можно рассчитать основные характеристики подшипников и выбрать оптимальные конструкции подшипниковых узлов.

APM Plain позволяет рассчитать подшипники следующих типов:

  • радиальные, работающие в режиме жидкостного трения;
  • радиальные, работающие в режиме полужидкостного трения;
  • упорные (подпятники), работающие в режиме жидкостного трения.

APM Cam

Проектирование кулачкового механизма в модуле APM Cam
Проектирование кулачкового механизма в модуле APM Cam

APM Cam — модуль проектирования кулачковых механизмов. Модуль рассчитывает профиль кулачка, определяет законы изменения углов давления по углу поворота кулачка, анимирует работу механизма и генерирует рабочий чертеж кулачка.

Модуль позволяет также выполнить весь комплекс необходимых проверочных расчетов кулачковых механизмов.

APM Screw

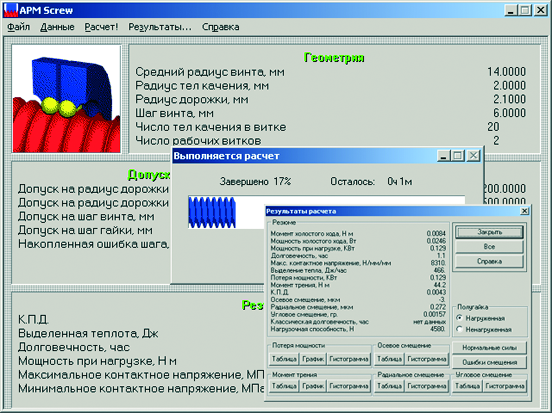

Проектирование винтовой передачи в модуле APM Screw
Проектирование винтовой передачи в модуле APM Screw

APM Screw — модуль проектирования неидеальных винтовых передач. С помощью APM Screw могут быть рассчитаны наиболее широко распространенные типы винтовых передач: винтовая передача скольжения, шариковая винтовая передача и планетарная винтовая (роликовая винтовая) передача. Модуль предназначен для комплексного анализа винтовых передач и расчета их основных параметров.

Технологическая подготовка производства

APM Technology

APM Technology
APM Technology

APM Technology — модуль проектирования технологических процессов.

С помощью APM Technology можно:

  • разрабатывать технологические процессы, используя справочные данные, базы данных оборудования и технологической оснастки;
  • выполнять расчеты режимов обработки и норм времени;
  • оформлять технологическую документацию (маршрутные и операционные карты, карты технологических процессов, карты эскизов).

APM Calculation Instrument

APM Calculation Instrument
APM Calculation Instrument

APM Calculation Instrument — модуль, предназначенный для выполнения инженерных (конструкторских и технологических) расчетов. Вместе с модулем поставляется APM Technology Calculation — база стандартных технологических расчетов, выполняемых при проектировании технологических процессов. В модуле также предусмотрена возможность добавления собственных расчетных программ (алгоритмов расчетов).

Базы данных

В состав комплекса APM WinMachine входят следующие базы данных:

  • APM Mechanical Data — база данных стандартных деталей и узлов, справочных данных по общему машиностроению.
  • APM Technology Data — база стандартных информационных данных для проектирования технологических процессов.
  • APM Material Data — модуль хранения и редактирования параметров материалов.

Работа с существующими базами данных проходит в модуле создания и редактирования баз данных — APM Base.

APM Base содержит необходимый функционал для поиска, редактирования и расширения информационного массива вышеперечисленных баз данных или составления собственных.

Модуль расчета напряженно-деформированного состояния, устойчивости, собственных и вынужденных колебаний деталей и конструкций методом конечных элементов APM Structure3D

  • Добавлена возможность моделирования ветровой и снеговой нагрузок, действующих на макрообъект типа «плита».
  • Расширены возможности моделирования действующих на пластины и плитыраспределенных нагрузок, которые теперь можно приложить не только нормально к поверхнгсти, но и под произвольным углом.
  • Для макрообъекта типа «плита» введена процедура установки опор по поверхности.
  • Микрообъект «плита» может создаваться в параметрическом режиме.
  • В режиме параметризации плиты имеется возможность использования единых переменных для группы объектов.
  • Появилась возможность создания нескольких плит в режиме одной операции.
  • Полностью переработана процедура автоматического получения чертежей узловых элементов металлоконструкций. Генерация чертежей получается за счет использования параметрических возможностей редактора APM Graph.
  • Существенно расширена функциональность диалога со списком сечений.
  • Появился дополнительный инструмент для вычисления длины/усилия в канате, основанный на использовании результатов статического расчёта.
  • Добавлена опция сохранения настроек параметров расчёта.
  • Появилась внешняя утилита пакетного запуска расчётов APMStruBatch. Благодаря этому нововведению весь комплекс расчетов можно вести последовательно для различных моделей.
  • Для расчётов, которые требуют значительного объема дисковой памяти, предусмотрена проверка свободного дискового пространства во временной папке. В том случае, если места на диске недостаточно, имеется возможность прервать расчёт.
  • При выполнении расчетов стержневых моделей можно использовать несколько процессоров.
  • При возникновении ошибки в процессе выполнения расчета на экран монитора выводится дополнительная информация о типе расчета и параметрах, при которых выполнялись текущие вычисления.
  • Появилась возможность визуализации числовых значений таких действующих на пластину силовых факторов, как давление, снеговая и ветровая нагрузки. Результаты представляются на модели в виде карты.
  • Добавлена процедура визуализации значений нагрузок в узле и давления на пластину.
  • Реализована возможность просмотра названий конструктивных элементов модели.

Пре- и постпроцессор для конечно-элементного анализа деталей и конструкций APM Studio

  • Введен так называемый Checker, т. е. механизм автоматического редактирования некорректных геометрических моделей, импортированных из сторонних редакторов в формате STEP.
  • Улучшена процедура генерации конечно-элементной сетки.
Программный комплекс APM WinMachine - инструмент для проектирования современных машин, механизмов и конструкций
Как выглядит Программный комплекс APM WinMachine - инструмент для проектирования современных машин, механизмов и конструкций
Научно-технический центр «Автоматизированное Проектирование Машин» (НТЦ АПМ) специализируется на создании программного обеспечения для сквозной конструкторско-технологической подготовки производства в области машиностроения и строительства (CAD/CAE/CAM/PDM). Базовым программным продуктом Центра является система автоматизированного проектирования и технологической подготовки производства - комплекс APM WinMachine. В его состав включены графические средства для создания плоских чертежей и трехмерных моделей, оформления конструкторской документации, полный комплекс инженерных расчетов, инструменты конечно-элементного анализа, средства создания и оформления технологических процессов, модули документооборота и администрирования, а также различные базы данных (конструкторские, технологические, строительные, библиотеки материалов и т.д.).
