АРБАТ 21.1

Производитель: SCAD Soft.
Область применения: Инженерные расчеты.
Входит в состав: SCAD Office 21.1.
Совместное использование: SCAD.
Подбор арматуры и экспертиза элементов железобетонных конструкций.
Программа предназначена для проверки несущей способности или подбора арматуры в элементах железобетонных конструкций, а также для проверки местной прочности элементов железобетонных конструкций (включая закладные детали) согласно требованиям СНиП 52−01−2003 (либо СНиП 2.03.01−84*) «Бетонные и железобетонные конструкции».
Программа работает в нескольких режимах:
  • Информация — предоставление наиболее употребительных справочных данных.
  • Экспертиза — определение несущей способности элементов конструкции при заданном армировании.
  • Местная прочность — определение несущей способности элементов на локальном уровне.
  • Подбор арматуры — армирование конструкции для обеспечения прочности при заданных нагрузках.

ЗАО «СиСофт» является лицензиатом SCAD Soft c 5 марта 2012 года.

Получить подробную информацию о ценах, а также приобрести программное обеспечение от компании «SCAD Soft» вы можете по e-mail или по телефону +7 (495) 913-2222.

Меню программы АРБАТ 5.0
Меню программы АРБАТ 5.0
Расчет выполняется с учетом предельных состояний первой и второй группы (прочность и трещиностойкость) для расчетных сочетаний усилий (РСУ), выбираемых автоматически в зависимости от заданных нагрузок в соответствии с требованиями СНиП 2.01.07−85 «Нагрузки и воздействия», СНиП 2.03.01−84* и СНиП 52−01−2003, СП 52.101−03. В зависимости от выбранных норм выполняется проверка сечений, а также подбор арматуры и проверка заданного армирования для балок, колонн и плит.

Справочные режимы представлены следующим набором:

  • Класс бетона (СНиП 2.03.01−84*), где предоставлена возможность просмотра значений нормативного и расчетного сопротивления бетона различного класса по предельным состояниям первой и второй группы по СНиП 2.03.01−84* и СП 52.101−03.
  • Марка бетона (СНиП ii-21−75), где представлена информация, аналогичная предыдущему режиму, но по маркам бетона в соответствии со СНиП ii-21−75.
  • Арматура, где представлены данные о сортаменте, нормативном и расчетном сопротивлении арматуры различного класса в соответствии со СНиП 2.03.01−84* и СП 52.101−03.
  • Коэффициенты условий работы, где приводится соответствующая информация из таблиц СНиП 2.03.01−84* и СП 52.101−03.
  • Предельные прогибы, где приводятся данные о предельных прогибах из таблицы 19 СНиП 2.01.07−85*.

Проверочные режимы включают:

  • Сопротивление железобетонных сечений — для определения несущей способности сечений железобетонных элементов с заданным армированием.
  • Прогиб балки — для определения прогибов от заданной нагрузки в многопролетной балке.

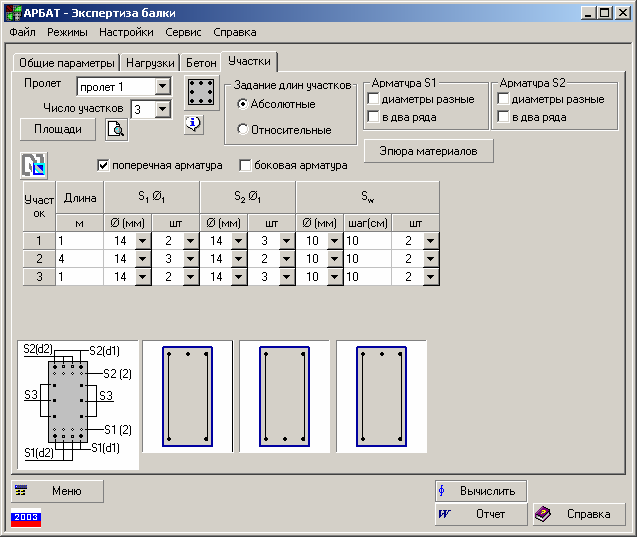

  • Экспертиза балки — для определения несущей способности многопролетной балки с заданной арматурой.
    Экспертиза балки
    Экспертиза балки
  • Экспертиза колонны — для определения несущей способности колонны с заданной арматурой.
  • Экспертиза плиты — для определения несущей способности плиты, опертой по контуру, с заданной арматурой.

В группу «Местная прочность» включены следующие режимы:

  • Местное сжатие — проверка несущей способности элементов конструкции на местное сжатие.

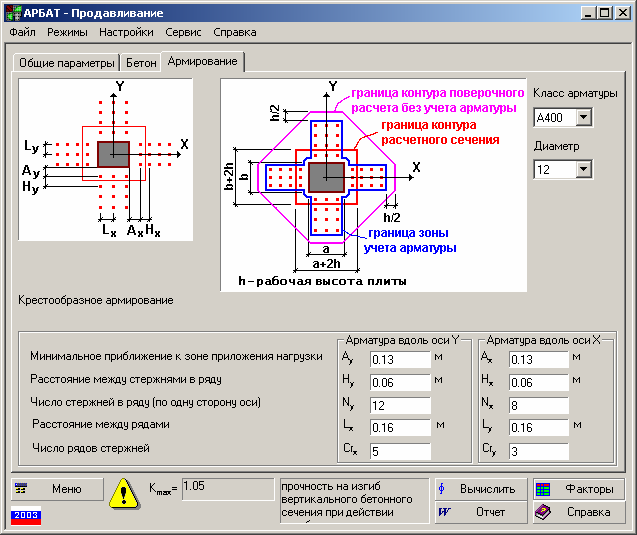

  • Продавливание — проверка несущей способности плитных конструкций на продавливание.
    Проверка несущей способности плитных конструкций на продавливание
    Проверка несущей способности плитных конструкций на продавливание
  • Отрыв — проверка несущей способности мест сопряжений конструкций на отрыв.
    Закладные детали
    Закладные детали
  • Закладные детали — проверка несущей способности закладных деталей (только для СНиП 2.03.01−84*).
  • Короткие консоли — проверка несущей способности коротких консолей на действие поперечной силы (только для СНиП 2.03.01−84*).

В группу «Подбор арматуры» включены:

  • Подбор арматуры в балке. Выполняется подбор арматуры в многопролетной балке постоянного сечения. Предусмотрен переход в режим экспертизы.
  • Подбор арматуры в колонне. Выполняется подбор арматуры в одноэтажной колонне. Предусмотрен переход в режим экспертизы.
  • Геометрические характеристики. Режим предназначен для вычисления геометрических характеристик армированного сечения (с учетом арматуры).
«Арбат» - программа для расчета железобетонных строительных конструкций
Как выглядит «Арбат» - программа для расчета железобетонных строительных конструкций
Большинство программных продуктов, предназначенных для расчета элементов железобетонных конструкций, требует от пользователя информации и выдает результаты в терминах СНиП, то есть оперирует с проверкой отдельных сечений железобетонного элемента. Как правило, с их помощью выполняется проверка или подбор арматуры в отдельных сечениях железобетонных элементов. Но для большинства инженеров информация о несущей способности отдельных сечений носит лишь промежуточный характер, а главный вопрос, на который должна отвечать программа, может быть сформулирован следующим образом: Обеспечена ли в соответствии с требованиями СНиП несущая способность элемента железобетонной конструкции с заданными размерами, материалом, нагрузками, условиями эксплуатации, размещением арматуры и т.п.? Именно этот подход реализован в программе «АРБАТ» при решении задач подбора арматуры и проверки несущей способности...

Системные требования для SCAD Office и его компонентов

Системные требования указаны для удобной работы (создание и расчет модели) непосредственно с вычислительным комплексом SCAD:

  1. операционная система Windows XP Professional SP2 (SP3) (рекомендуется), Windows XP Home SP2, Windows Vista, Windows 7;
  2. процессор (поддерживаются многопроцессорные системы) Intel Pentium IV (или аналогичный процессор AMD Athlon) с тактовой частотой 1,4 ГГц или выше;
  3. оперативная память 2 Гб и выше;
  4. жесткий диск от 120 Гб (для создания временных файлов при расчете);
  5. монитор VGA с разрешением 1024×768 в режиме True Color.

Рекомендуемые требования при работе с конфигурацией Smax (при расчете насыщенных моделей (более 392 000 степеней свободы) с большим количеством нагрузок):

  1. операционная система Windows XP Professional SP2, Windows XP Home SP2, Windows Vista, Windows 7;
  2. процессор Intel Pentium IV с тактовой частотой 3 Ггц;
  3. оперативная память 3 Гб;
  4. жесткий диск 320 Гб (для создания временных файлов при расчете);
  5. видеоадаптер с экранным разрешением 1280×1024 в режиме True Color (32 бит) и памятью не менее 128 Мб. Необходима поддержка OpenGL или Direct3D.

Под Windows 7×32 и x64 программа устанавливается и работает, но есть два нюанса:

  1. возможности 64-битной системы не используются: программа работает с той же производительностью, что и под х32;
  2. под Windows 7 нельзя воспользоваться возможностью самостоятельной перепрошивки ключа (при помощи исполняемого файла) в случае апгрейда или изменения конфигурации.

Комплект поставки

SCAD Office поставляется на DVD с локальным или сетевым ключом аппаратной защиты HSP.
