Altium Designer представляет собой систему сквозного автоматизированного проектирования электронных средств (РЭС) на базе печатных плат и программируемых логических интегральных схем (ПЛИС). Принцип сквозного проектирования подразумевает передачу результатов одного этапа проектирования на следующий этап в единой проектной среде (Altium Designer использует интегрированную платформу Design Explorer). При этом изменения, вносимые на любом этапе, должны отображаться во всех частях проекта. Такой принцип позволяет разработчику контролировать целостность проекта, отслеживать изменения и синхронизировать их.

Редактор схем

Altium Designer позволяет легко преобразовывать огромные сложные схемы в набор простейших подсхем и использовать готовые наработки. Устройства на базе ПЛИС можно представить и как VHDL-описание, и в виде принципиальной схемы с использованием библиотек готовых логических устройств. Все подсхемы иерархической структуры «привязаны» к определенной области на плате (Room), что значительно упрощает работу конструктора.

Редактор библиотек

Altium Designer содержит огромные библиотеки уже готовых компонентов (более 80 тыс.), которые у тому же постоянно обновляются. Предусмотрен импорт готовых библиотек из P-CAD 200Х и других программ. Также существует простая возможность создавать собственные библиотеки символов, посадочных мест, трехмерных моделей и текстовых SPICE-моделей.

Моделирование

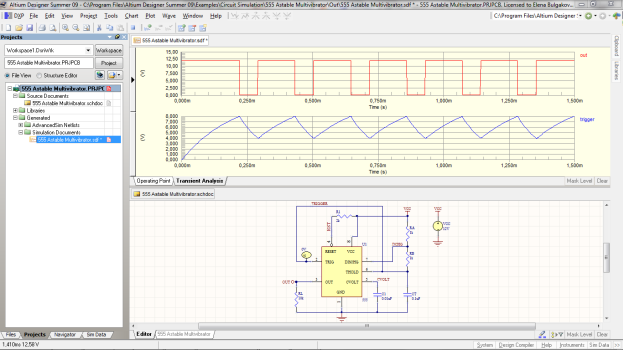

В состав Altium Designer включена программа моделирования, которая позволяет анализировать аналоговые, цифровые и смешанные схемы. Цифро-аналоговое моделирование на базе SPICE 3f5/XSpice, к которому можно приступать сразу же по окончании создания принципиальной схемы, позволяет разработчику анализировать схему, изменять параметры и проводить статистический анализ. Результаты компьютерного анализа, как правило, идентичны результатам, получаемым при макетировании, а смоделированное поведение устройств в точности воспроизводит работу реального изделия. В расчете учитываются почти все реальные параметры (для цифровых схем — задержка распространения, время установки и удержания, учет нагрузки на всех выводах устройств и т.д.). Для всестороннего тестирования и анализа схемы пользователю предоставлено более 20 000 математических моделей.

Аппаратное моделирование проектов на ПЛИС

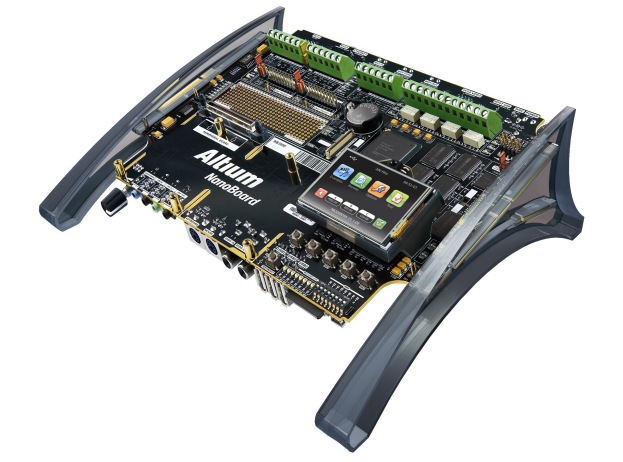

Для повышения качества разработки компания Altium Ltd. предлагает использовать плату отладки и макетирования NanoBoard — реализованная в этом решении инновационная технология Live Design («живое проектирование») позволяет отладить проект еще на этапе создания принципиальной схемы.

Анализ целостности сигналов (Signal Integrity)

На уровне создания принципиальной схемы может быть выполнен предварительный расчет импеданса и возможных отражений. Эта функция позволяет избежать возможных проблем еще до начала компоновки и трассировки печатной платы. Импедансы, отражения и возможные перекрестные отражения могут быть уточнены и на заключительных этапах разработки, при контроле топологии. Анализ целостности сигналов может быть проведен при верификации топологии (функция DRC) непосредственно в редакторе плат.

Редактор печатных плат

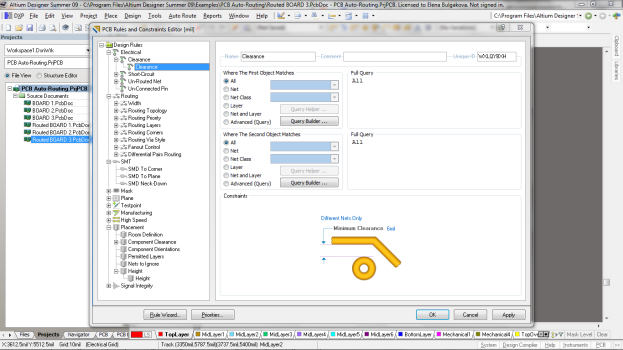

С помощью мощной, полностью наглядной и настраиваемой системы задания и проверки правил проектирования конструктор получает полный контроль над процессом автоматической и полуавтоматической (интерактивной) трассировки. Топологические алгоритмы трассировки позволяют эффективно выполнять разводку платы даже при использовании компонентов сложной формы. Одновременно осуществляется непрерывный контроль правил проектирования DRC, что позволяет разработчику более полно сосредоточиться на проекте.

Работа с трехмерными моделями

В Altium Designer существует возможность просмотра трехмерного вида проектируемой платы. Разработчик может вывести на монитор реальный вид платы с компонентами, оценить ее сопряжение с механическими деталями конструкции и тут же внести необходимые изменения.

Возможности импорта

Перенос проекта электронного изделия из одной среды проектирования в другую всегда является одной из сложнейших задач. Если разработчик одновременно работает с другой САПР либо получает проект от сторонних разработчиков, ему просто необходима возможность импорта схемы или проекта платы в систему Altium Designer.

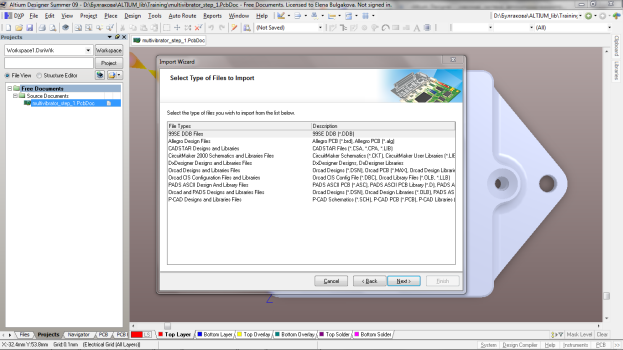

Встроенный помощник импорта (Import Wizard) позволяет импортировать схемы, платы, библиотеки, выполненные с помощью систем P-CAD, OrCAD, PADs, DxDesigner, Allegro PCB, и преобразует их в проекты Altium Designer.

Пакет Altium Designer позволяет вести работу с моделями в формате STEP, таким образом добавлять детали созданные в любой из программ твердотельного моделирования (SolidWorks, ProE, Компас и т.д.).

Модуль CAMtastic

Готовый проект печатной платы в виде наборов Gerber- и NC Drill-файлов передается в специальный модуль CAMtastic, где осуществляется первичная подготовка производства. Здесь реализована возможность технологического анализа топологии и автоматического устранения большинства ошибок. CAMtastic позволяет редактировать топологию, выполнять мультиплицирование и выпускать управляющие файлы для аппаратуры электроконтроля и монтажа компонентов.

Выходная документация

Заключительный этап проектирования — выпуск конструкторской документации. Редактор печатных плат Altium Designer располагает традиционными возможностями импорта/экспорта файлов в стандартных форматах DWG и DXF, что позволяет добавлять на чертеж заранее заготовленные элементы оформления или контур печатной платы и передавать проект в механические САПР (AutoCAD, nanoCAD и др.) для дальнейшего оформления документации. Существует также ряд профильных приложений, которые упрощают выпуск чертежей в соответствии с ЕСКД и требованиями ГОСТ (nanoCAD Механика и др.).

Таким образом, Altium Designer охватывает все основные этапы проектирования РЭС — от разработки электрической схемы и описания ПЛИС до подготовки платы к производству.
