Основные принципы, заложенные в программу:

• создание пространственной модели конструкции;
• проработка конструктивных решений для узлов и отдельных элементов;
• автоматизированный выпуск чертежей марок КМ и КМД;
• составление спецификаций и ведомостей материалов по ГОСТ;
• интеграция данных, используемых при проектировании, изготовлении и монтаже металлических конструкций.

Технология программного комплекса Advance Steel обеспечивает получение конструкторской документации на основе пространственной модели. Элементы металлической конструкции моделируются с помощью параметрических объектов, которые воспроизводят геометрию и содержат специальную информацию о материале, порядке изготовления, сборки и т.д.

При создании параметрических моделей элементов конструкции используется открытая для пополнения база данных (формат ms access), включающая стандартные профили, материалы, крепеж и т.д. Редактирование свойств объектов (например, изменение профиля колонны) производится в диалоговых окнах (с одновременным визуальным контролем в окне AutoCAD).

Настройка параметров среды Advance Steel, а также режимов моделирования и получения чертежей осуществляется в новом модуле Диспетчер настроек. С помощью этого приложения стало существенно проще переносить наборы пользовательских параметров или типы проектов на другие рабочие места.

Благодаря параметрическим операциям редактирования и интеллектуальным моделям узлов крепления (сварных и болтовых) оптимизирован процесс построения модели металлической конструкции. В частности, применение таких операций и моделей освобождает пользователя от необходимости отслеживать стыковку конструктивных элементов при изменении геометрической схемы.

Наряду со специальными функциями Advance Steel могут использоваться и стандартные инструменты AutoCAD: команды редактирования, «ручки» и т.д. Предусмотрены средства проверки конструкции (например, взаимного пересечения элементов).

При автоматизированной, «в одно действие», генерации чертежей КМ и КМД используются заранее настроенные стили черчения, описывающие предмет (что чертить) и формат (как чертить) изображения, обозначения и образмеривание элементов металлической конструкции. Для получения планов, разрезов, чертежей узлов и деталей в различных вариантах оформления предлагается широкий выбор готовых стилей. Средства специального диспетчера обеспечивают возможность разработки пользовательских стилей.

Пользователь может задать количество и расположение видов на листе чертежа (например, указав, какое расстояние следует предусмотреть между деталями).

Диспетчер рабочих чертежей Advance Steel осуществляет предварительный просмотр видов чертежа, контролирует соответствие чертежей и модели. При изменении модели «устаревшие» чертежи помечаются в диспетчере с возможностью выборочного обновления.

В инструментарий программы включены функции автоматического получения спецификаций и штампа. Спецификации формируются в соответствии с российским стандартом и с использованием созданного чертежа (именно с чертежа попадает в спецификацию вся необходимая информация).

Важно отметить, что все чертежи, создаваемые программой (формат dwg), сохраняют логическую связь с моделью конструкции и могут быть доработаны с помощью стандартных функций AutoCAD, а также специальных средств Advance Steel (нанесение дополнительных и редактирование существующих размеров, дополнительная маркировка элементов конструкции и сварных швов).

Интерфейс Advance Steel использует набор легко запоминающихся экранных кнопок с подсказками на русском языке.

Модель, созданная в Advance Steel, может быть передана в программы прочностного расчета конструкций (SCAD или ЛИРА); как результат — сокращается время создания расчетной схемы.

Область применения программы очень широка и разнообразна: Advance Steel можно использовать при проектировании объектов промышленного и гражданского строительства, а также в машиностроительном проектировании.

Комплекс Advance Steel 8.1 поставляется в следующих модулях:

as 8.1. Engineering (КМ)

3D-моделирование с применением дополнительных функций сопряжения элементов, проверка коллизий в модели, обмен данными с системами расчетного анализа и проектирования.

as 8.1 detailing (КМ, КМД)

3D-моделирование с применением дополнительных функций сопряжения элементов, проверка коллизий в модели, выпуск чертежей КМ и ведомостей, обмен данными с системами расчетного анализа и проектирования, использование интеллектуальных узлов, выпуск чертежей КМД, обмен данными с системами учета материалов.

as 8.1 full (КМ, КМД, ЧПУ)

3D-моделирование с применением дополнительных функций сопряжения элементов, проверка коллизий в модели, выпуск чертежей КМ и ведомостей, обмен данными с системами расчетного анализа и проектирования. Использование интеллектуальных узлов, выпуск чертежей КМД, обмен данными с системами учета материалов, выдача данных для получения программ станков с ЧПУ.

Модуль «Серия АС. Металл»

Приложение к Advance Steel, предназначенное для создания спецификаций и ведомостей по разделам КМ и КМД в строгом соответствии с требованиями ГОСТ, а также для обмена данными с системой расчетного анализа SCAD. Включает дополнительные параметрические узлы и средства ведения собственной базы профилей Advance Steel.

Состав модуля:

Диспетчер

Табличная форма для управления данными о металлической конструкции, моделируемой в Advance Steel, и настройки параметров, специфических для российской практики проектирования: марок КМ и КМД, функциональной структуры конструкции (для технической спецификации металла) и т.д.

Спецификации для чертежей КМ и КМД

Программные средства для автоматического получения ведомостей и спецификаций, соответствующих российским нормам, непосредственно на чертежном листе.

Средства обмена данными между Advance Steel и системой SCAD

Программный интерфейс для передачи информации о трехмерной модели из Advance Steel в систему расчетного анализа строительных конструкций SCAD и обратно, а также для импорта проектов, созданных в программе SCAD.

Расширенные базы данных сортамента материалов

Включают дополнительные возможности настройки (работа с «Сокращенным сортаментом», пользовательскими наборами профилей).

Параметрические узлы в соответствии со стандартной серией узлов Госстроя России

Разработаны с применением стандартной технологии Advance Steel, поддерживают автоматическое обновление и сопровождаются таблицами рекомендованных параметров.

Диспетчер

• Просмотр и редактирование данных о металлической конструкции.
• Отслеживание соответствия объектов в таблице параметров и видовом окне 3D-модели.
• Редактирование характеристик элементов:
  • материал,
  • профиль (с возможностью выбора вариантов из «Сокращенного сортамента»),
  • функция элемента (колонна, балка, опора…),
  • марка КМ,
  • отправочная марка,
  • расчетные усилия,
  • эскиз для отображения в спецификации,
  • примечания.
• Автоматическое назначение названий для отправочных марок в зависимости от функции (например, Колонны — К1, К2, К3…).
• Подготовка функциональной структуры конструкции (для технической спецификации металла).
• Настройка формата данных и оформления спецификаций (единицы измерения, обозначения, шрифт и т.д.).
• Возможность автоматизированного формирования спецификаций, соответствующих следующим нормативным документам:
  • Временная инструкция о составе и оформлении строительных рабочих чертежей зданий и сооружений.
  • Стили чертежей по ГОСТ.
  • Конструкции металлические, чертежи КМ СН 460–74. Чертежи КМД.
• Поддержка всех шрифтов AutoCAD и Windows при создании спецификаций.
• Возможность создания архитектурно-строительных спецификаций к схемам расположения элементов конструкций по ГОСТ 21.101–97.

Типы спецификаций

Для КМ:

• ведомость элементов (по модели и по чертежу);
• техническая спецификация металла.

Для КМД:

• ведомость отправочных элементов (по модели и по чертежу);
• спецификация отправочных элементов;
• ведомость монтажных метизов;
• ведомость сварных швов.

Площади покрытий

• Расчет площадей покрытий элементов конструкции с возможностью разбивки по функциональным группам (колонны, балки и т.д.).

Модуль обмена данными с системой прочностного анализа строительных конструкций SCAD

• Выдача данных о схеме металлической конструкции по модели Advance Steel непосредственно в файл проекта SCAD — с учетом наименования профиля и ориентации сечения в пространстве.
• Передача изменений конструкции (результаты подбора профилей) из SCAD в Advance Steel. Обновление имеющейся конструкции с учетом изменений по результатам расчета в SCAD.
• Импорт в Advance Steel произвольного проекта, изначально созданного в среде SCAD.

Узлы

Добавлены полностью функциональные интеллектуальные параметрические узлы Advance Steel в соответствии с Серией 2.440–2 «Шарнирные узлы балочных клеток»:

• шарнирный узел примыкания балки с опорной планкой;
• шарнирный узел примыкания балки с опорным ребром и опорной планкой;
• монтажный столик-уголок на болтах или сварке;
• шарнирный узел примыкания балки с опорным столиком и креплением уголком на стенку;
• крепление трубчатой связи с заглушкой;
• примыкание балки с креплением уголками;
• структурный элемент — ферма с заданным количеством стоек.

Обеспечена возможность работы с базой данных: ввод новых и редактирование существующих элементов.

Состав базы данных

• СТО АСЧМ 20–93 (двутавры нормальные, широкополочные, колонные, специальные).
• Сокращенный и полный сортамент:
  • уголки по ГОСТ 8509–93, ГОСТ 8510–86*;
  • двутавры Б, К, Д, Ш ГОСТ 26020–83;
  • двутавры с уклоном полок ГОСТ 8239–89;
  • тавры колонные по ТУ 14–2–685–86;
  • тавры ШТ по ТУ 14–2–685–86;
  • швеллеры ГОСТ 8240–97;
  • швеллеры гнутые равнополочные ГОСТ 8278–83;
  • швеллеры (В) по ГОСТ 5267.1–90.
• Трубы:
  • трубы электросварные прямошовные ГОСТ 10704–91;
  • трубы бесшовные горячекатаные ГОСТ 8732–78;
  • профили гнутые замкнутые сварные квадратные по ТУ 36–2287–80;
  • трубы стальные квадратные ГОСТ 8639–68;
  • трубы стальные прямоугольные ГОСТ 8645–68;
  • квадратные гнутые трубы по ГОСТ 25577–83;
  • квадратные гнутые трубы по ГОСТ 30245–94;
  • прямоугольные гнутые трубы по ГОСТ 25577–83;
  • прямоугольные гнутые трубы по ГОСТ 30245–94;
  • профили гнутые замкнутые сварные прямоугольные по ТУ 67–2287.
• Рельсы для наземных и подвесных путей.
• Листы и настилы:
  • листы с ромбическим и чечевичным рифлением ГОСТ 8568;
  • листы просечно-вытяжные ГОСТ 8706;
  • профнастилы ГОСТ 24045–94;
  • болты с шестигранной головкой класса точности b по ГОСТ 7798–70;
  • болты высокопрочные класса точности В по ГОСТ 22353–77.

Создан интерфейс для ввода информации о созданных пользователем профилях в базу данных пакета локализации.
Поддерживается отображение/обозначение болтов и сварки на чертеже.
Реализована технология настройки дополнительных символов (блоков) для отображения на чертежах Advance Steel.

• Совместимость с 64-битными системами AutoCAD и Windows Vista
• Импорт/экспорт файлов форматов Autodesk Revit Structure, ifc2x3

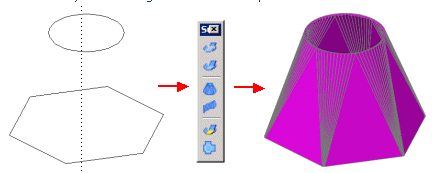

• Создание объемных элементов сложной формы
• Улучшение качества рабочих чертежей

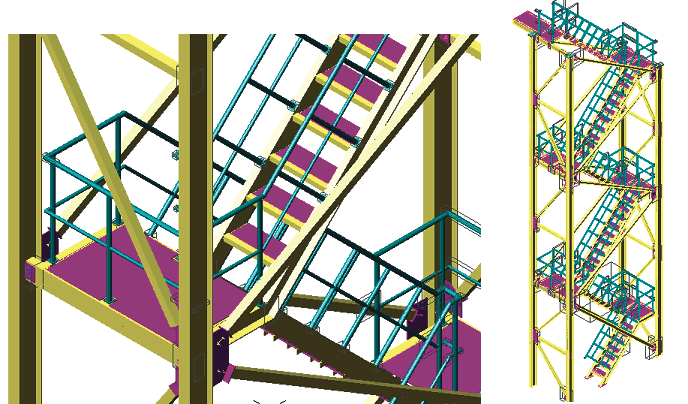

• Добавлены новые функции для проектирования лестниц и ограждений
• Добавлены новые узлы

Новое в АС Металл 5.0:

• Возможность работы с Advance Steel версий 6.1, 7.1 и 8.1.
• Учет гнутых пластин в спецификациях.
• Учет гнутых профилей как пластин.
• Добавлен ГОСТ 8240–97 на швеллеры стальные горячекатаные.
• Добавлен ГОСТ 30245–2003 на трубы квадратные и прямоугольные.
• Заданы корректные уклоны внутренних граней полок для швеллеров по ГОСТ 8240–97, ГОСТ 8240–89.
• Добавлена возможность сортировка позиций в Спецификации отправочных элементов.
• Добавлена возможность заранее задавать ширину колонок в спецификациях.
• Повышена устойчивость работы на больших моделях.
